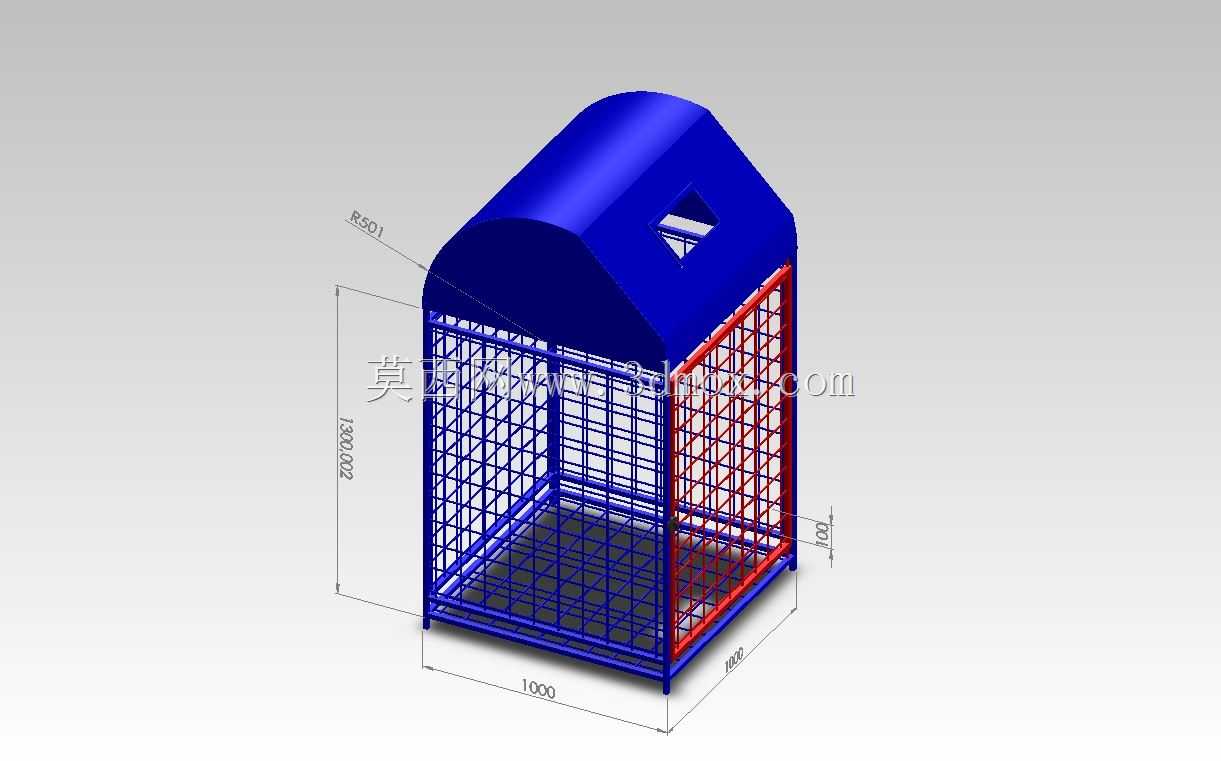

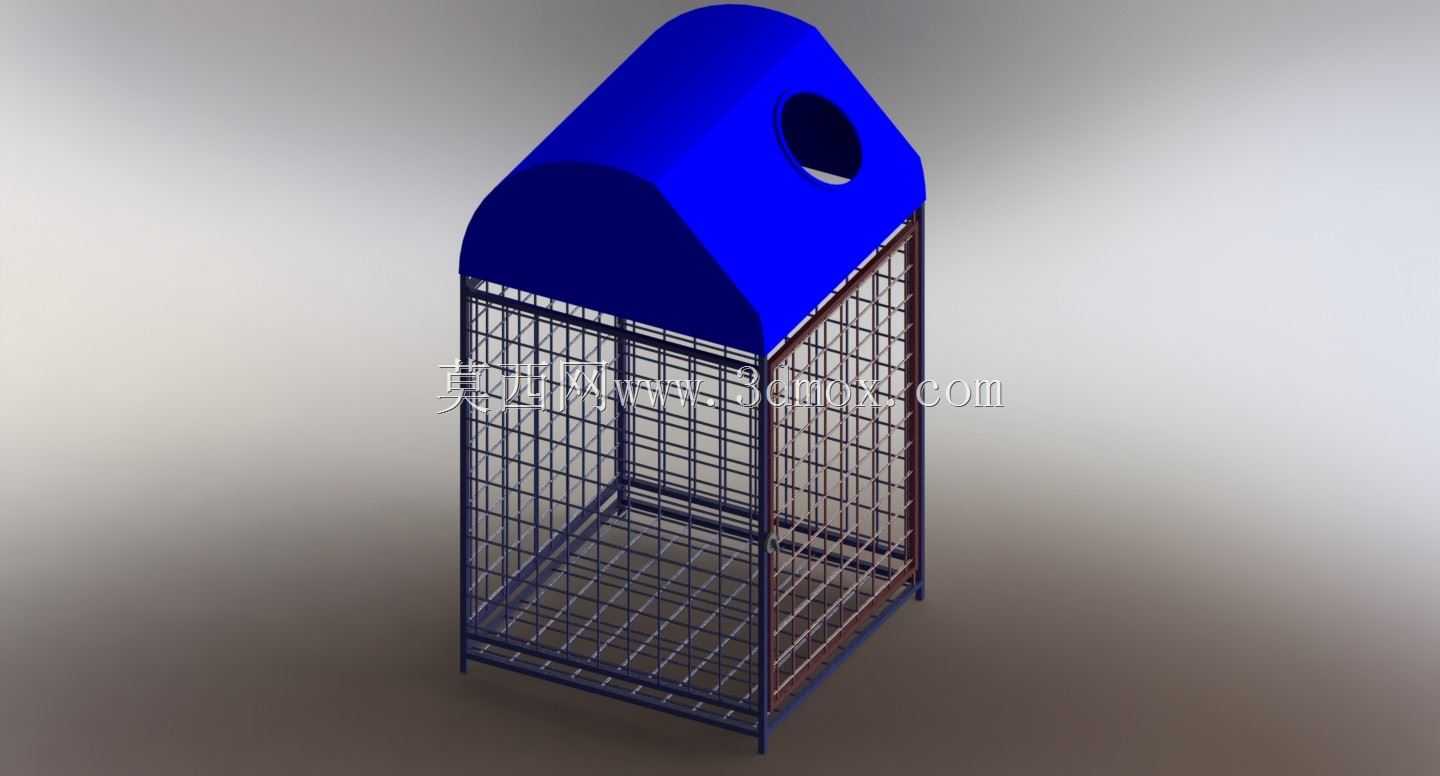

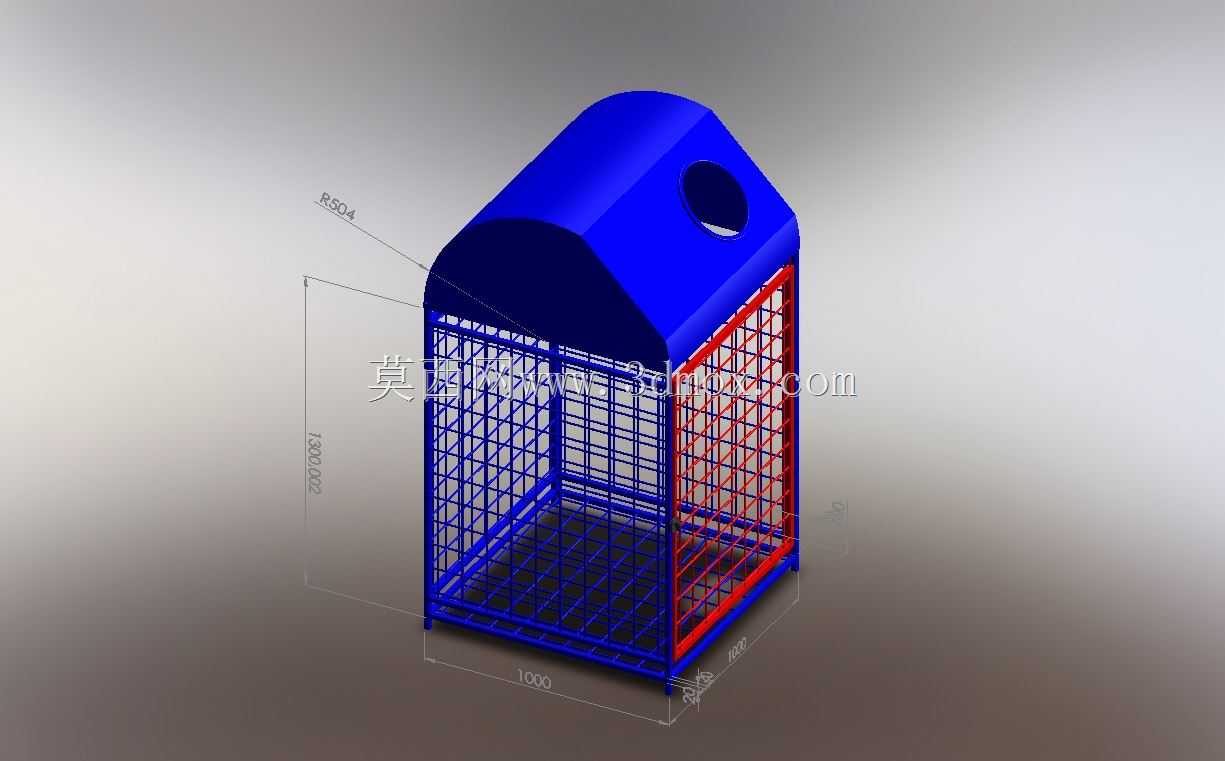

带弧形顶盖网格废料收集容器结构

　　在车间零散废料归集、生产现场边角料临时转运、户外公共区域废弃物收纳这类场景里，开放式网箱容易出现物料洒落、顶部无防护导致杂物混入的问题，这款带弧形顶盖的网格收纳容器，就是针对这类实际使用痛点做的结构优化。从实际使用逻辑出发，主体采用方管焊接成矩形框架作为承载基底，框架的四个立面与底部全部采用金属网格拼接，网格的丝径与网孔尺寸做了匹配性设计：既保证足够的结构强度，承托常规金属边角料、塑料废件、纸质废弃物时不会出现网格变形断裂，又能让使用者从外部直接观察内部物料的填充高度，不用频繁开盖查看，同时网格结构大幅降低了整体自重，人工推移转运时的负载比全封闭钣金箱体低40%左右，也不容易在表面积水积灰，户外使用时的耐候表现更好。

　　顶部的弧形顶盖是这个结构的核心设计点，不同于常见的平盖结构，弧形的曲面设计一方面让落在顶盖的雨水、灰尘能顺着曲面自然滑落，不会在顶盖表面积存渗进箱体内部，另一方面弧形顶盖的单侧开有圆形投料口，日常丢弃小件废弃物时不用掀开整个顶盖，直接从圆孔投入即可，减少了操作步骤，也避免开盖时内部异味散出、轻质废料被风吹出的问题。顶盖和框架的连接采用隐藏式铰接结构，在箱体后侧设置转轴，需要清空内部物料、或者投放体积较大的废弃物时，可以将整个顶盖向上掀起，掀开角度能达到110度，不会对投料、清料操作形成干涉。从安装与摆放的边界尺寸来看，底部框架的四个支脚做了平齐处理，放置在硬化地面时能保持整体稳定，不会出现晃动倾斜，支脚底部预留了安装脚轮的螺孔位，

　　如果有车间内频繁转运的需求，可以直接在对应位置安装万向脚轮，不需要额外对框架做打孔改装；整体的长宽高比例适配常规的货运托盘尺寸，批量转运时可以直接用叉车托举底部框架，不需要额外的辅助工装。结构设计阶段做了受力仿真验证，框架的竖管与横管连接位置采用满焊处理，网格与框架的连接采用间隔点焊，在额定承载范围内，框架的最大变形量控制在1.2mm以内，不会因为长期装载重物出现框架开焊、网格脱落的问题。圆形投料口的边缘做了卷边处理，没有尖锐的毛刺，日常投料时不会划伤操作人员的手部，顶盖的弧形曲面做了圆角过渡，没有直角锐边，搬运、挪动过程中也不会磕碰伤人。不同于全封闭的废料箱，这种网格结构的容器在空置时可以多个堆叠存放，

　　堆叠时上层箱体的底部框架刚好卡入下层箱体的顶部框架限位槽内，堆叠高度达到4层时也不会出现滑移倾倒，能大幅节省仓储空间。在生产车间的使用场景里，这种容器可以放置在机床工位旁，用来收集加工产生的金属切屑，网格结构能让切屑携带的切削液顺着网孔漏出，不会在箱体内积存，减少切削液的浪费；在户外公共区域使用时，弧形顶盖能起到一定的防雨作用，避免箱内的纸质废弃物被雨水浸泡腐烂，圆形投料口也能引导使用者准确投放垃圾，减少垃圾掉落在箱体外部的情况。整个结构没有多余的装饰性设计，所有的结构特征都服务于实际使用功能：网格兼顾减重、可视、沥水的需求，弧形顶盖兼顾防雨、防飘洒、便捷投料的需求，方管框架兼顾承载、堆叠、改装拓展的需求，各个部件的连接方式都考虑了后期维护的便捷性，如果局部网格出现破损，只需要切割更换对应位置的网片即可，不需要整体报废箱体，能降低长期使用的维护成本。
