工业框架类铝型材拼接直角连接结构

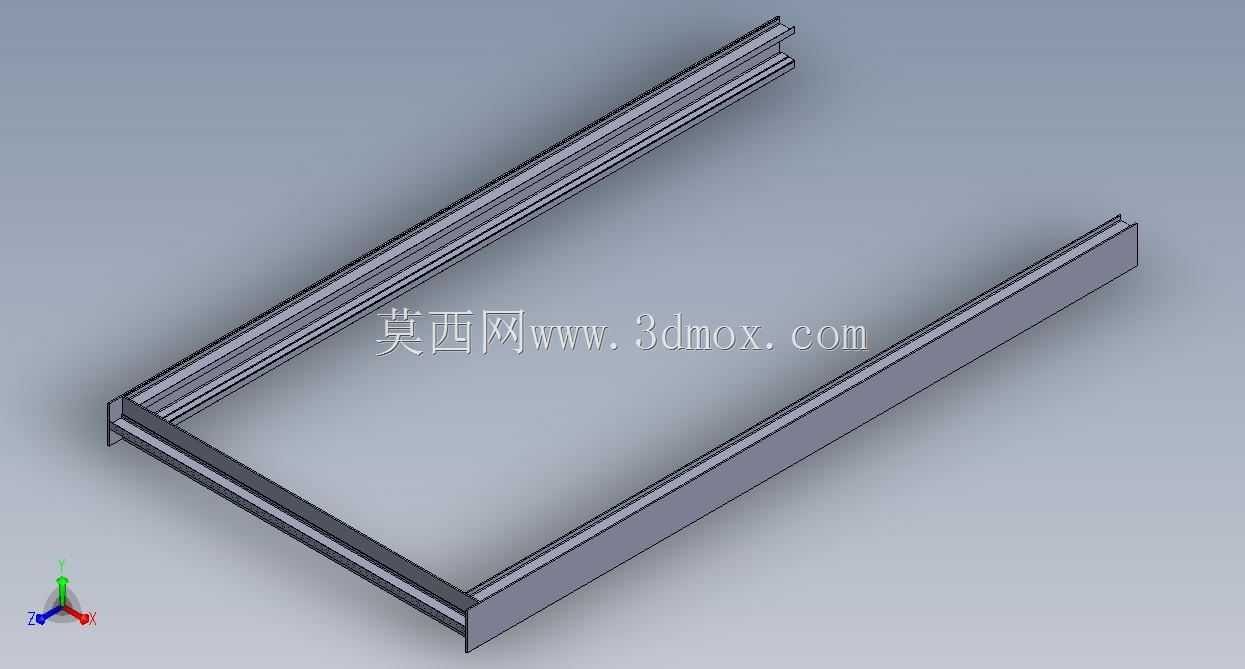

　　而是直接利用型材自身的槽道结构做内置连接，这种处理方式能让框架的外侧面保持完全平整，不会出现外凸的连接块，在做设备外封板安装的时候，钣金件可以直接贴在型材表面固定，不需要额外做避位处理，能大幅减少后续护罩加工的复杂度。实际应用里，这种结构的安装边界要提前核算清楚，单根型材的长度方向可以根据实际工位需求做裁切，但拼接位置的端面垂直度必须控制在0.1mm以内，不然两根型材拼合之后会出现接缝不齐，甚至整个框架出现扭曲的问题，后续装在上面的检测元件、导轨类零件就会出现安装基准偏差。很多新手工程师在做这类结构建模的时候，容易忽略型材槽道的内部配合尺寸，把连接位置的内置件尺寸做的和槽道间隙留的过大，实际装配的时候就会出现型材拼接后晃量超标，在自动化产线搭建、设备外围防护、检测工位机架这类场景里，铝型材直角拼接框架是出现频率极高的基础构件，很多工程师在做方案初期，都会先把这类型材框架的排布作为整个设备的骨架基准，毕竟后续的钣金护罩、电气安装板、执行机构固定位，全要依托这个框架的安装精度来做匹配。这次的结构采用两根等截面的欧标铝型材做90度直角拼接，从结构形态上看，两根型材的端部做了精准的切边处理，拼接位置贴合紧密，没有预留多余的调整间隙，这种设计思路主要是针对小跨度的轻型承载场景，比如传感器安装支架、小型检测设备的侧边围挡、走线槽的支撑框架这类负载不大但对安装平整度有要求的工位。从设计逻辑上看，这类直角拼接结构没有采用额外的角码连接件，

　　不得不额外打胶或者加装外固定件，反而破坏了框架的外观平整度。这个结构的型材截面是标准的槽式铝型材，四个方向都预留了T型槽道，除了直角拼接的位置，其余三个槽道都可以用来固定后续的附属零件，比如在框架的上侧槽道可以安装光电传感器的安装座，侧面槽道可以固定走线用的线槽，下侧槽道可以配合脚轮或者脚杯做整个框架的高度支撑。在做这类框架的受力校核的时候，要注意这种无外连接件的直角拼接结构，承载方向如果是垂直于框架平面的话，受力点要尽量靠近拼接位置，不要把重载放在单根型材的悬臂端，不然长期使用后拼接位置会出现轻微的形变错位，影响整个框架的精度。另外在建模的时候，型材的端部切口要和另一根型材的侧面完全贴合，不能出现干涉或者缝隙过大的问题，

　　实际生产中这种切口都是用专用的铝型材切割机完成，角度误差控制的极小，建模的时候也要把这个装配公差考虑进去，预留0.05mm的装配间隙，方便现场安装的时候能顺利拼合，不会因为尺寸过盈导致型材表面被刮花。这类结构在轻工制造、电子组装、检测设备领域的应用非常广泛，相比焊接的方管框架，这种铝型材拼接的结构不需要做表面喷漆处理，组装完成后就能直接使用，后续如果要调整框架尺寸，只需要松开内置的连接螺丝就能重新拆装，灵活性比焊接框架高很多，而且铝型材本身的重量更轻，人工搬运组装的时候不需要起重设备，两三个作业人员就能完成整台设备的框架搭建。在做安装边界规划的时候，要注意框架的外侧尺寸要比内部安装的零件单边预留至少20mm的安装空间，

　　方便后续的零件拆装维护，尤其是靠近拼接直角的位置，不要布置需要频繁拆装的零件，不然螺丝拆装的时候会被另一根型材挡住，增加维护的难度。另外这种直角结构的拼接位置，内置的连接螺丝要采用高强度的内六角圆柱头螺丝，拧紧扭矩控制在合理范围，不要过度拧紧导致型材的槽道出现变形，不然后续要调整结构的时候，螺丝会卡在变形的槽道里无法拆卸。很多现场装配的反馈里，这类结构最容易出问题的地方就是拼接端面的平整度，如果切割的时候端面有毛刺或者倾斜，拼合之后框架的平面度就会超标，后续在上面安装直线导轨这类对平面度要求高的零件时，就会出现导轨运行卡顿的问题，所以在建模阶段就要把端面的加工要求标注清楚，给生产环节明确的精度指引。
