扫掠混合结构环形导流叶轮零件

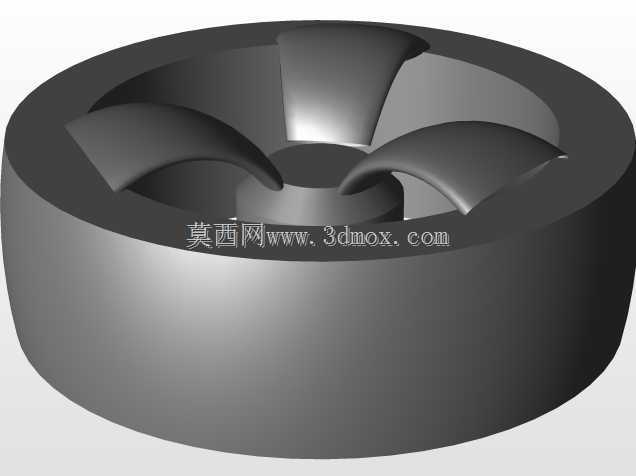

　　这类带弧形叶片的环形结构零件，多应用在小口径流体管路的导流、增压工况中，常见于小型通风设备、液流循环系统的内置导流段，也可作为微型涡轮的核心做功部件，承担流体动能转换、流向规整的核心作用。从结构来看，零件整体为同轴环形布局，外圈是等壁厚的圆筒形基座，内圈设置中心轮毂，三个均匀分布的弧形叶片连接外圈基座与中心轮毂，叶片型面采用连续变曲率的扫掠曲面成型，没有尖锐棱角与突变截面，能最大程度降低流体经过时的局部阻力，减少紊流产生的概率。

　　设计这类零件时，首先要确定环形基座的内外径尺寸，匹配安装管路的通径要求，基座的轴向高度要预留足够的安装定位面，保证装入管路后不会出现轴向窜动，外圈与管路内壁的配合公差一般选过渡配合，避免装配后出现缝隙导致流体泄漏。中心轮毂的直径要匹配配套传动轴的安装尺寸，轮毂端面要预留轴孔与键槽的加工余量，保证动力传递的可靠性。叶片的分布角度要严格按三等分圆周排布，每片叶片的扫掠角度、截面厚度要保持完全一致，否则零件高速旋转时会出现动不平衡量，引发设备振动、噪音过大的问题，严重时还会导致轴承过早磨损。

　　建模过程中，扫掠混合特征的运用是核心，需要先绘制不同轴向位置的叶片截面轮廓，再通过引导线将各截面顺滑连接，保证叶片型面的曲率连续，避免出现曲面褶皱、不光顺的问题，完成曲面构建后还要和内外圈的实体做合并布尔运算，检查所有连接位置的圆角过渡，消除应力集中点。实际应用中，这类零件的材质多选工程塑料或铸铝，前者适合低转速、低压的通风工况，后者可承受更高的转速与流体压力，加工前要对模型做壁厚检查，保证叶片最薄处的厚度满足强度要求，不会在流体冲击下出现变形或断裂。安装时要保证零件与传动轴的同轴度，装配后需做动平衡校正，根据工作转速要求控制剩余不平衡量，确保设备运行平稳。
