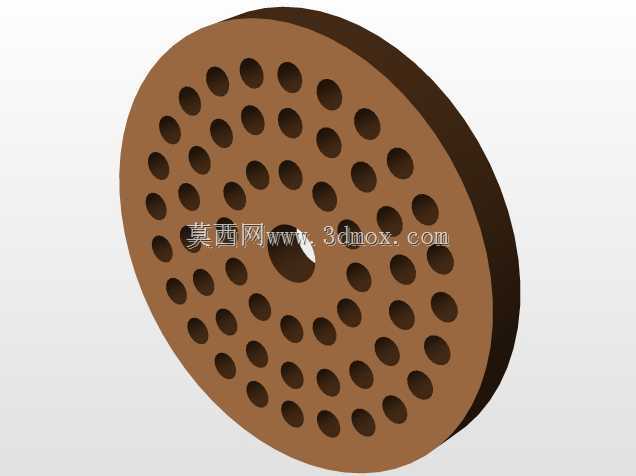

带阵列排布通孔的圆形多孔板结构

　　这类带规则阵列通孔的圆形板件，在流体均分、物料筛分、透气支撑类工况中应用十分广泛，常见于化工流体管路的均布装置、粮食加工设备的筛分级结构、气动系统的匀风隔板、注塑模具的排气或热流道分流板等场景，核心作用是让通过板件的流体、粉状颗粒或气流在整个圆形截面上实现压力、流量的均匀分布，避免局部流速过快或物料堆积的问题。从结构设计逻辑来看，板件整体采用圆盘式构型，中心设置单一定位安装孔，用于和设备的中心转轴、定位芯轴配合完成径向与周向定位，所有工作通孔围绕中心孔做多圈环形阵列排布，每一圈的孔间距保持一致，相邻圈的孔位做错位排布，尽可能提升整个板面的开孔率，同时保证板件剩余实体部分的结构强度，不会因为开孔过多导致受压后出现形变。设计这类孔板时，

　　首先要根据实际通过的介质特性确定单孔直径，若用于粉状物料筛分，孔径要匹配待分级物料的粒径阈值，避免合格物料被截留或大粒径物料漏过；若用于流体均布，孔径要结合管路流量、工作压力计算，保证每个孔的流速偏差控制在工程允许范围内。板件的厚度需要根据两侧的压差确定，高压工况下要适当增加板厚，避免孔板受压鼓胀变形，同时孔的加工要保证垂直度，避免斜孔导致介质流向偏移，影响均布效果。安装边界方面，这类圆形孔板通常采用外圆定位或者外圈螺栓压紧的方式固定，设计时要预留足够的边缘压紧宽度，避免压紧位置距离最外圈通孔过近，导致安装时板件边缘开裂或者密封失效。中心安装孔的公差要匹配定位轴的配合等级，通常采用间隙配合方便拆装，同时要设置防转结构，

　　避免设备运行过程中孔板随介质冲击发生转动，导致孔位和下游结构错位。实际建模过程中，要先确定中心孔尺寸、板件外径、板厚这几个核心基准参数，再通过参数化阵列的方式生成所有通孔，方便后续根据工况调整孔数、孔径、孔间距时快速修改模型，不需要重复绘制草图，能大幅提升设计迭代的效率。这类孔板的孔位排布没有采用简单的网格阵列，而是选用环形均布加错位的方式，就是为了在相同开孔率的前提下，让板件的应力分布更均匀，不会出现某一方向的强度薄弱带，延长部件在交变压力工况下的使用寿命。
