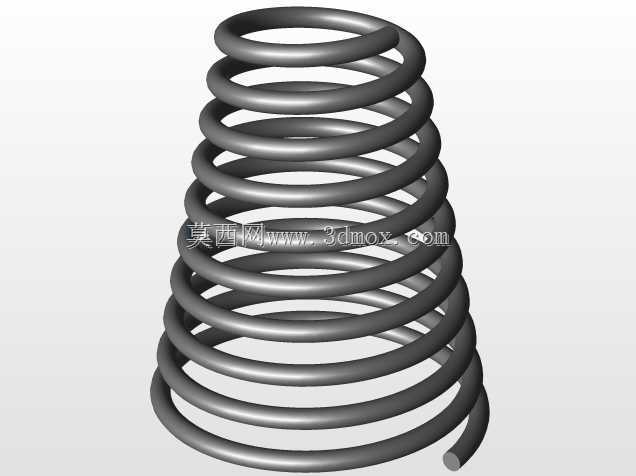

锥形螺旋压缩弹簧三维结构设计

　　这款锥形螺旋弹簧在结构设计上采用了变径螺旋绕制方案，不同于常规等径圆柱弹簧的恒定刚度特性，其圈径从一端到另一端逐步递增，这种结构带来的非线性刚度表现，能让弹簧在承受从小到大的载荷时，刚度随压缩量增大逐步提升，在小载荷区间提供更柔和的缓冲表现，大载荷区间提供足够的支撑力，避免常规圆柱弹簧压并后刚度骤变的问题。在实际工业场景中，这类弹簧常被用于空间受限的缓冲安装位，比如小型机电设备的减震支座、精密仪器的隔振结构、离合器的压紧组件，还有部分轻工设备的复位机构中，因为锥形结构的弹簧在完全压并时，各圈可以依次嵌套进入相邻大圈的内径空间，相比同自由高度的圆柱弹簧，能获得更小的压并高度，大幅压缩安装所需的轴向空间，

　　解决很多紧凑结构里的空间排布难题。设计这类弹簧的时候，首先要确认安装边界的尺寸约束：小端圈径要匹配安装位的定位凸台尺寸，保证弹簧受压时不会出现径向滑移，大端圈径要适配安装沉孔的内径，避免压缩过程中圈体与沉孔侧壁发生剐蹭磨损，同时要根据实际工况的载荷行程曲线，计算钢丝直径、有效圈数、节距的匹配关系，既要保证小载荷下的初始弹力满足预紧需求，也要避免最大压缩量时应力超过钢丝的许用切应力，防止出现永久塑性变形。不同于等径弹簧的受力均匀分布特性，锥形弹簧的各圈受力时应力分布存在梯度，绕制过程中要特别注意两端的磨平处理，保证两端支撑圈的端面平面度与轴线垂直度，否则安装后会出现偏载，导致局部圈体提前接触磨损，大幅缩短使用寿命。在选型适配时，

　　还要注意这类弹簧的共振频率比同参数圆柱弹簧更高，在有振动激励的工况下更不容易出现共振失效，适合用在存在持续小幅振动的设备连接部位，比如小型动力设备的机脚减震、电控柜门板的缓冲复位、手动操作机构的回弹结构里，既能提供稳定的弹性力，也能利用自身的变径结构减少侧向失稳的概率，很多时候不需要额外加装导向杆就能保证压缩过程的直线度，进一步简化周边的安装结构设计，降低整体结构的零件数量与装配复杂度。
