USB转微型USB转接头结构设计

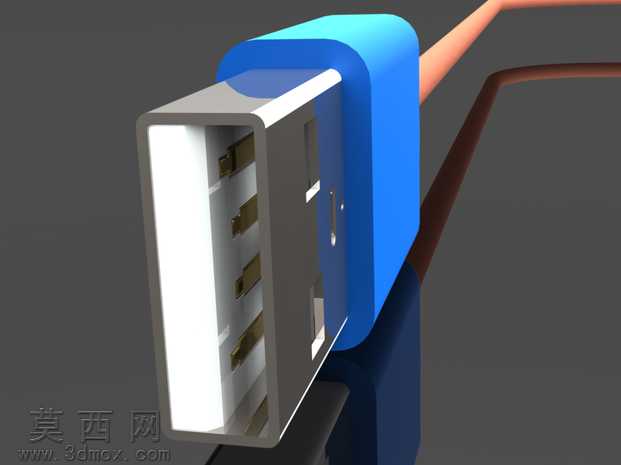

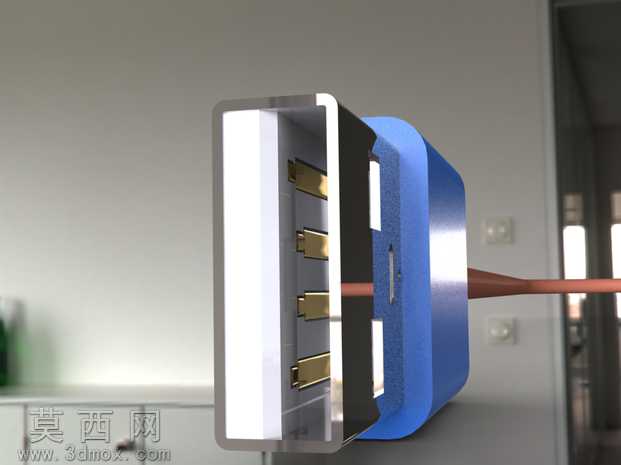

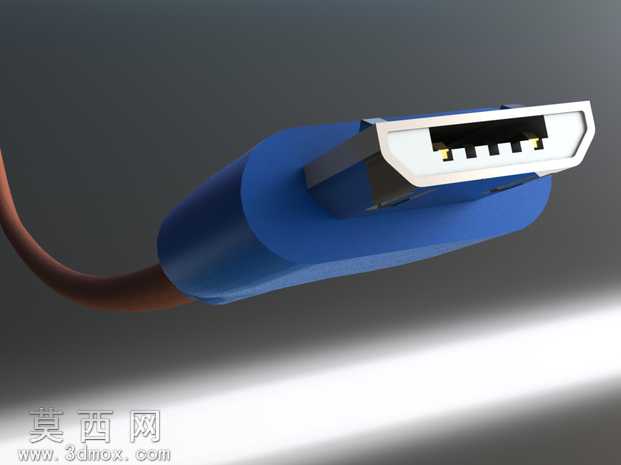

本作品为USB转微型USB转接头的三维设计成果，建模阶段依托三维参数化设计软件完成全结构的精准搭建，首先针对标准USB公头的金属接触弹片、绝缘基座、金属屏蔽外壳进行1:1比例还原，严格遵循通用串行总线的接口尺寸规范，确保公头端的四个导电弹片间距、弹片厚度、外壳卡扣位置完全符合通用USB接口的插拔适配要求，避免出现插拔卡滞、接触不良的设计缺陷。针对微型USB端的结构，设计时充分考虑微型接口的小巧特性，对内部的五个接触端子、绝缘定位块、侧边卡扣结构做了精细化建模，每一处卡扣的倒角、端子的倾斜角度都经过反复尺寸校验，保证与设备端微型USB母座的适配精度。转接头的主体外壳采用流线型过渡设计，在USB端与微型USB端的衔接位置做了圆弧曲面处理，既提升了握持插拔的手感，也避免了直角结构带来的应力集中问题，同时外壳预留了线缆穿接的定位槽，可直接适配常规线径的充电数据线缆。材质渲染阶段，为不同结构部件匹配了对应的真实材质属性：金属接触弹片采用镀金铜材材质，调整金属粗糙度参数模拟出镀金层的细腻光泽与低接触电阻的材质特性；金属屏蔽外壳采用哑光镀镍钢材材质，还原金属外壳的抗电磁干扰属性与磨砂金属质感；主体外壳部分分别制作了半透明磨砂PC材质与亮面蓝色ABS材质两种渲染效果，半透明款可直观展示内部的端子排布与绝缘基座结构，亮面蓝色款则模拟了量产产品的外观质感，通过调整材质的反射率、折射参数与环境光遮蔽效果，让渲染图的光影表现更贴近真实产品的视觉效果。结构设计上，内部绝缘基座采用卡位式装配结构，无需额外螺丝即可实现金属弹片、屏蔽外壳与主体外壳的紧密扣合，既简化了装配工序，也能保证日常插拔使用过程中的结构稳定性，同时在接口衔接位置设计了加强筋结构，提升转接头的抗弯折能力，降低长期使用后接口断裂的风险。整体设计兼顾了接口的标准适配性、结构的耐用性与外观的美观度，可直接用于数码配件的产品开发参考、3D打印验证或者相关接口结构的教学演示使用。
