雪佛兰C10皮卡底盘动力总成结构

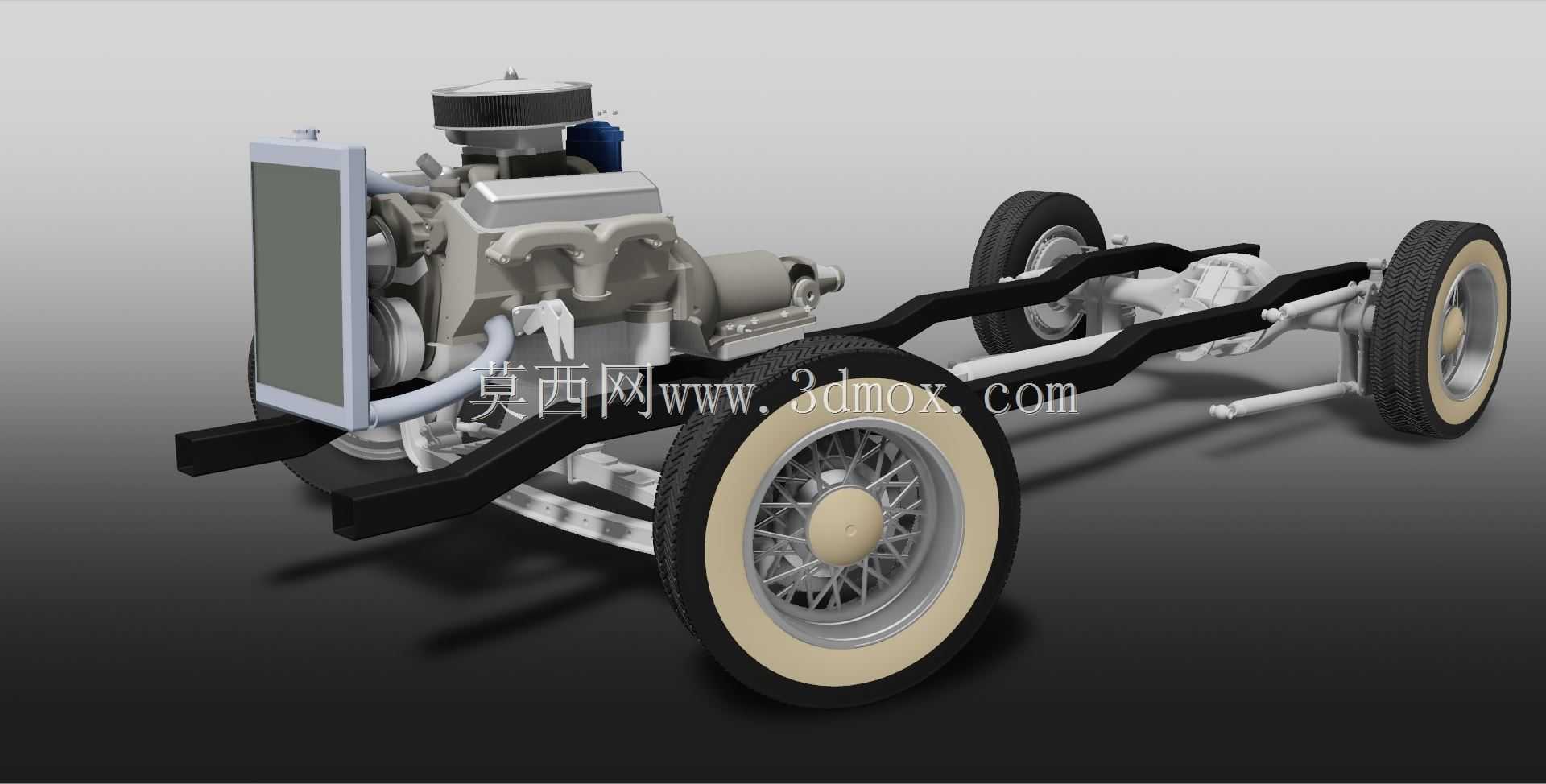

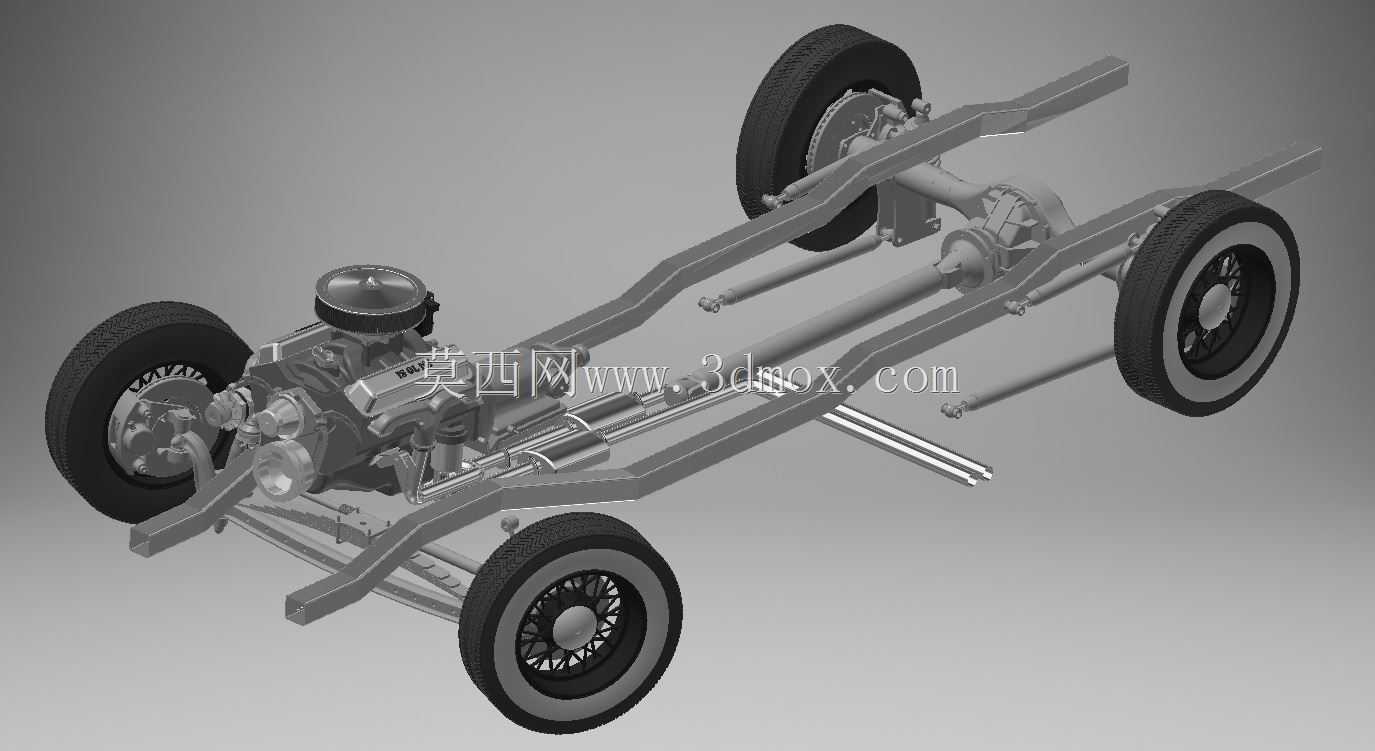

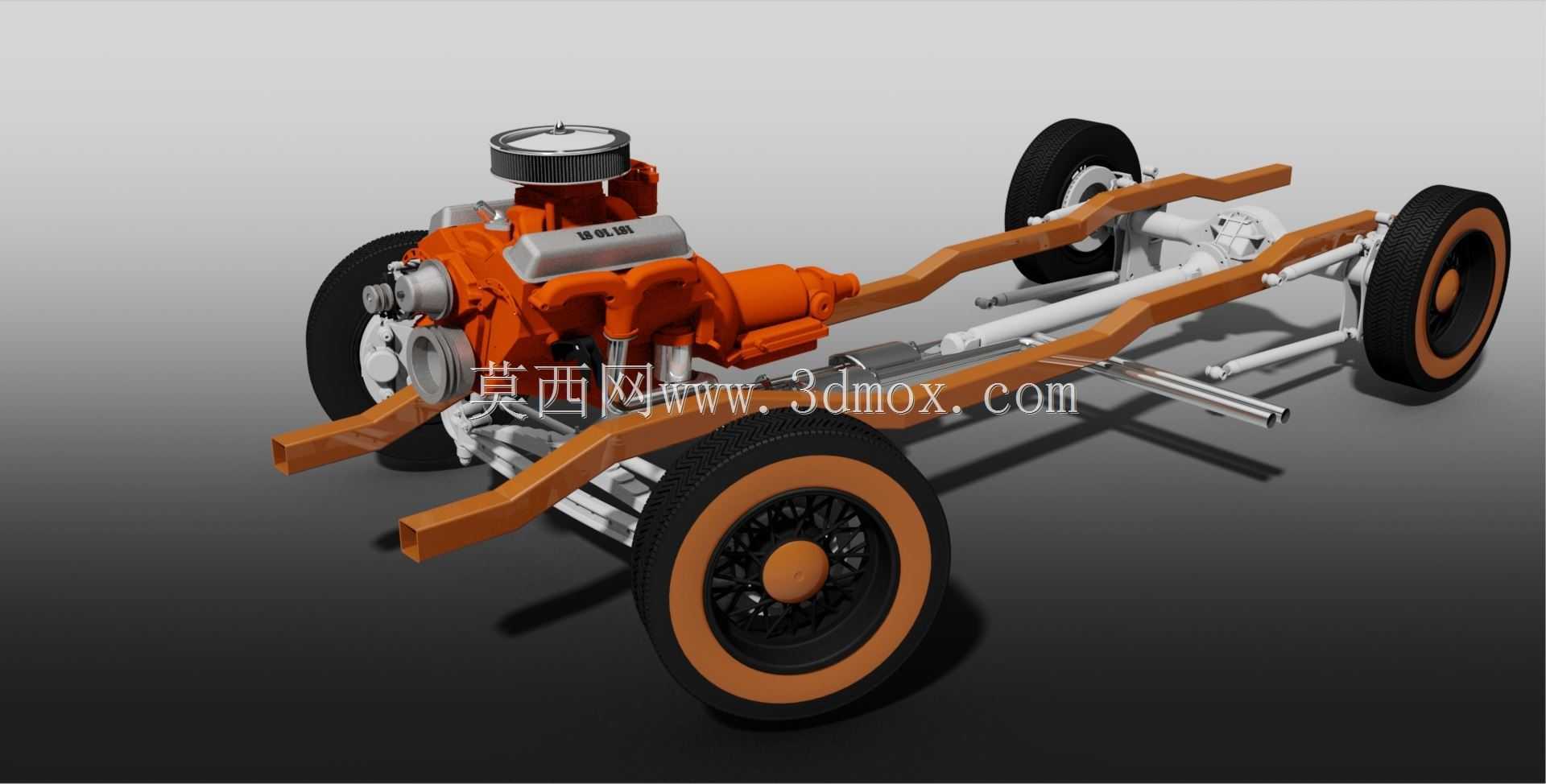

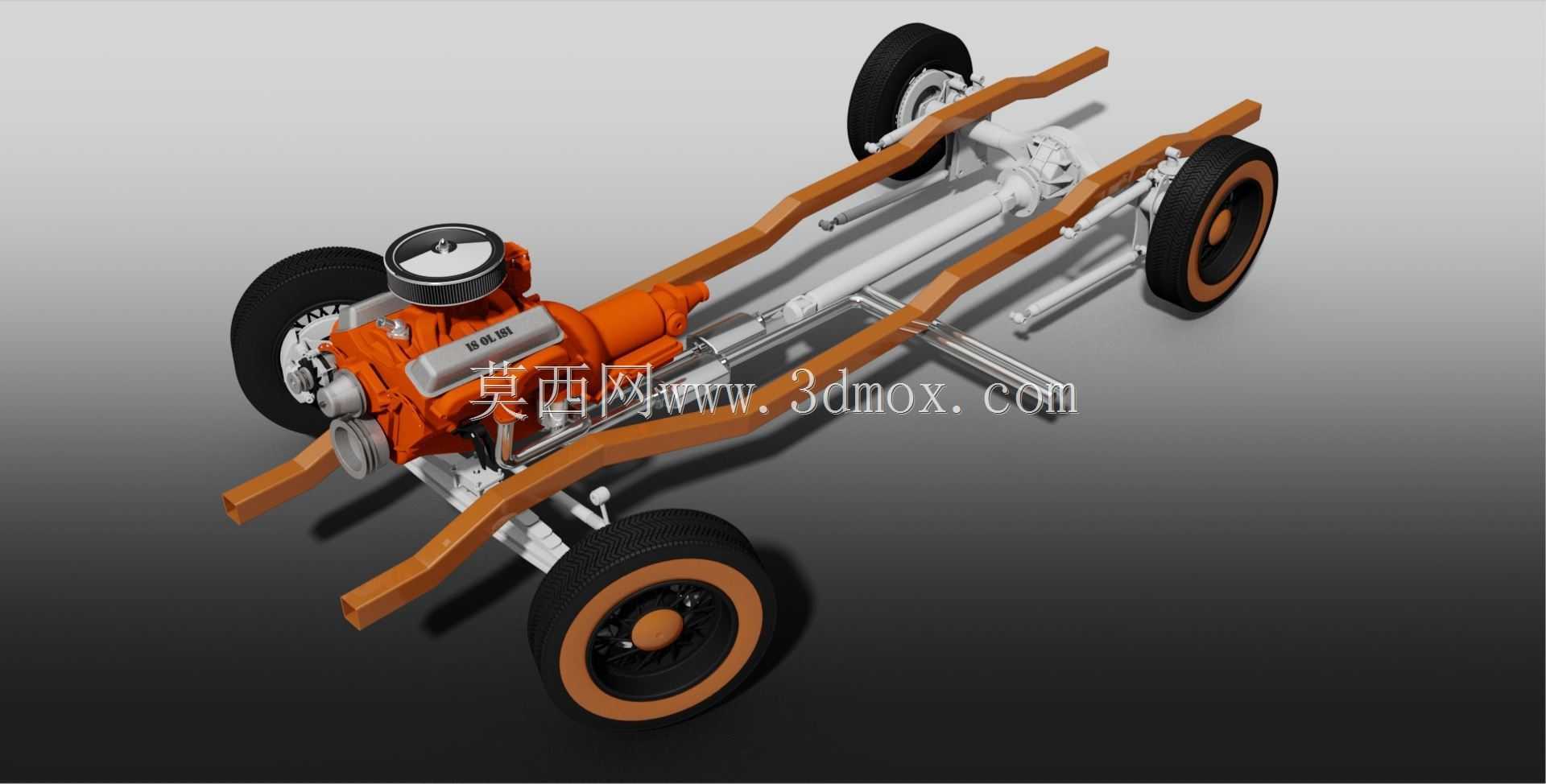

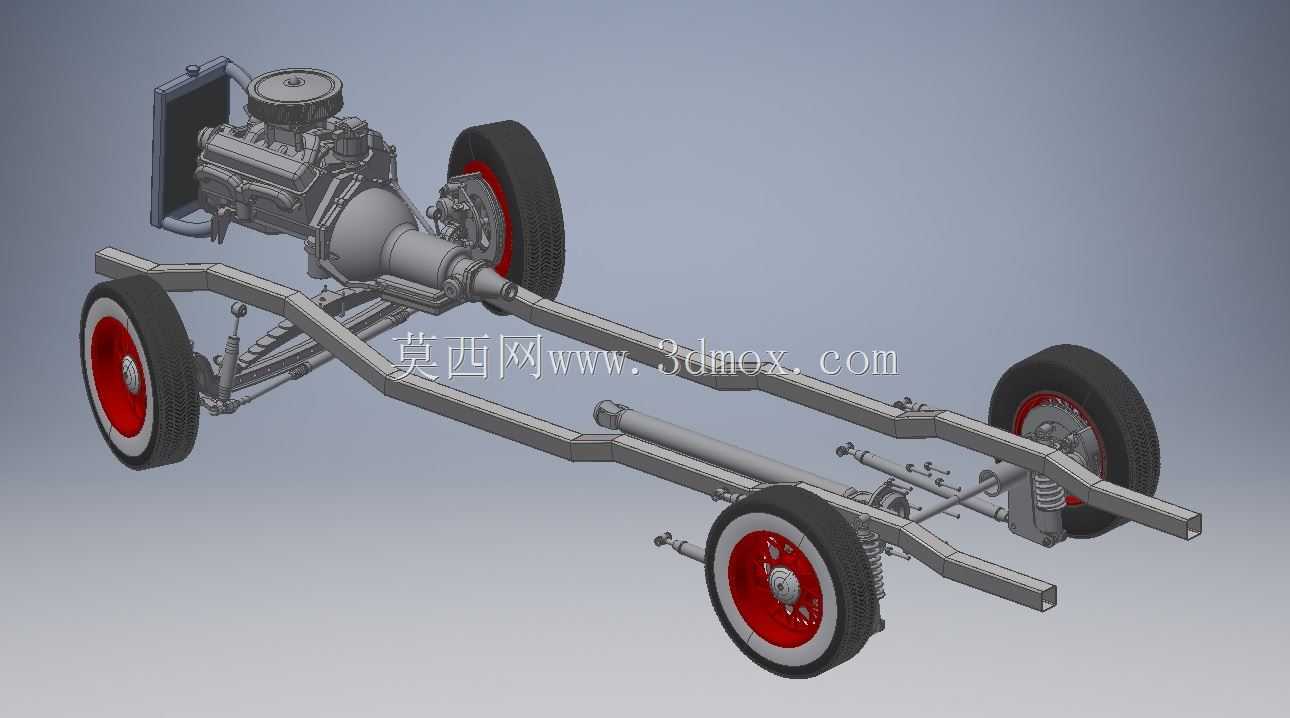

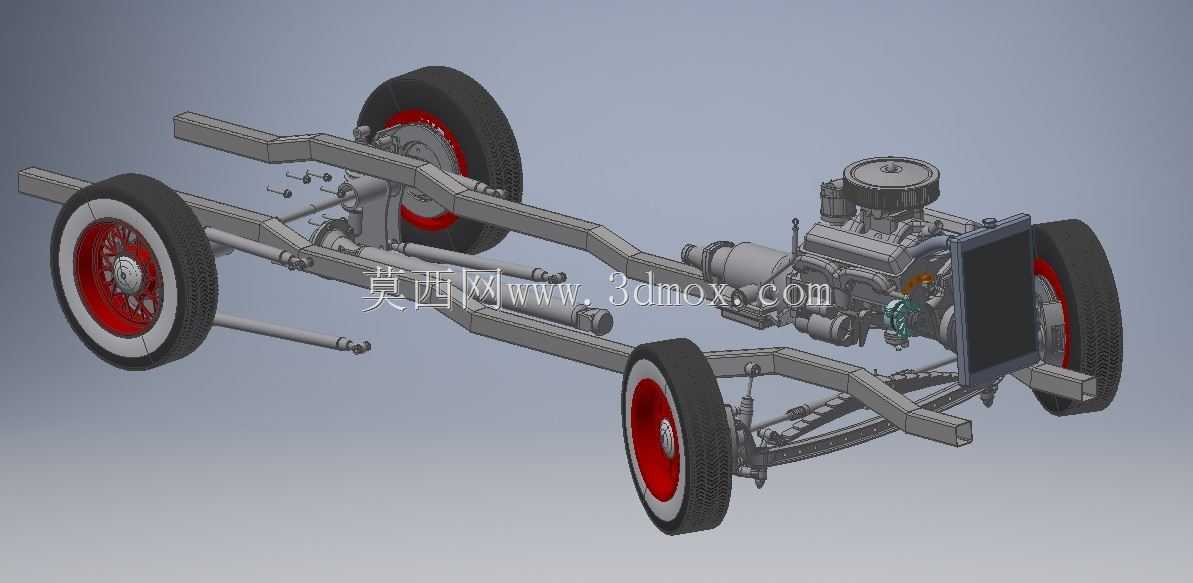

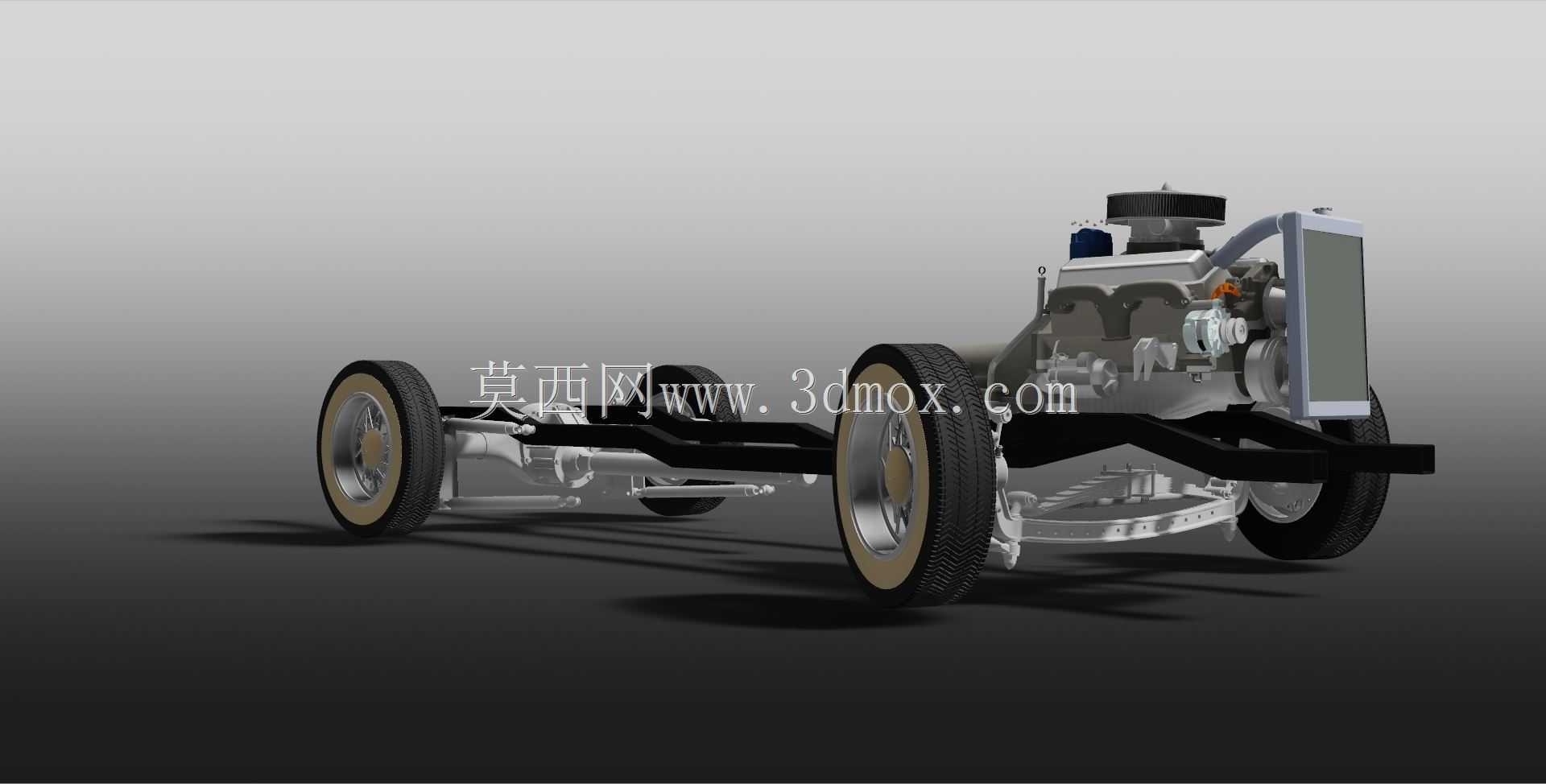

　　这套结构还原了经典皮卡的底盘行走与动力核心布局，在老式皮卡改装、复古车型复刻、商用车底盘教学场景中具备很高的参考价值，能够帮助结构工程师快速理解初代美式皮卡的动力传递逻辑与车架承载设计思路。从实际用途来看，该结构完整呈现了前置后驱车型的底盘布置逻辑，发动机前置安装在车架前段的固定支座上，通过纵置布局将动力向后传递，匹配的车架采用梯形非承载式结构，两根纵梁从车头一直延伸至车尾，横梁分布在动力总成固定点、悬挂安装点、后桥连接点位置，保证车架在承受满载载荷、越野冲击时不会出现过度形变。设计思路上完全遵循初代实用型皮卡的定位，没有冗余的结构设计，所有部件的布置都优先考虑维修便利性与承载能力，发动机周边预留了足够的散热与检修空间，

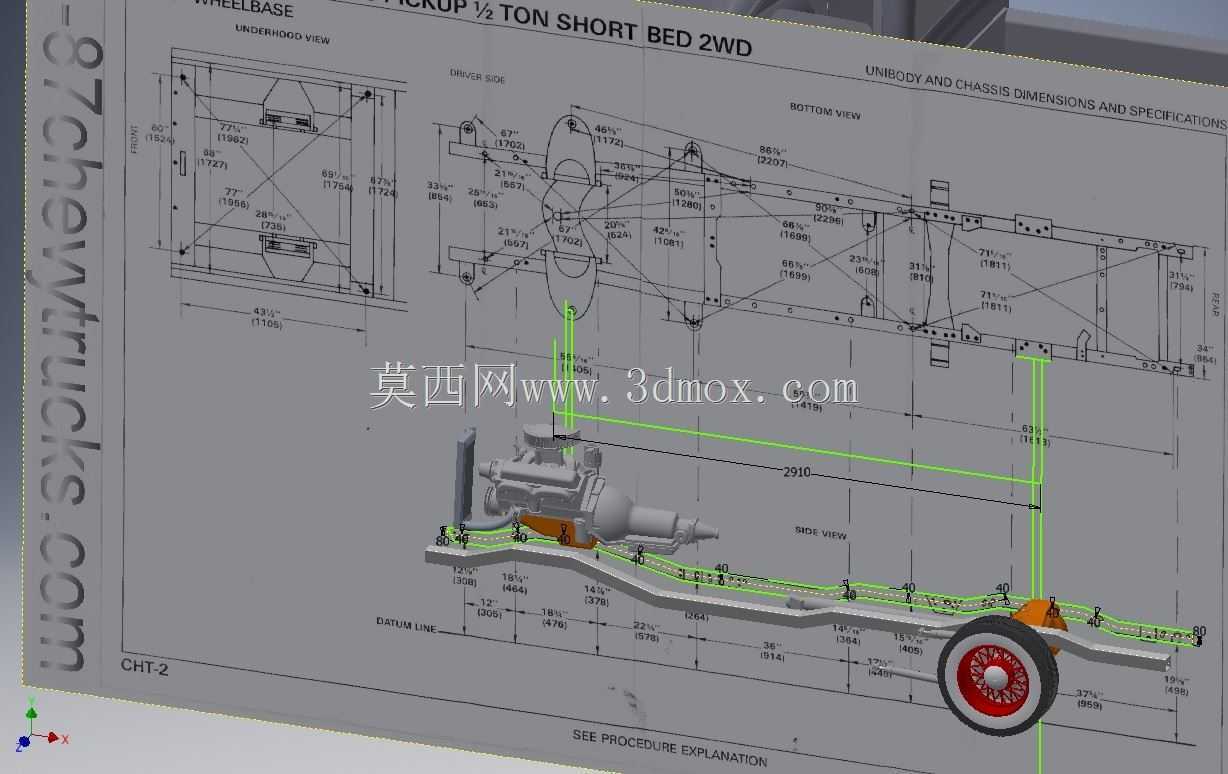

　　冷却模块直接布置在发动机最前端，与车架纵梁通过缓冲胶垫连接，减少运行时的震动传递到驾驶舱。车轮采用带白边轮胎的复古轮毂结构，前轮转向节与转向拉杆直接连接，转向结构没有助力组件，完全依靠机械结构传递转向力，符合该车型量产年代的技术特征；后轮采用整体式驱动桥，通过钢板弹簧与车架连接，这种悬挂结构承载能力强，结构简单可靠，能够适配货运、轻度越野等多种使用场景，在当时的商用车型上应用极为广泛。安装边界方面，发动机总成的最前端距离前保险杠安装位预留了150mm的碰撞缓冲空间，发动机油底壳最低点距离地面的间隙为220mm，保证车辆在非铺装路面行驶时不会磕碰油底壳；车架纵梁的宽度为860mm，两侧预留了安装脚踏、侧裙、燃油箱的固定孔位，

　　后桥的安装位置距离车架最后端为1200mm，预留了后货箱的安装空间，轮距参数为1580mm，保证车辆行驶时的横向稳定性。整套结构的部件连接逻辑清晰，从发动机的动力输出，到离合器、变速箱的动力转换，再到传动轴将动力传递至后驱动桥，最终通过半轴带动车轮转动，完整复现了后驱车型的动力传递路径，对于从事复古车改装、商用车底盘设计的从业者来说，能够直接参考其布置逻辑，调整对应参数即可适配不同尺寸的同类车型开发，也可以作为汽车构造教学的具象化参考模型，帮助学习者快速理解非承载式车身底盘的各部件功能与装配关系。
