300毫米量程机械式游标卡尺结构设计

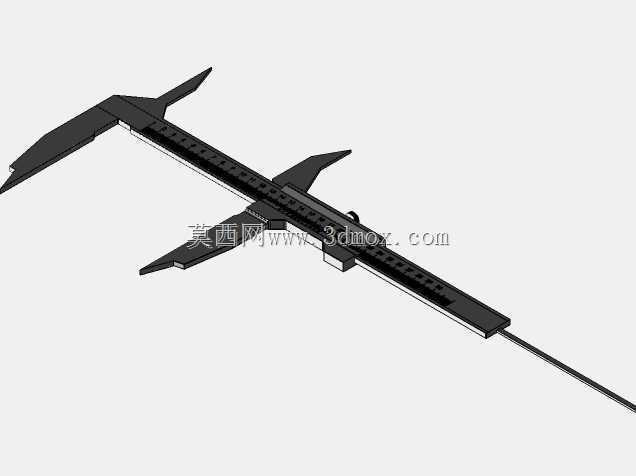

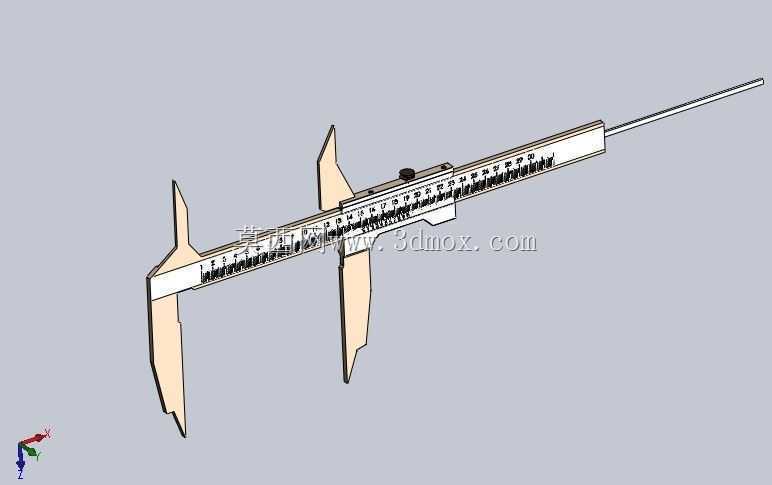

　　在机械加工现场的工序检验、工装调试、来料尺寸核验环节，300mm量程的游标卡尺是一线操作人员使用频率最高的通用长度测量器具，这套三维结构完整还原了机械式游标卡尺的全部装配关系与运动逻辑。从实际使用场景出发，该量程的卡尺覆盖了绝大多数中小尺寸机械零件的外圆、内孔、深度、台阶差测量需求，不需要频繁更换测量器具就能完成常规零件的全尺寸初检，在五金加工、模具修配、设备维保、教学实训场景中都有极高的适配性。整套模型的结构设计完全贴合实物的功能逻辑：主尺本体采用长条形刚性结构设计，尺身刻度面做了平直度的结构强化，避免长期使用后尺身弯曲带来的测量误差；内外测量爪分别对应不同测量工况，外测量爪的测量面做了平行度的结构限位，保证两爪贴合时零位对齐，

　　内测量爪的刃口结构适配内孔、内槽的尺寸测量，尾部延伸的深度测杆与主尺滑动部位刚性连接，可直接完成盲孔深度、台阶高度的测量。滑动游标部分与主尺的配合间隙做了合理的结构预留，既保证滑动过程顺畅无卡滞，又不会因间隙过大出现游标晃动导致的读数偏差，上方的锁紧螺钉结构可在测量完成后锁定游标位置，方便操作人员在视线不佳的工位取出卡尺后再读取数值，避免现场读数出现偏差。从安装与尺寸边界来看，该卡尺闭合状态下整体长度略大于300mm量程，测量爪的伸出长度适配常规零件的测量深度需求，不会因爪长过短无法测量带台阶的内孔尺寸，也不会因爪长过长导致尺身整体刚性下降。建模过程中对各部件的配合公差做了对应还原，主尺与游标的配合面、测量爪的工作面、

　　锁紧机构的顶紧接触面都按照实际装配关系做了结构匹配，可直接用于机械测量课程的教学演示、量具类产品的结构改型设计参考，也可作为加工工位的工装布局可视化素材，帮助新入职操作人员快速熟悉卡尺的结构组成与各部件的功能作用，理解机械式游标卡尺的读数原理与使用时的结构注意事项，避免因操作不当导致的量具损坏或测量数据失准。
