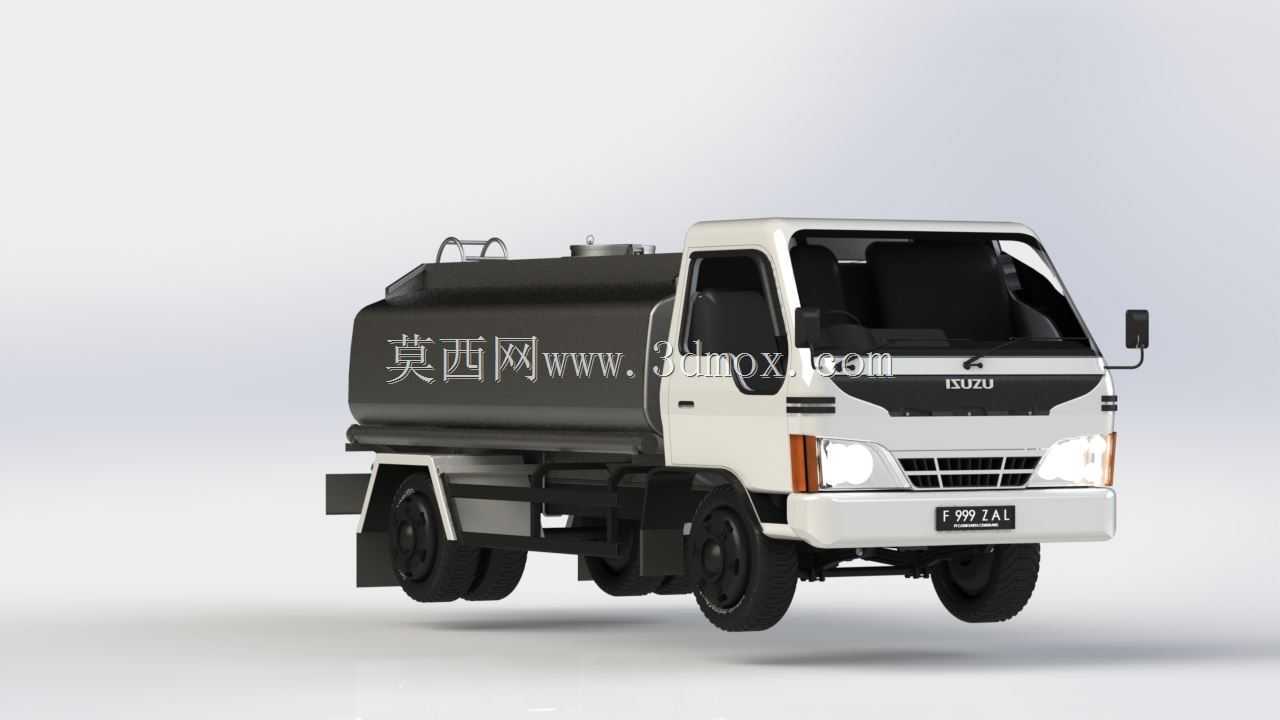

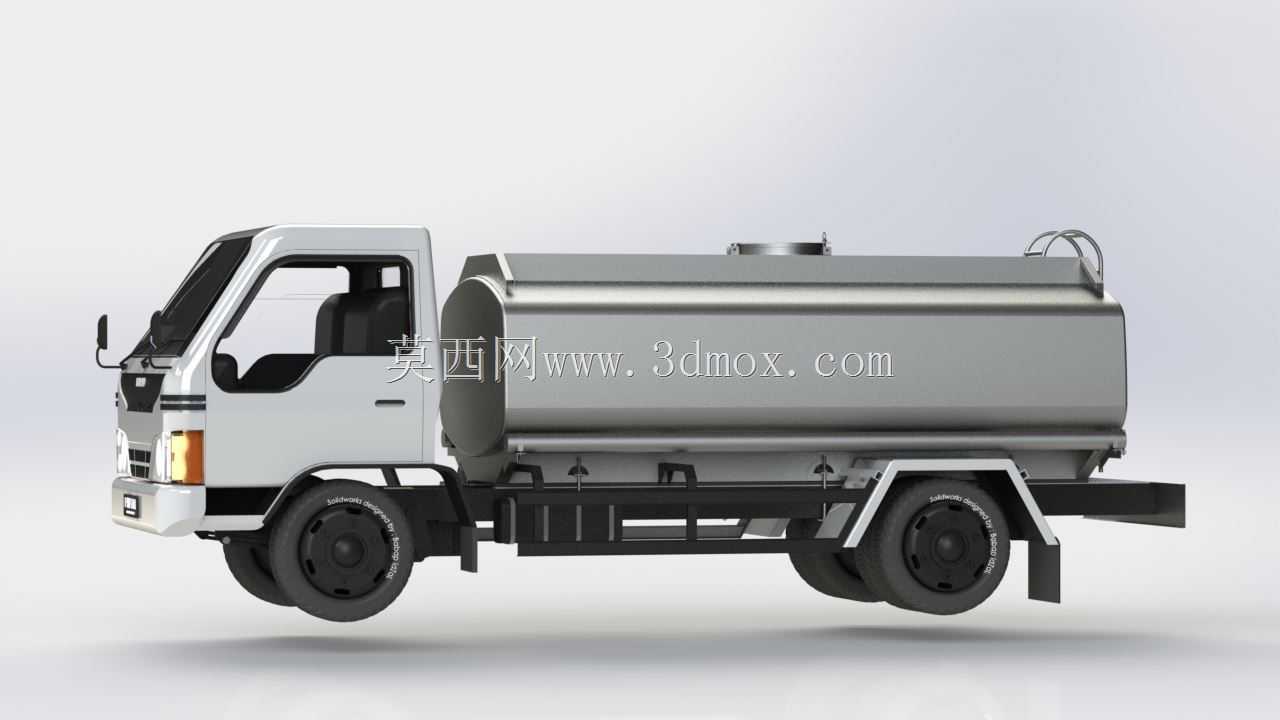

五十铃底盘5000升容量燃油运输罐车

　　这款搭载五十铃轻卡底盘的燃油储运车辆，核心承载结构为5000升额定容量的卧式储油罐，主要面向短途燃油配送、工地工程机械燃油补给、厂区内部燃油转运等场景使用，可满足零散点位的燃油配送需求，无需依赖大型长距离运油车辆即可完成小批量燃油的周转运输。储油罐采用卧式圆柱型结构设计，罐体两端采用标准椭圆封头结构，这种结构形式可在车辆行驶过程中降低液体晃动对罐体的冲击载荷，同时合理分配底盘轴荷，避免出现轴荷过载的情况。罐体安装时通过底部的U型螺栓与副车架刚性连接，副车架与底盘纵梁之间加装橡胶缓冲垫，可过滤行驶过程中路面传递的振动，避免罐体焊缝长期受交变载荷出现疲劳开裂的问题。罐体顶部设置有带密封锁扣的人孔，方便后期进入罐体内部进行清理、检修作业，

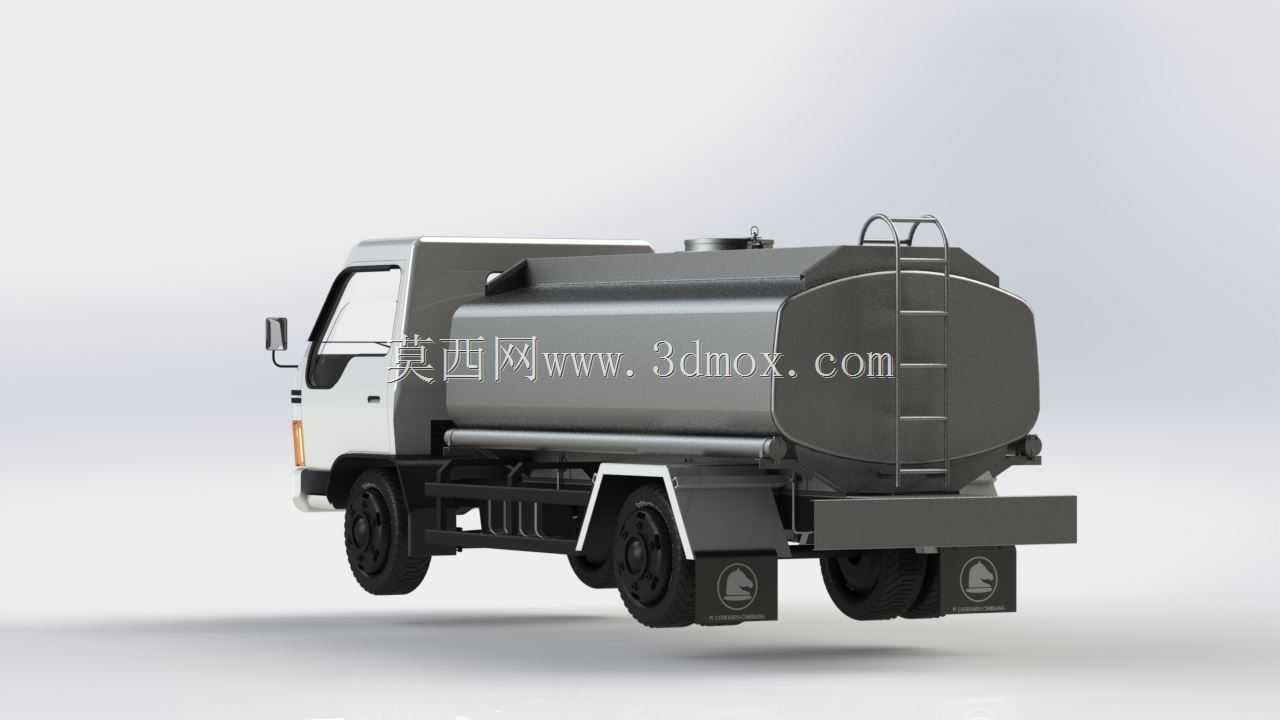

　　同时人孔盖集成了呼吸阀结构，可平衡罐体内外气压差，避免在加注或排放燃油时罐体出现正压过载或负压吸瘪的情况。罐体尾部设置有卸油接口与油气回收接口，卸油接口配备紧急切断阀，当车辆发生碰撞或管路意外断裂时，阀门可自动闭合切断燃油通路，防止燃油泄漏引发安全事故。底盘部分选用五十铃成熟的轻卡承载平台，轴距匹配5000升罐体的安装长度，确保车辆转弯半径满足城市道路、厂区内部道路的通行要求，驾驶室采用双排？不，单排短驾驶室设计，预留出足够的罐体安装空间，同时保证驾驶员的操作视野无遮挡。罐体侧面设置有防护栏结构，可避免行驶过程中侧面剐蹭直接撞击罐体，同时在罐体下部设置有防漏托盘，可收集加注、卸油过程中滴落的燃油，避免污染路面。在建模过程中，

　　罐体的曲面过渡、封头与筒体的焊缝位置、底盘与罐体的连接点位都按照实际车辆的装配关系进行还原，管路走向、操作附件的安装位置都参考了真实运油车辆的布局，可用于专用车结构教学、罐式车辆改装方案验证、场景渲染素材使用。燃油箱作为储运易燃液体的承压容器，设计过程中严格遵循承压容器的相关规范，筒体壁厚满足短途公路运输的强度要求，同时在罐体内部设置有防浪板结构，将罐体内部空间分隔为多个连通的舱室，可大幅降低车辆启停、转弯时罐内燃油的晃动幅度，提升车辆行驶的稳定性，避免液体晃动带来的重心偏移影响操控安全。
