柔性可弯曲金属波纹管道结构设计

　　这类可弯曲金属管道在工业管路系统中承担着补偿位移、吸收振动的核心作用，常见于动力设备进出口、有相对位移的管路连接段、需要频繁调整管路走向的工位场景。不同于刚性硬管的固定走向约束，该结构依靠连续的环形波纹段实现多角度弯曲形变，能够在一定弯曲半径范围内适配不同的安装角度偏差，抵消设备运行产生的振动传递，避免管路应力集中导致的焊缝开裂、接口泄漏问题。从结构设计逻辑来看，两端的直段接口是安装基准，预留了足够的配合长度用于对接法兰、快插接头或者焊接连接，直段部分的圆柱度公差控制在较高精度等级，保证对接时的同轴度要求，避免安装后出现额外的偏载应力。中间的波纹段是功能核心，每一圈波纹的波高、波距都经过受力校核，既保证足够的形变自由度，

　　又不会因为过度弯折出现波峰塌陷、管壁折裂的问题，管壁厚度根据流通介质压力等级匹配，在满足承压要求的前提下尽可能降低弯曲所需的外力，方便现场安装调整。实际选型应用时，需要重点核对两端接口的公称通径与连接形式，确认产品的最小弯曲半径是否满足现场安装空间的转弯需求，同时要核算管路系统的工作压力、温度范围是否在该结构的耐受区间内，避免超工况使用导致的失效。安装过程中不能强行掰扯波纹段达到超出设计范围的弯曲角度，也不能让波纹段承担管路的整体承重，必要时需要在弯曲段附近加装管夹支撑，减少长期运行下的形变疲劳。该结构的金属材质选择兼顾了耐腐蚀性与结构强度，内壁光滑度满足流体输送的阻力要求，不会因为波纹结构造成过大的压力损失，既可以用于压缩空气、

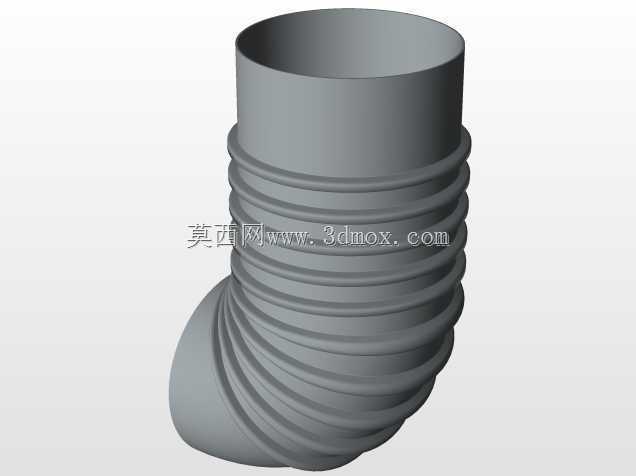

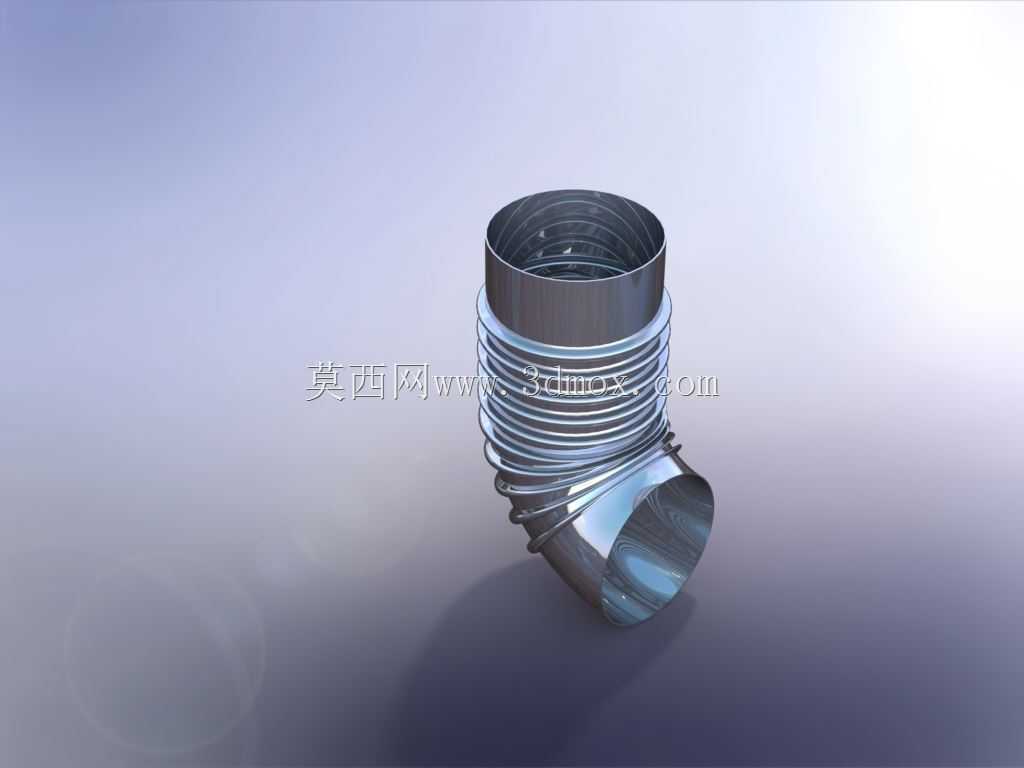

　　冷却水等常规工业流体输送，也能适配部分有温度波动的管路场景，补偿热胀冷缩带来的管路长度变化，替代多段硬管加弯头的复杂连接方案，减少管路接口数量，降低泄漏风险。在三维建模过程中，波纹段的螺旋/环形阵列参数需要和实际加工工艺匹配，保证每一圈波纹的过渡圆角光滑连续，避免建模时出现尖锐棱角导致后续工程图出图、加工仿真时的错误，两端直段与波纹段的过渡位置做了圆弧过渡处理，减少应力集中点，提升结构的疲劳寿命。
