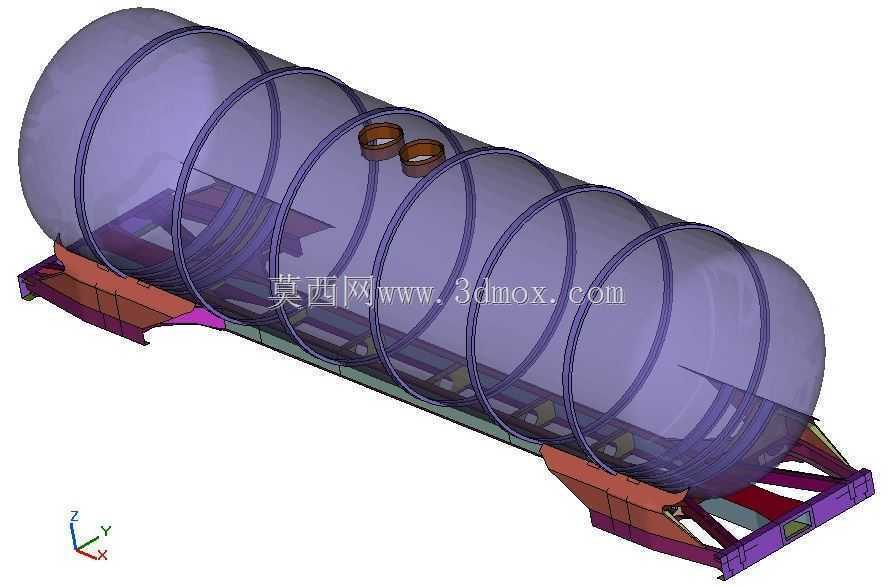

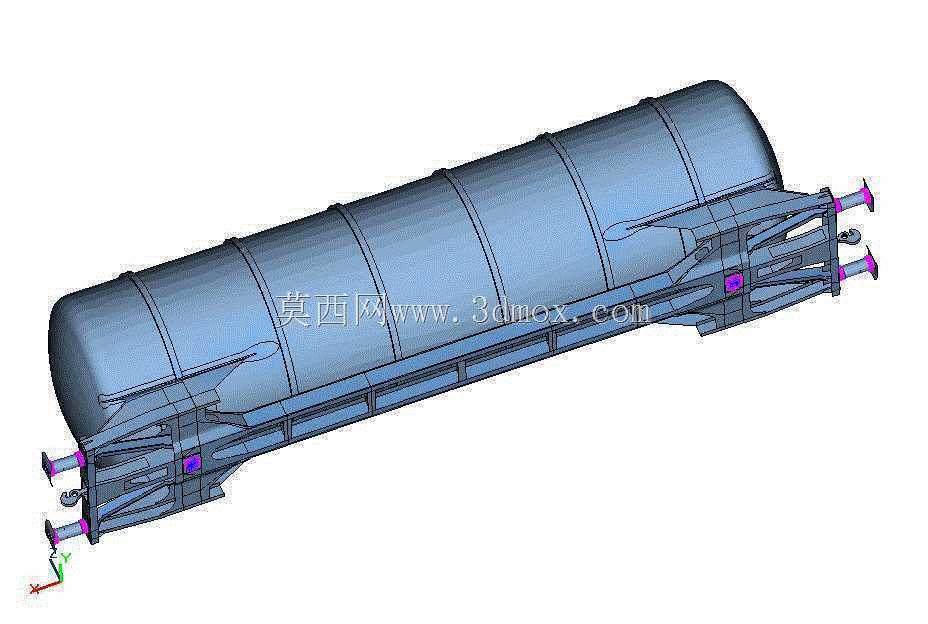

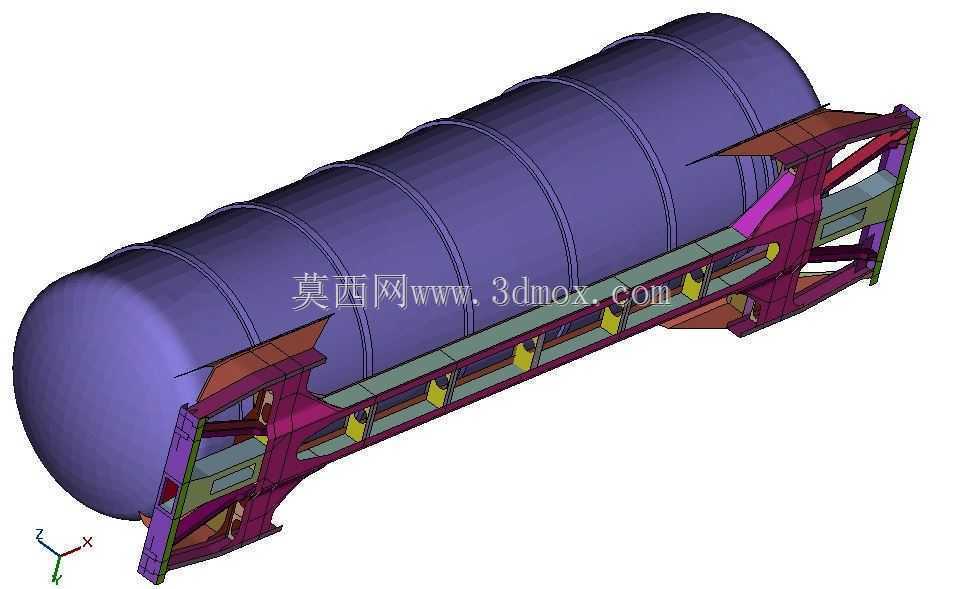

73立方米铁路油罐储运罐体结构

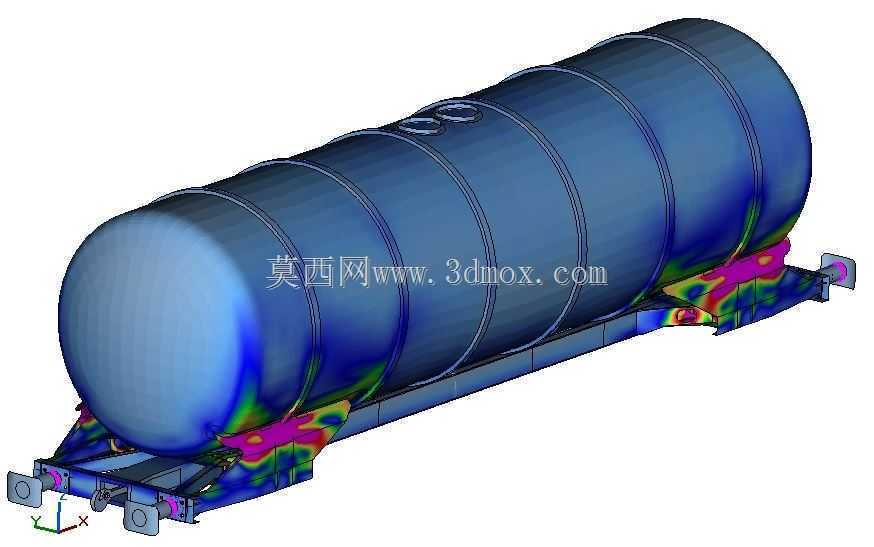

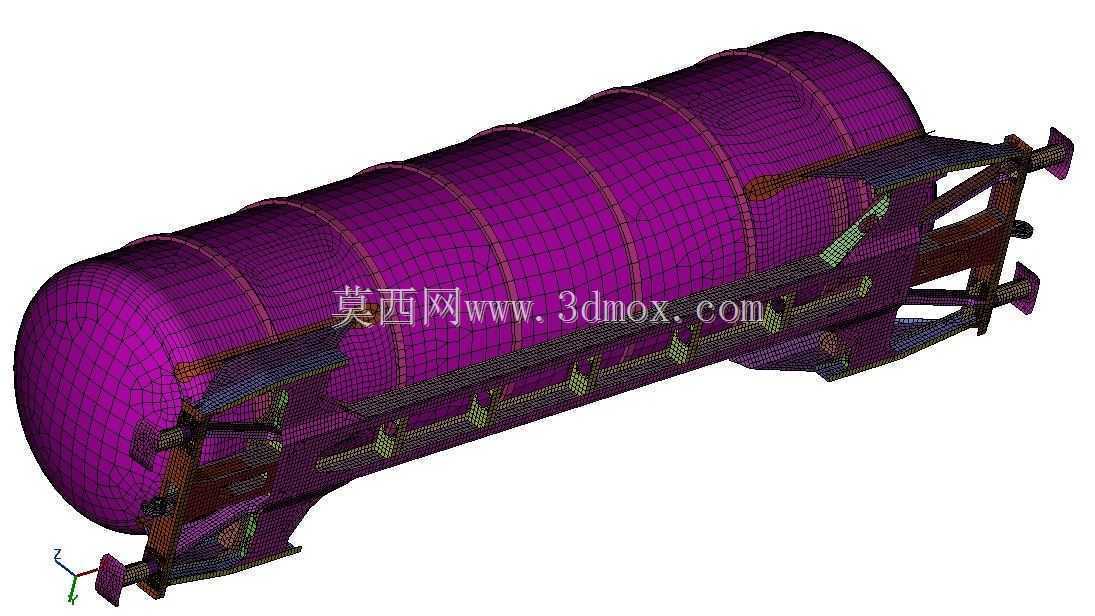

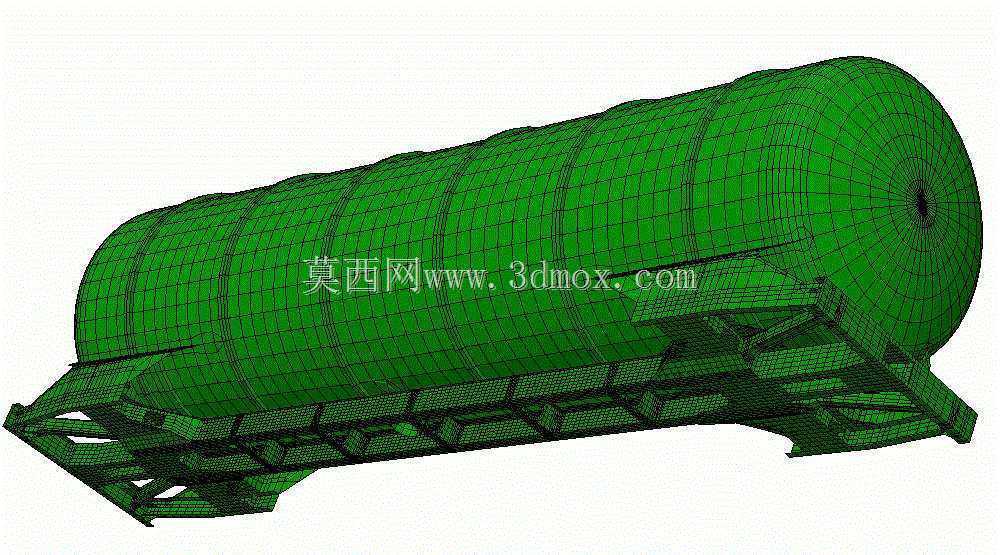

　　这款73立方米容积的罐体结构，主要面向铁路货运场景的液态石油介质储运需求，在设计阶段优先考虑了长距离运输工况下的结构稳定性与介质适配性。罐体主体采用卧式圆筒加两端标准椭圆封头的构型，这类构型在承压类储运设备中应用广泛，能够在同等壁厚条件下更好分散内部介质静压力与运输过程中的交变载荷，避免应力集中带来的结构失效风险。从网格划分的结构来看，建模阶段已经完成了有限元分析的前处理网格剖分，筒体部分采用规则映射网格，封头与支座连接区域做了网格加密处理，能够精准捕捉支座支撑位置、封头过渡段的应力分布，为后续壁厚校核、疲劳寿命计算提供可靠的模型基础。罐体底部的鞍式支座结构完全匹配铁路货运转向架的安装边界，支座与罐体接触位置设置了弧形贴合面，

　　搭配加强筋结构分散支撑反力，避免局部应力过大造成罐体变形；支座上预留的安装孔位完全适配铁路货车的底盘安装尺寸，不需要额外做结构改制就能完成装配对接。在功能设计层面，罐体的容积经过精准核算，73立方米的额定容积能够匹配常见铁路货运专线的载重限值，在不超载的前提下最大化单节车厢的运输效率；筒体壁厚的取值兼顾了承压能力与自重控制，既能够满足石油类介质常温运输的承压要求，也能控制整体自重降低运输过程中的能耗。设计过程中还充分考虑了铁路运输的动态工况，针对启停、弯道行驶、轨道接缝带来的冲击载荷，在支座与罐体连接位置做了局部加强，避免长期交变载荷下出现焊缝开裂问题。整个模型的结构细节完整还原了实物的受力传递路径，从介质载荷到罐体壁面，

　　再通过鞍座传递到底盘转向架，每一处连接结构的建模都符合实际焊接装配的工艺要求，既可以作为结构有限元分析的基础模型，也能为同类型储运罐体的设计改型提供结构参考，帮助设计人员快速完成安装边界校核、载荷工况模拟等前期工作，减少重复建模的工作量。
