昂克车型配套支撑连接支架结构

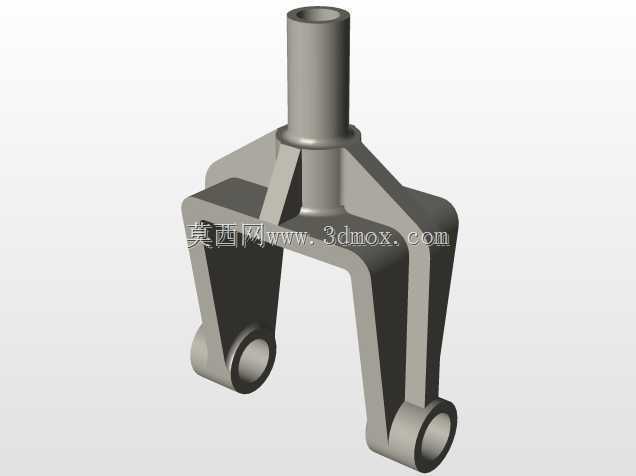

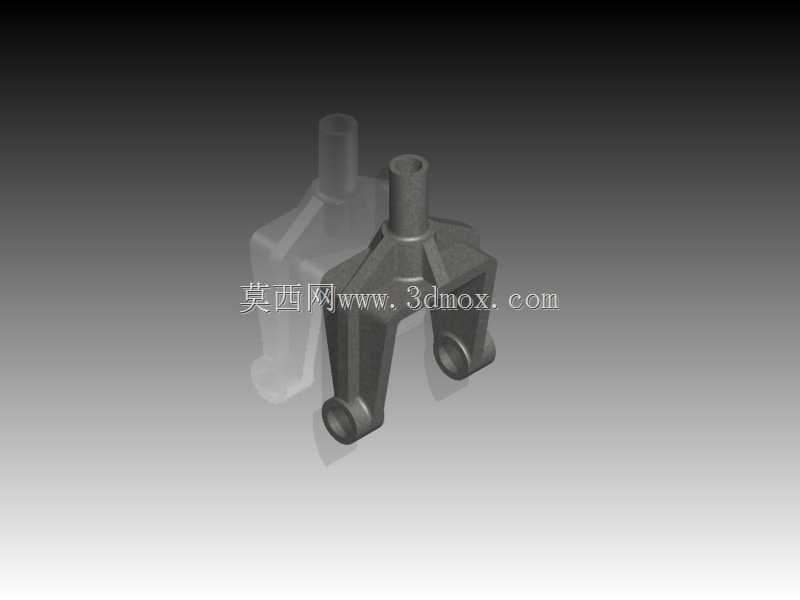

　　这类支架在乘用车辆底盘与副车架连接区域应用广泛，主要承担动力总成附件、悬挂杆件的定位与载荷传递作用，日常工况下需要承受来自路面的交变冲击载荷，同时抵消动力系统运行产生的小幅振动，避免连接部位出现应力集中导致的疲劳开裂。从结构设计来看，主体采用对称式分叉承力布局，顶部设置的圆柱凸台用于对接定位销或穿装固定螺栓，柱体根部做了大圆弧过渡处理，能有效分散竖向载荷的传导路径，避免直角衔接处出现应力断层。下部两个对称的带孔支耳是核心安装接口，孔位内壁预留了衬套压装余量，安装时可压入橡胶衬套或金属轴套，既保证连接销轴的转动自由度，又能通过衬套形变过滤高频振动，减少刚性连接带来的异响与磨损。

　　设计过程中优先考虑了安装边界的适配性，支耳的开孔同轴度公差控制在0.02mm以内，保证两侧安装孔的轴线重合度，避免装配时出现别劲问题；顶部凸台的高度根据周边部件的避让距离设定，既保证连接螺栓的有效啮合长度，又不会和上方的管线、护板产生运动干涉。整体壁厚根据载荷分布做了差异化设计，承力路径上的壁厚比非受力区域厚2mm左右，在保证整体结构强度的前提下尽可能控制自重，符合车辆轻量化的设计要求。

　　从实际使用场景出发，这类支架的铸造拔模斜度设置在1.5度，适配砂型铸造或熔模铸造的工艺要求，表面无需过多机加工即可满足装配精度要求，仅安装孔位与顶部定位面需要做精加工处理，能有效控制量产阶段的加工成本。支架的外轮廓所有棱边都做了R1以上的圆角处理，既避免铸造时出现充型不满的缺陷，也能减少应力集中点，提升构件的疲劳寿命。在装配流程中，该支架可先预装衬套与连接销轴，再整体对接到底盘安装位，顶部凸台穿装固定螺栓后按规定扭矩锁紧，不需要额外的工装辅助定位，能有效提升整车装配的作业效率。针对不同工况的载荷需求，还可通过调整支耳的厚度、开孔直径来适配不同载荷等级的车型，核心结构布局无需大幅改动，具备较好的衍生适配性。
