汽车轮毂带制动总成结构三维设计

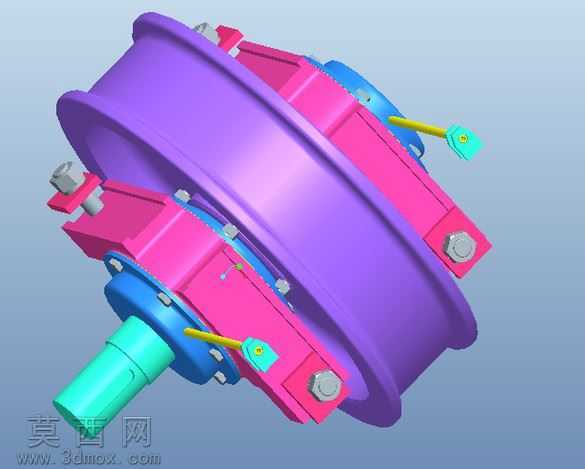

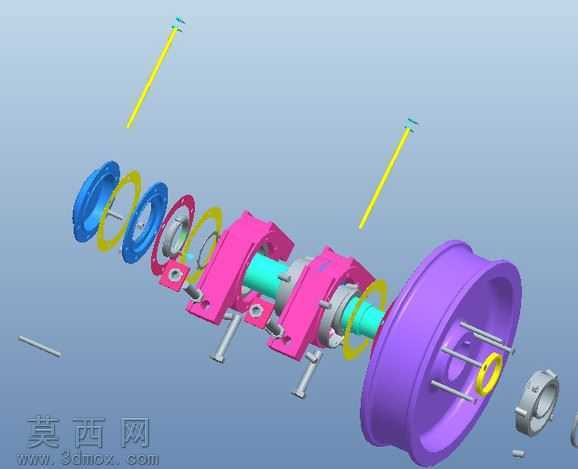

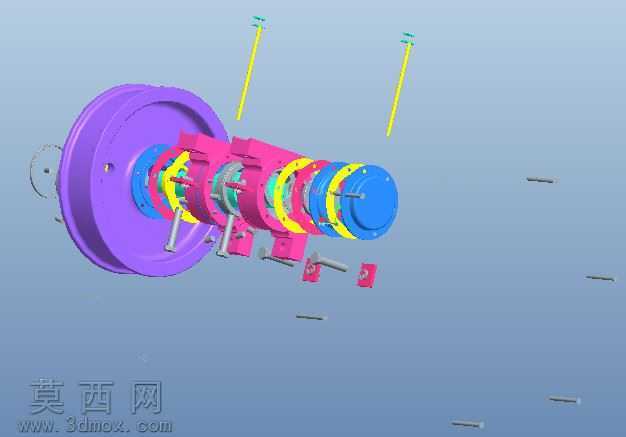

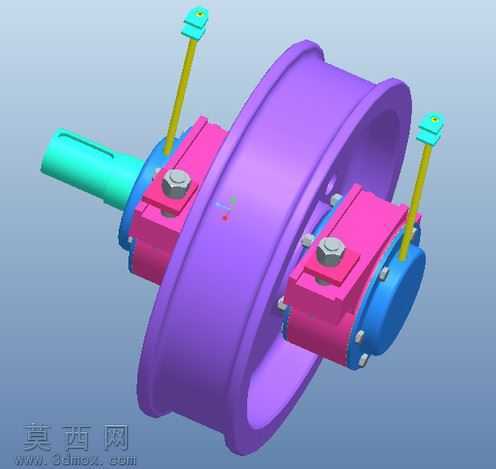

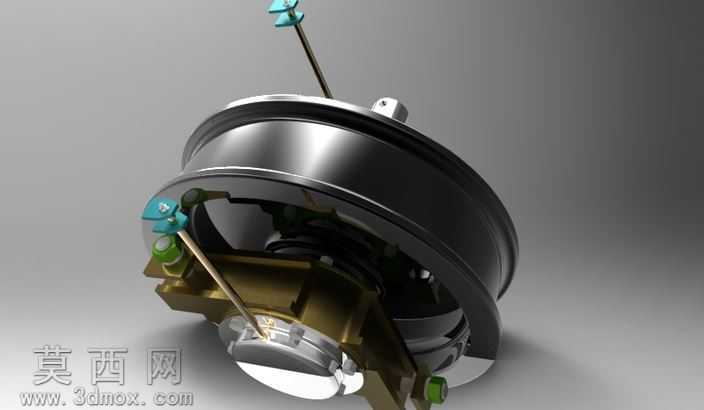

本作品为汽车行走系统核心的车轮带制动集成总成三维设计，建模阶段严格遵循汽车零部件设计的尺寸规范与装配逻辑，依托三维参数化建模能力完成全零件的特征构建。首先针对轮辋部分，采用旋转凸台特征完成基础回转体造型，再通过拉伸切除、圆角过渡等特征加工出轮缘、胎圈座的标准安装曲面，保证轮辋与轮胎配合的尺寸精度，轮辋表面做了多层级的曲面顺滑处理，避免应力集中的尖角结构。针对集成的盘式制动模块，依次完成制动卡钳、制动盘、摩擦片、导向销、安装支架等零件的独立建模：制动盘采用通风盘结构设计，通过圆周阵列特征加工出内部通风散热流道，兼顾制动热衰退性能的结构表达；制动卡钳拆分出钳体、活塞、防尘套等细分零件，还原浮动卡钳的滑动装配结构，导向销部位做了同轴度约束的装配基准设定，保证卡钳滑动过程的自由度符合真实工作逻辑。轮毂连接部分完成了轮辐、轮毂轴承座、螺栓安装孔的细节建模，轮辐采用多辐条轻量化造型，通过阵列特征均匀分布安装孔位，轴承座位置做了加强筋结构设计，还原承载部件的力学强化设计思路。渲染阶段采用金属材质分层赋予：轮辋表面赋予高光亮面镀铬金属材质，调整反射粗糙度参数模拟真实轮毂的镜面金属质感；制动盘赋予灰铸铁磨砂金属材质，添加细微的使用纹理贴图提升真实感；制动卡钳部分做了分色材质处理，卡钳主体为哑光金属漆，摩擦片为复合耐磨材质的深灰粗糙质感，导向销、连接螺栓等标准件赋予镀锌亮面金属材质。场景布光采用三点布光结合环境HDR贴图，主光从侧上方打亮轮辋的高光曲面，辅光补全制动结构暗部细节，轮廓光勾勒总成的整体边缘，通过调整光线折射反射参数，让金属部件的光影层次更具真实质感，最终渲染效果清晰展现车轮总成的装配关系与各部件的结构细节，完整呈现汽车行走与制动集成部件的设计逻辑，可用于汽车零部件结构教学、装配演示、设计参考等场景。
