车用铝坯三轴加工电池顶部固定支架

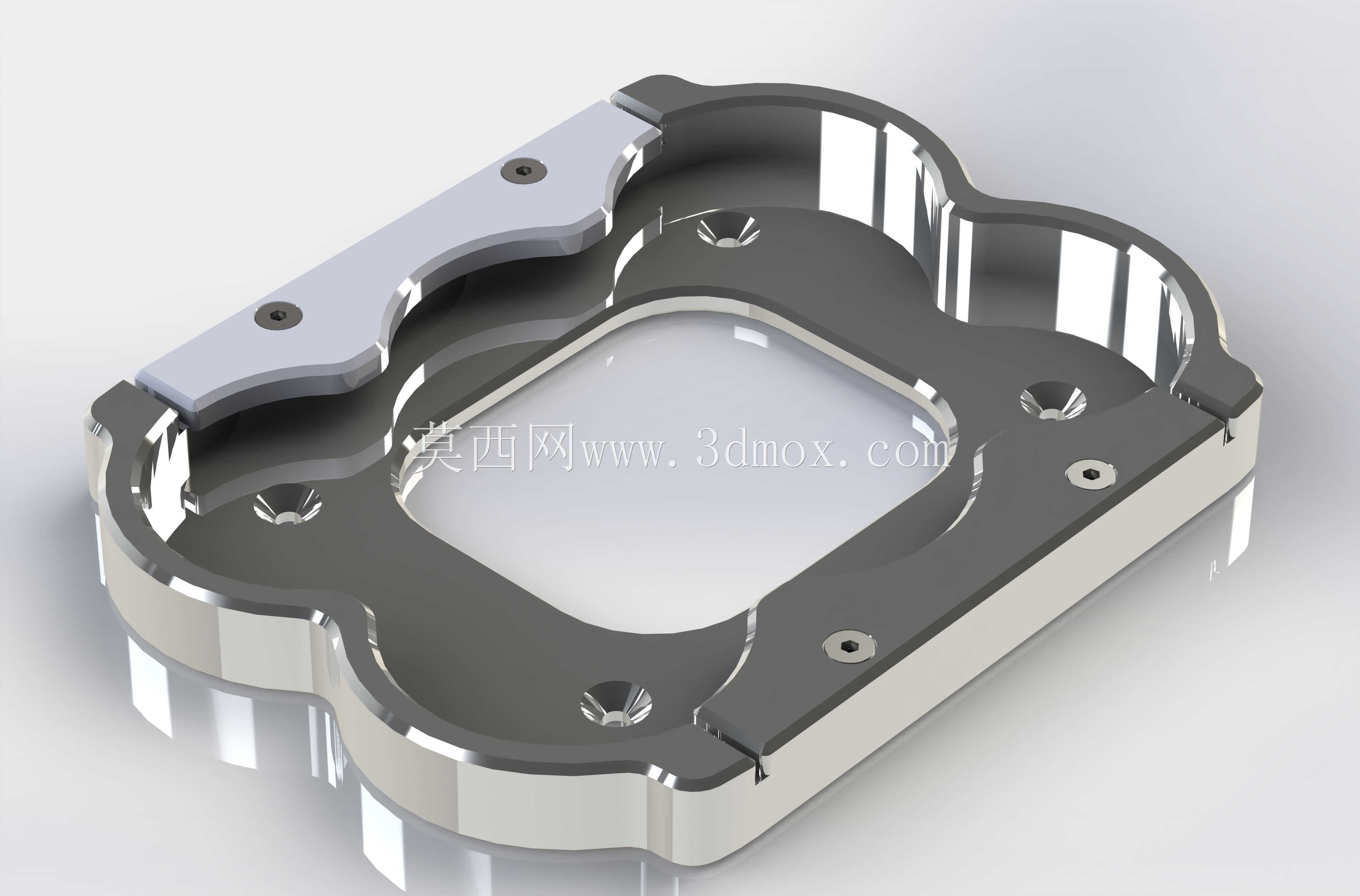

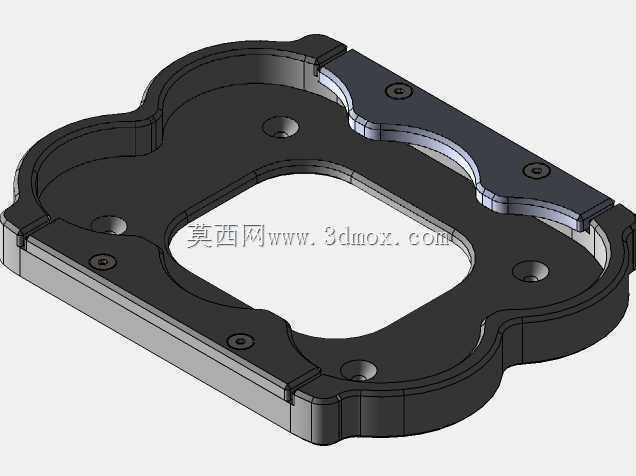

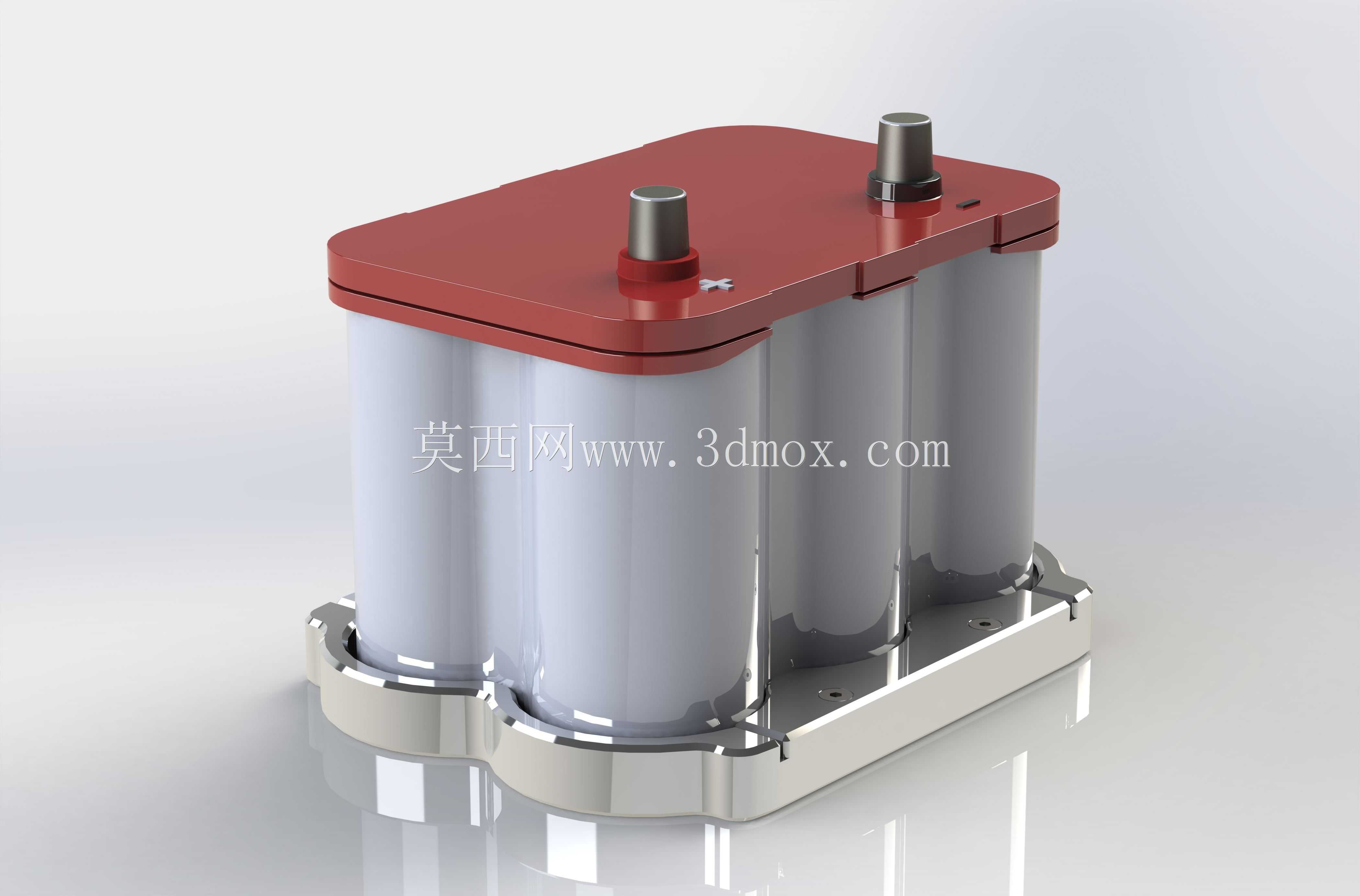

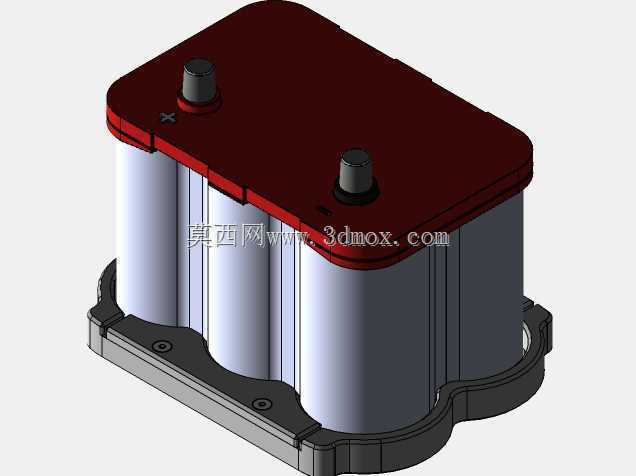

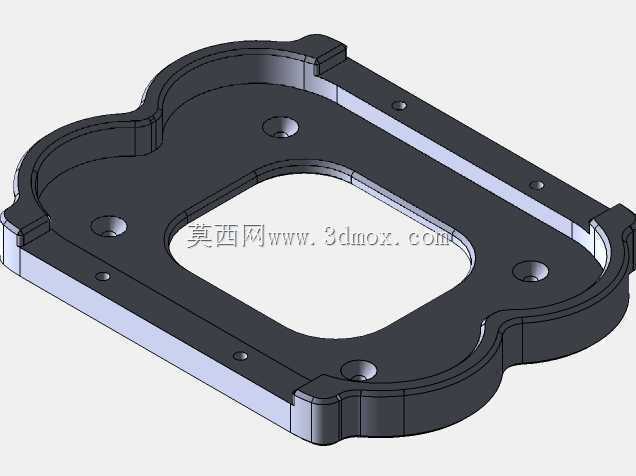

　　这款电池顶部固定支架，主要适配乘用车辆前舱电池组的顶部固定场景，针对铝坯材料三轴加工工艺做了全流程的结构适配，从毛坯选型到走刀路径预留都做了对应优化，不需要额外的五轴加工工序就能完成全结构加工，能有效压缩单件加工的工时与工装投入成本。从实际安装边界来看，支架整体采用异形轮廓设计，外边缘的多段圆弧过渡完全匹配对应Optima规格电池的顶部壳体轮廓，不会和电池顶部的泄压阀、极柱防护结构产生空间干涉，中间的方形镂空区域刚好避让电池顶部的接线端子操作空间，方便后期线束装配与维护操作，不需要额外拆卸支架就能完成接线端子的紧固与检测作业。支架上分布的多个沉头安装孔，孔位坐标完全对应电池顶部预设的安装点位，沉头深度经过精确核算，

　　装配后螺丝端面完全低于支架上平面，不会突出表面剐蹭上方的其他前舱部件，每个安装孔周边都做了局部加厚的凸台结构，能分散螺丝锁紧时的压应力，避免铝件在长期震动工况下出现孔位开裂、滑牙的问题。设计过程中针对三轴加工的工艺特性做了多处细节优化，支架的型腔深度控制在普通三轴机床的Z轴有效行程范围内，所有内侧立壁都做了适配立铣刀加工的拔模斜度，没有倒扣结构，不需要定制特殊成型刀具就能完成全部型腔加工，外边缘的倒角全部采用统一R角参数，减少加工过程中的换刀次数。支架主体的承力面做了下沉式的型腔设计，既能在保证结构强度的前提下削减整体重量，型腔的底面平面度公差控制在0.05mm以内，和电池顶面接触时能保证受力均匀，

　　不会出现局部应力集中导致的电池壳体变形问题，边缘的凸起挡边刚好卡在电池顶部的定位槽内，装配时能快速完成定位，不需要额外做治具对位，能提升总装环节的装配效率。针对车载工况的震动特性，支架的各个转角位置都做了圆弧过渡处理，避免直角位置的应力集中，在车辆长期行驶的颠簸震动下，不会出现应力疲劳断裂的问题，支架的整体厚度经过受力仿真校核，在满足电池固定压紧力要求的前提下，尽可能压缩材料厚度，控制整体重量，符合车辆轻量化的设计需求。
