法兰安装式3:1减速齿轮箱结构设计

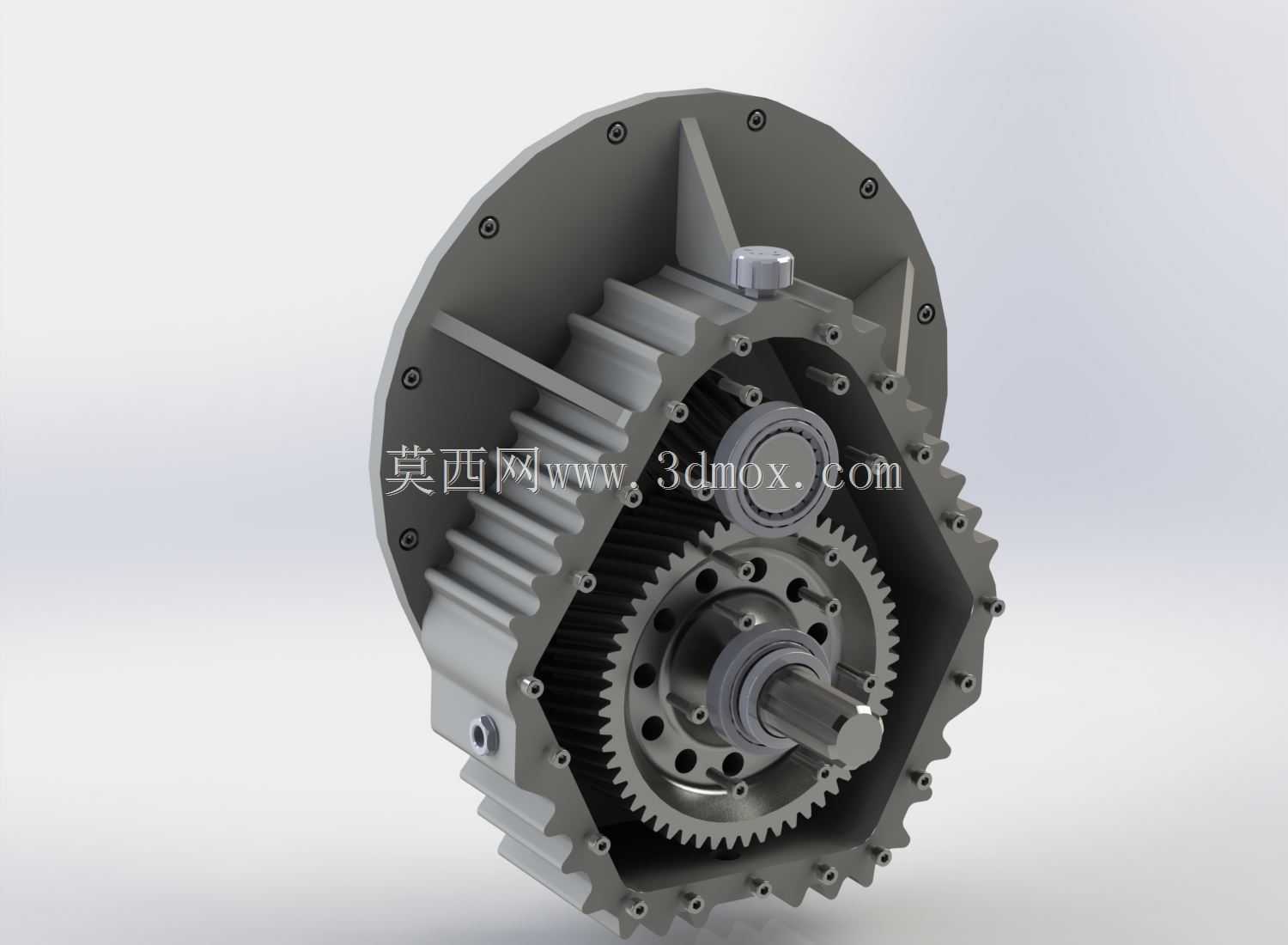

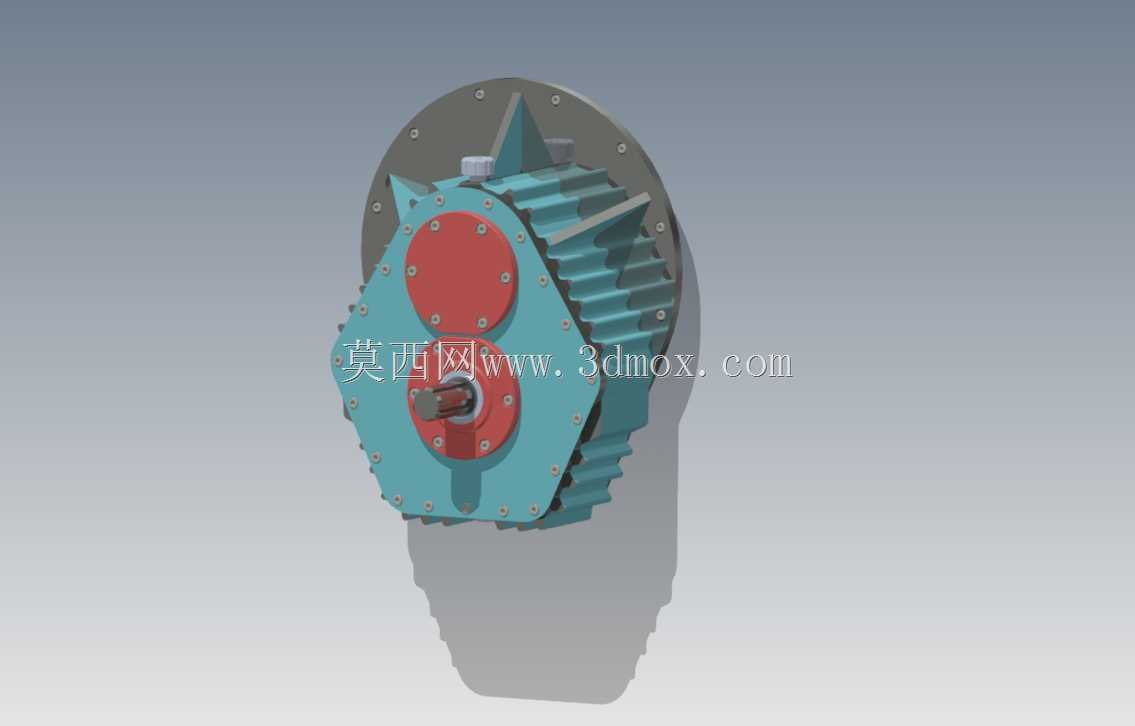

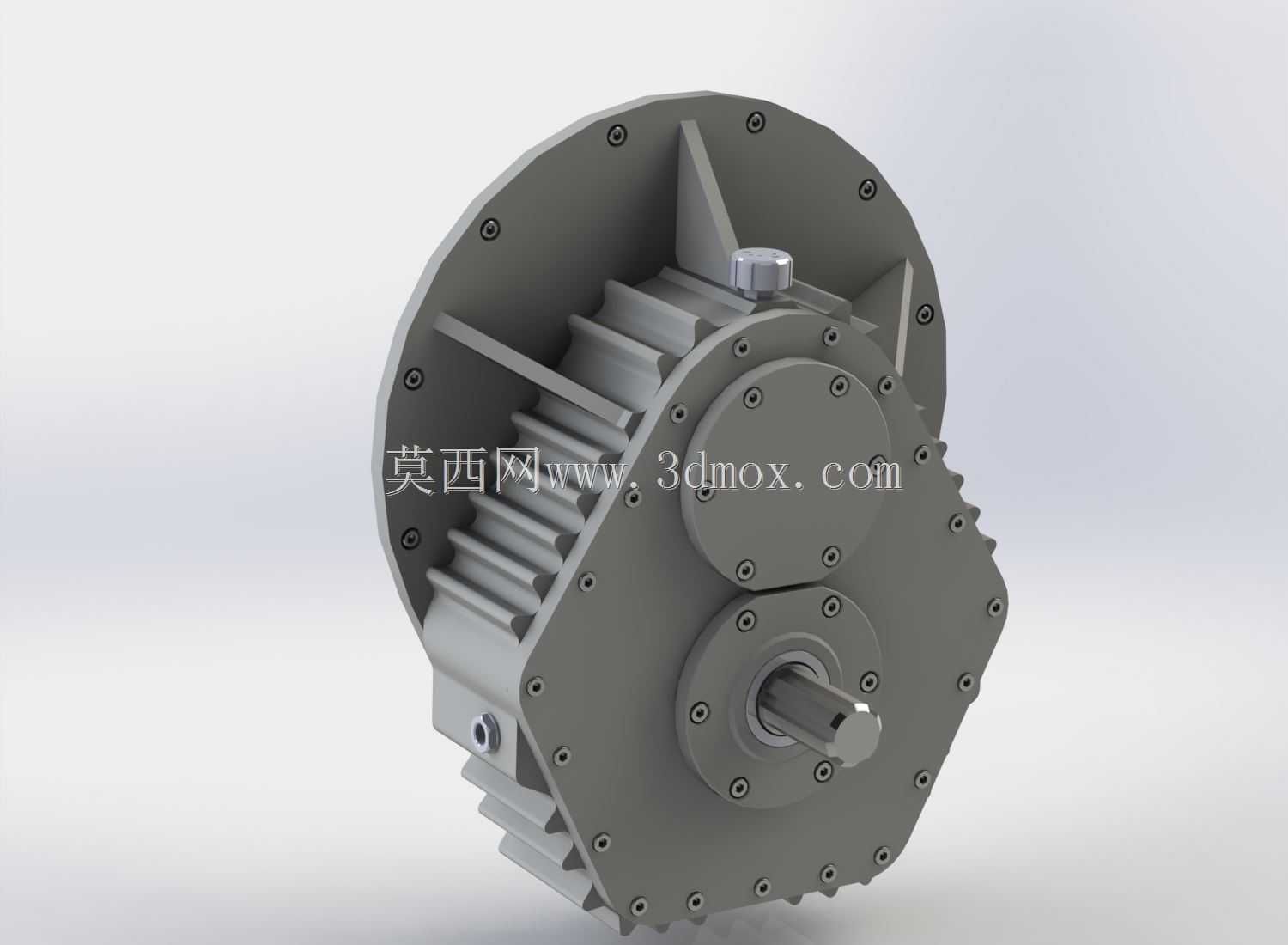

　　这款法兰安装式减速齿轮箱采用3:1固定传动比设计，核心适配搭载SAE 3规格飞轮、11.5英寸飞轮直径的动力端配套，常见于农用动力机组、固定工业泵组的动力传输环节，可直接匹配对应规格飞轮端面完成对接安装，无需额外制作过渡连接法兰，能大幅缩短现场安装的调整周期。从实际负载适配来看，该齿轮箱可稳定承载75kW级泵型负载，适配工况多为连续运转的给排水、农用灌溉、小型工业流体输送场景，这类场景对传动部件的运行平稳性、长期可靠性要求较高，设计阶段针对这类需求做了对应结构优化。齿轮副采用螺旋齿形设计，齿部螺旋角设置为14度，啮合压力角选用20度标准值，相比直齿传动结构，螺旋齿啮合过程中重合度更高，传动过程的冲击载荷更小，运转噪音更低，

　　能有效降低齿面局部接触应力，延长齿轮副的疲劳使用寿命。箱体采用分体式法兰拼接结构，所有连接点位均采用螺栓紧固密封，箱体外部设置有散热筋结构，可在连续运转过程中增大散热面积，避免箱体内润滑脂温度过高导致润滑性能下降。输出轴采用带扁位的轴头设计，可直接与带键槽的联轴器、带轮部件配合，传递扭矩过程中不会出现周向打滑问题。设计阶段将所有轴承、密封件的安装位都做了独立的零件号拆分，后续维护更换易损件时可直接对应零件号采购备件，无需对箱体做额外测绘加工。箱体的安装法兰端面做了精加工止口设计，对接安装时可直接与动力端飞轮壳止口配合定位，能保证输入轴与动力输出轴的同轴度控制在合理公差范围内，避免安装偏心导致的轴承额外载荷、轴封偏磨漏油问题。

　　箱体检修口采用独立盖板密封，日常检查齿轮啮合状态、补充润滑脂时无需拆解整个箱体，大幅降低日常维护的工作量。整体结构紧凑，径向安装尺寸控制在适配飞轮壳的边界范围内，不会额外增加动力单元的径向占用空间，适配原有安装空间紧凑的改造类项目，无需对原有安装基座做大规模改动即可完成替换安装。
