十英寸液压驱动旋转气闸结构设计

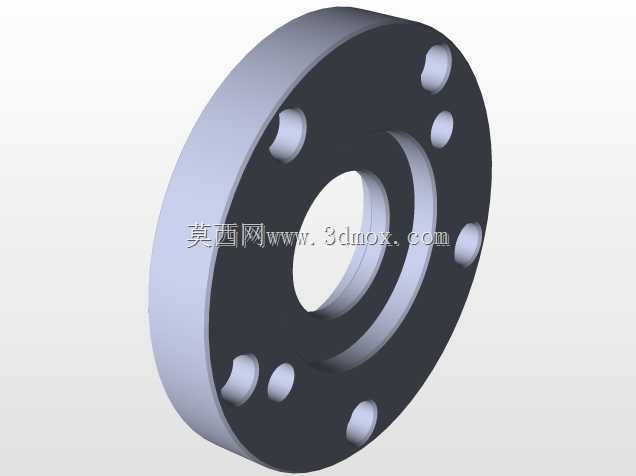

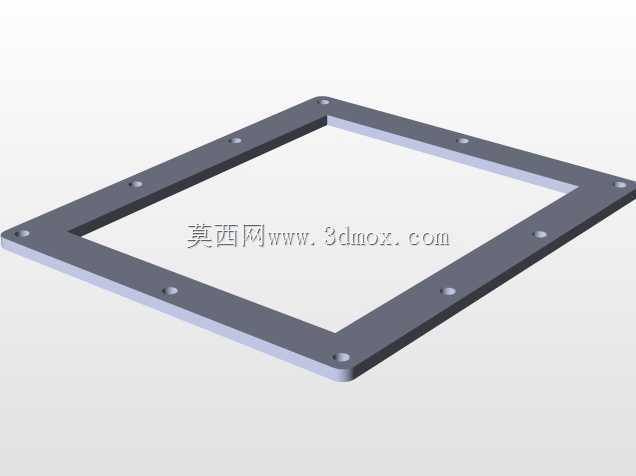

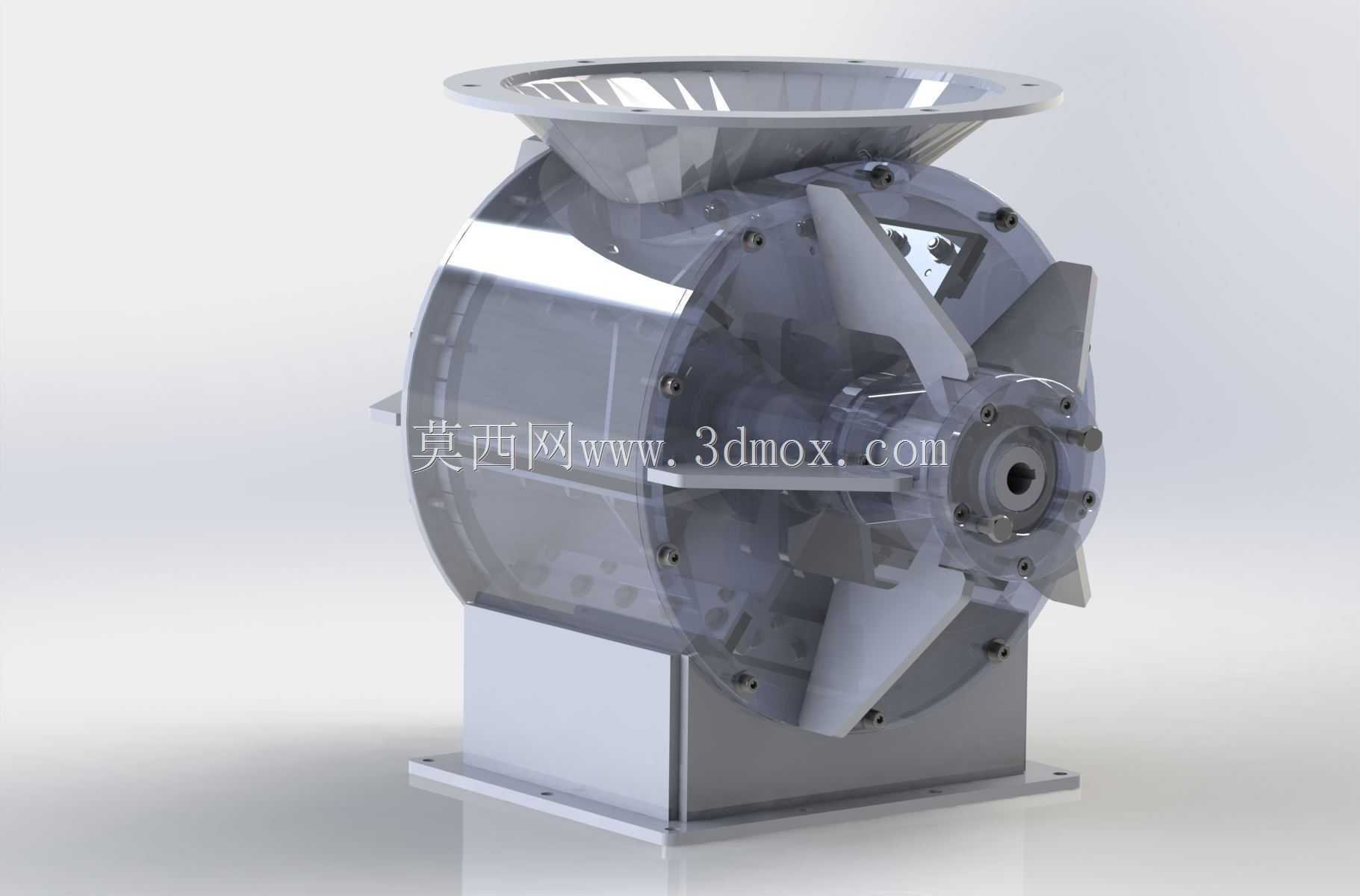

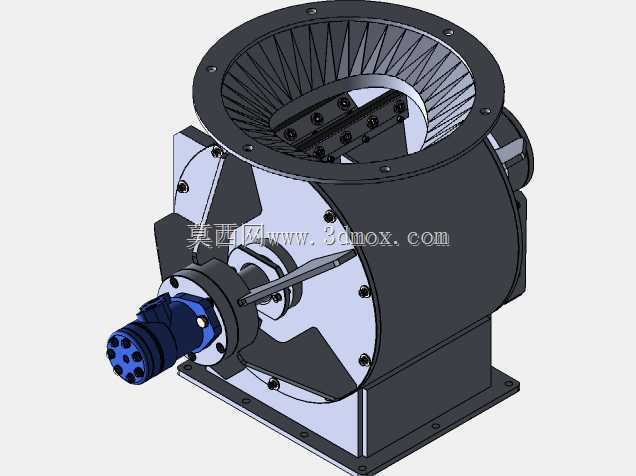

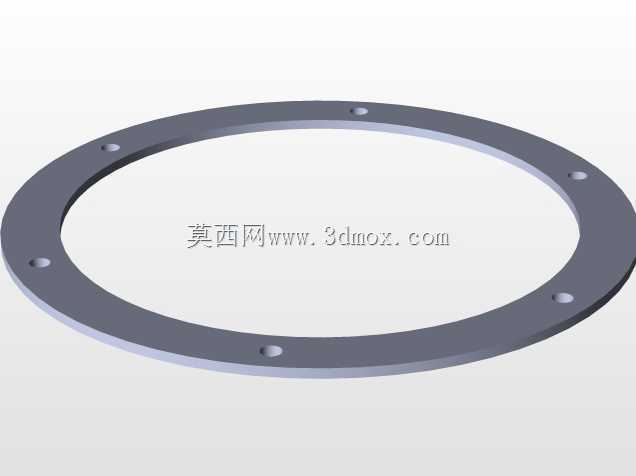

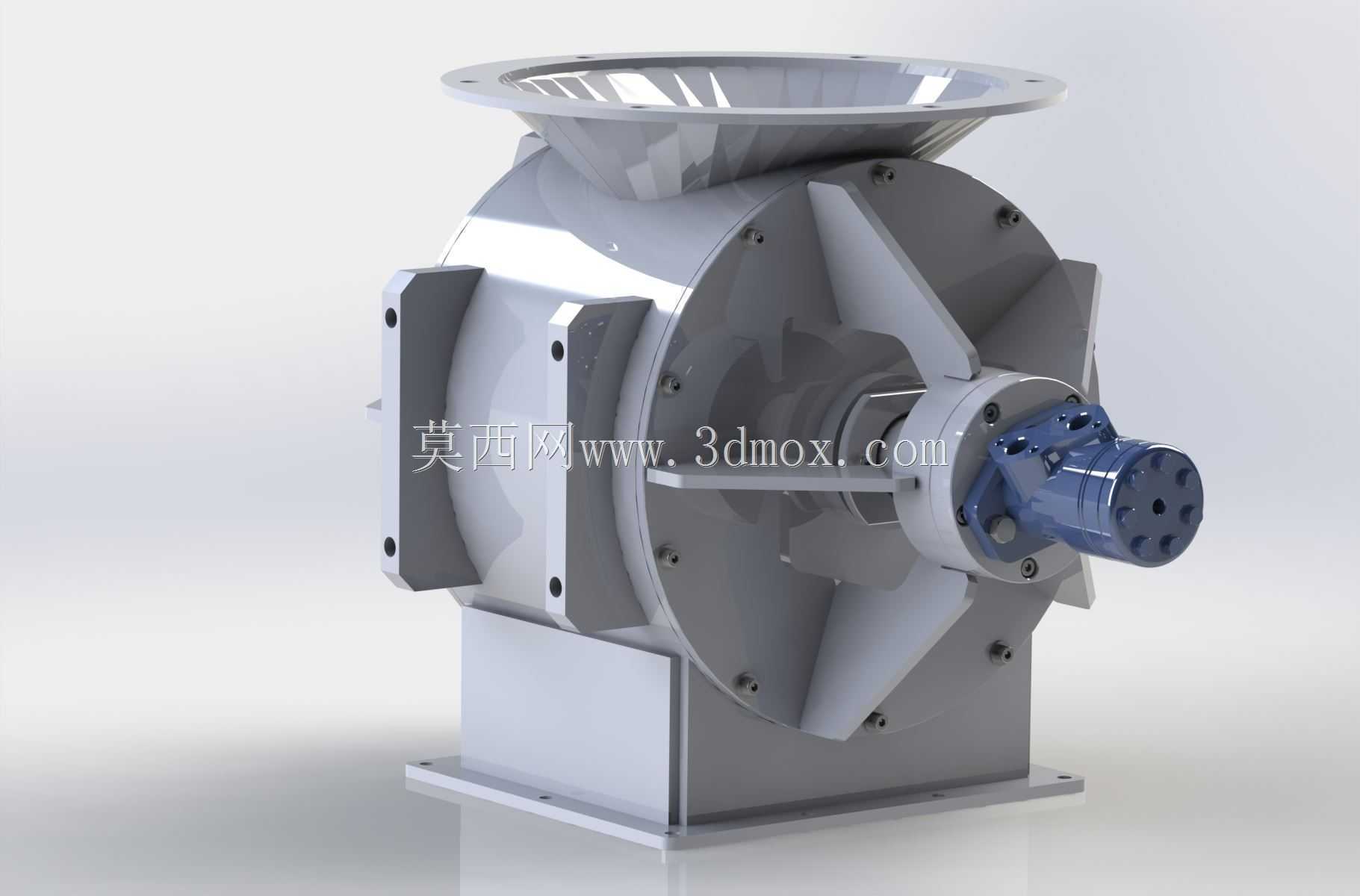

　　在真空粉体输送、负压除尘、粮食加工等涉及压差工况的物料输送系统中，旋转气闸是承担锁气、均匀给料核心功能的关键部件，这款十英寸规格的液压驱动旋转气闸，正是针对中高扭矩、连续运行的真空应用场景开发的结构方案。从安装边界来看，设备上部采用标准圆形法兰接口，可直接对接十英寸管径的料仓落料口或输送管道入口，下部为方形出料接口搭配一体式安装底座，底座预留的螺栓安装孔位可直接固定在设备机架或输送管线的支撑结构上，整体安装无需额外制作过渡连接支架，能有效缩减现场安装的配作工作量。

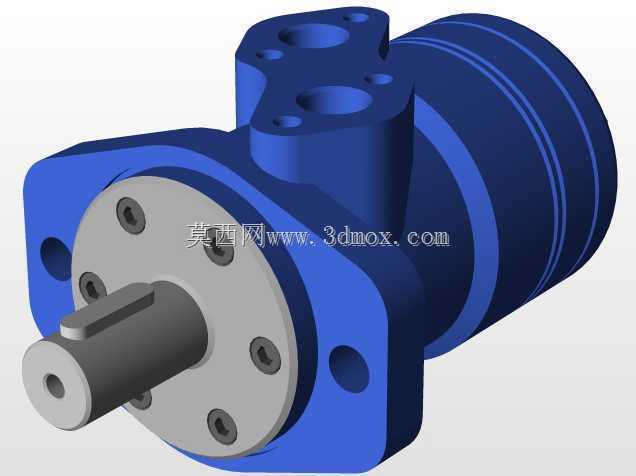

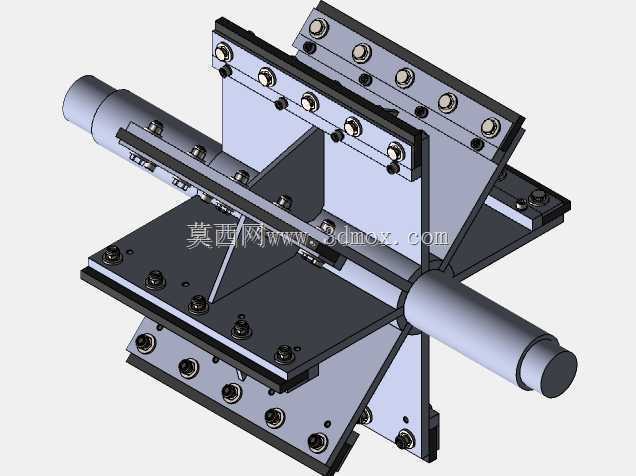

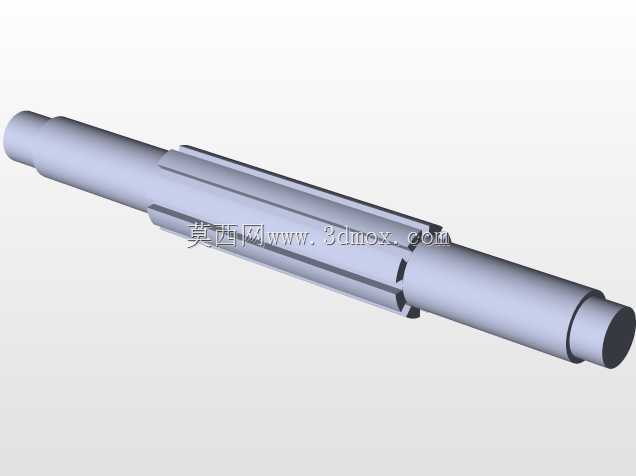

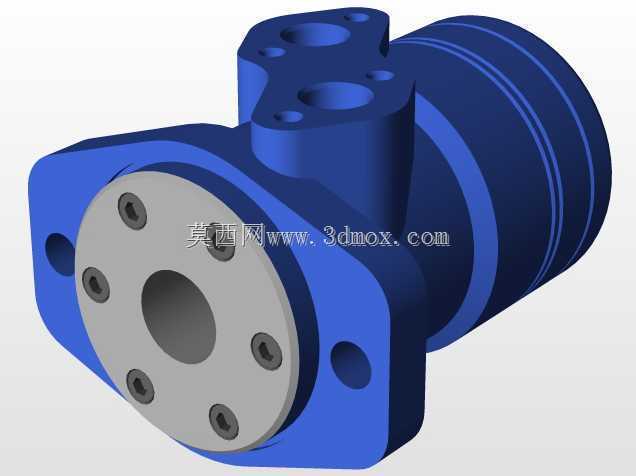

　　驱动端采用液压马达直连转子的结构形式，相比常见的减速电机驱动方案，液压驱动的输出扭矩更大，可适应物料中夹杂少量硬质颗粒、转子负载波动较大的工况，同时液压驱动的转速调节范围更宽，可根据实际输送量需求灵活调整转子转速，适配不同物料的给料速率要求。转子部分采用可更换叶片的结构设计，叶片与转子本体通过紧固件连接，当叶片长期运行出现磨损、导致与壳体内腔间隙变大影响锁气效果时，无需整体更换转子总成，仅需拆卸更换磨损的叶片即可恢复设备性能，大幅降低后期运维的配件成本与停机维护时长。

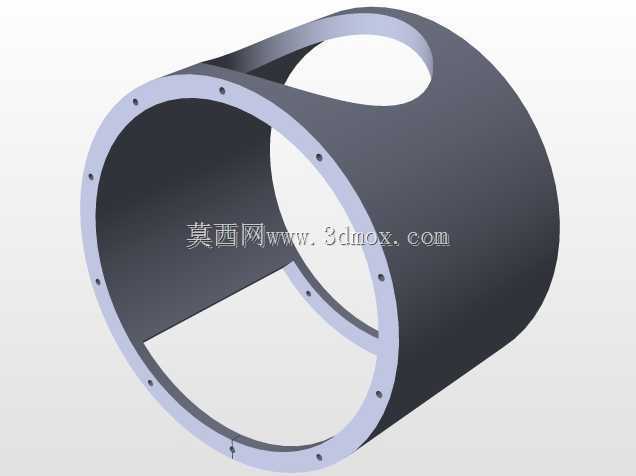

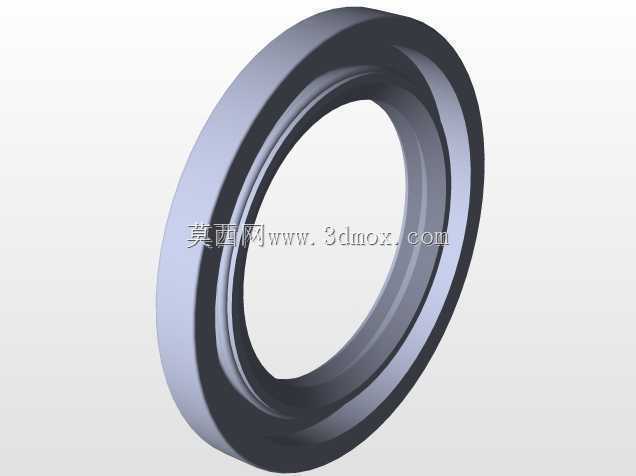

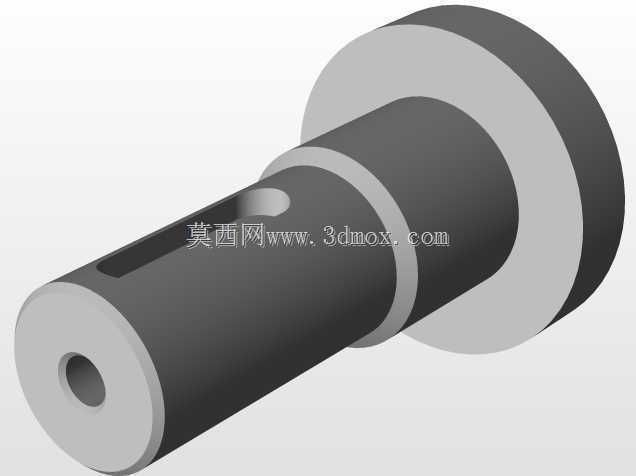

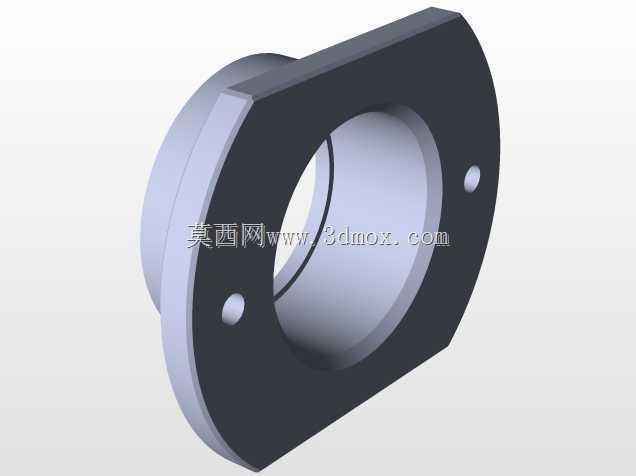

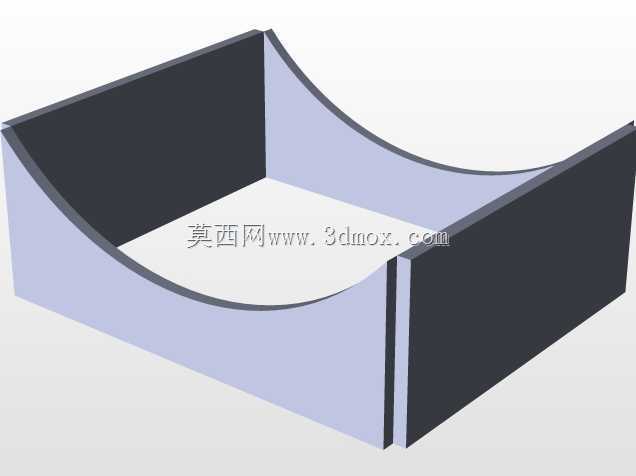

　　壳体采用上下分体式的结构设计，中分面设置密封槽搭配密封件，既保证内腔的气密性满足真空工况的压差要求，也方便检修时拆开壳体清理内部残留物料、检查叶片磨损情况。壳体两侧的端盖设置有轴承安装位与密封结构，可避免运行过程中粉体物料进入轴承部位造成轴承卡滞磨损，延长核心转动部件的使用寿命。在结构设计过程中，重点校核了转子在最大压差工况下的结构刚度，避免转子受压差作用产生形变与壳体内壁发生刮擦，同时对液压马达与转子的连接轴做了同轴度公差约束，保证高速运行时的转动平稳性，降低运行过程中的振动与噪音。设备的进出口法兰尺寸、底座安装孔距均匹配行业通用的十英寸气闸安装标准，可直接替换同规格的传统电机驱动旋转气闸，无需对现有管线与安装基础做改造，适配性较强。
