立式储粮筒仓钢结构三维设计模型

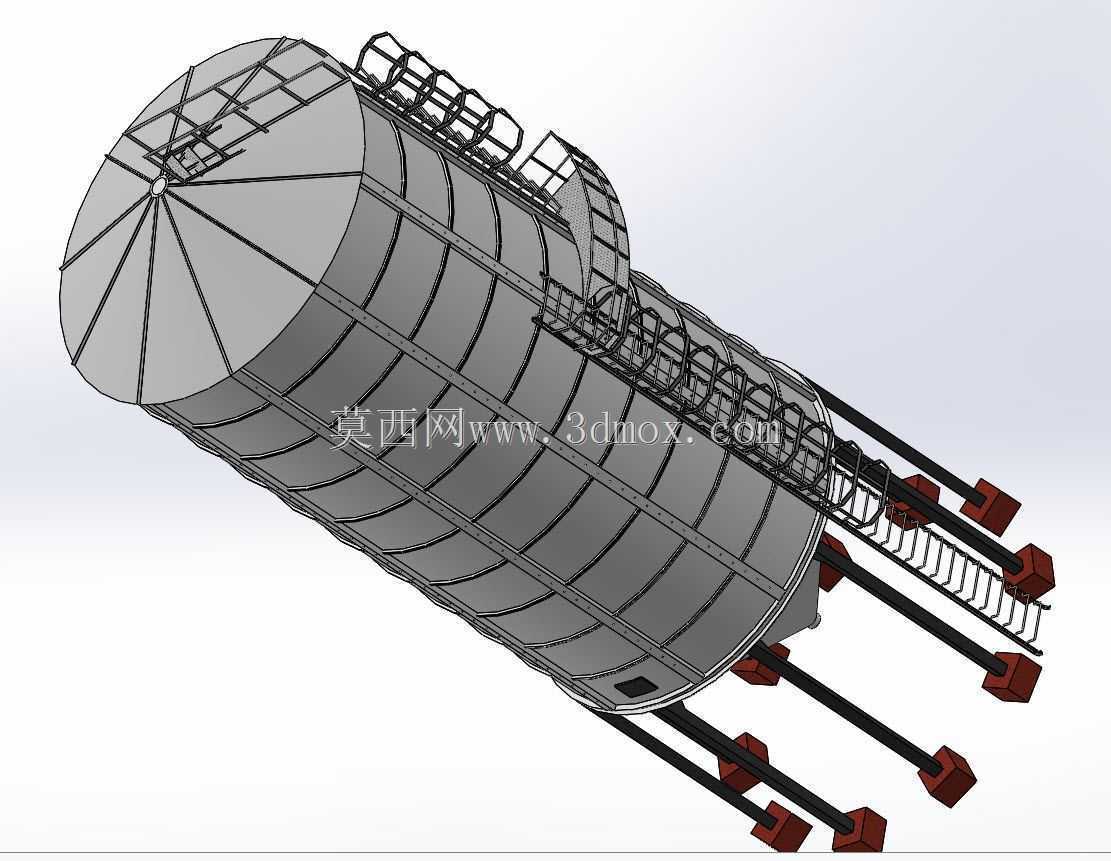

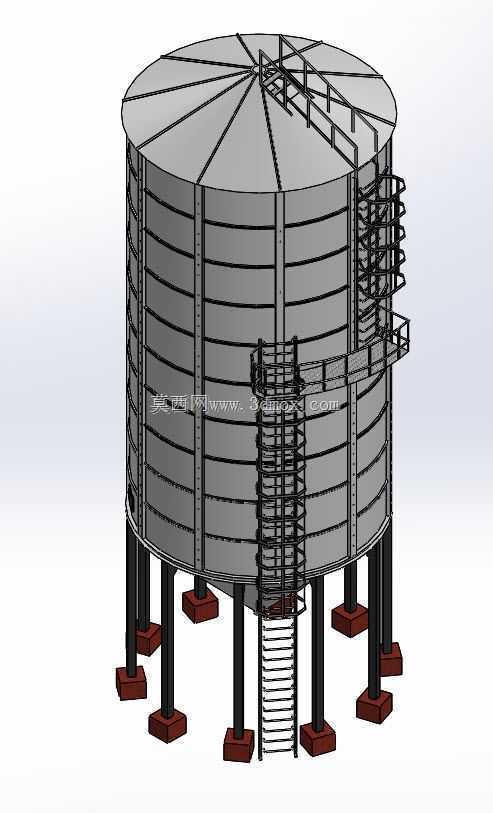

　　该储粮筒仓模型还原了粮食物流中转库、粮食加工企业原料仓储环节常用的立式散粮存储设备结构，整体采用落地式多立柱支撑布局，仓体主体为圆柱形薄壁钢结构，顶部设置锥台形防雨仓顶，配套沿仓壁螺旋爬升的检修爬梯与环形安全护栏，爬梯中段设置过渡休息平台，满足日常仓体检修、粮情监测设备布设的人员通行需求。仓体下部采用多根均匀分布的斜向支撑立柱，每根立柱底部配置独立承重基础墩，将仓体满载时的竖向荷载均匀传递至地面硬化层，支撑结构的排布避开了仓底出料口的安装空间，可适配后续出料输送设备的对接安装。设计过程中优先考虑散粮存储的荷载特性，仓壁采用环向加劲肋分段加固的结构形式，避免散粮侧压力导致仓壁局部变形，

　　加劲肋的间距根据不同高度位置的粮食侧压力梯度做差异化设置，下部仓壁侧压力更大，加劲肋排布更密，上部仓壁可适当加大间距以控制整体用钢量。仓顶设置环形巡检通道与中心入料口预留位，入料口周边设置防护栏杆，可对接粮食提升机的出料溜管，实现散粮的顶部入仓作业；仓壁下部预留料位计、测温电缆等粮情监测元件的安装接口，无需现场二次开孔破坏仓体结构。模型完整还原了爬梯与仓壁的连接节点、支撑立柱与仓壁的焊接节点、仓顶檩条的排布逻辑，所有结构件的连接位置均做了工程化的倒角与加强处理，避免应力集中导致的结构疲劳损坏。从安装边界来看，该筒仓整体占地范围以底部支撑立柱的外轮廓为基准，安装时需保证各基础墩的标高差控制在允许范围内，避免仓体倾斜导致的局部荷载过载；爬梯的最下端距离地面预留安全距离，可配套设置地面防护笼，防止非作业人员随意攀爬。仓体的出料端位于底部中心位置，支撑立柱的跨距足够容纳常见的埋刮板输送机、皮带输送机等出料设备布置，无需额外调整支撑结构位置。
