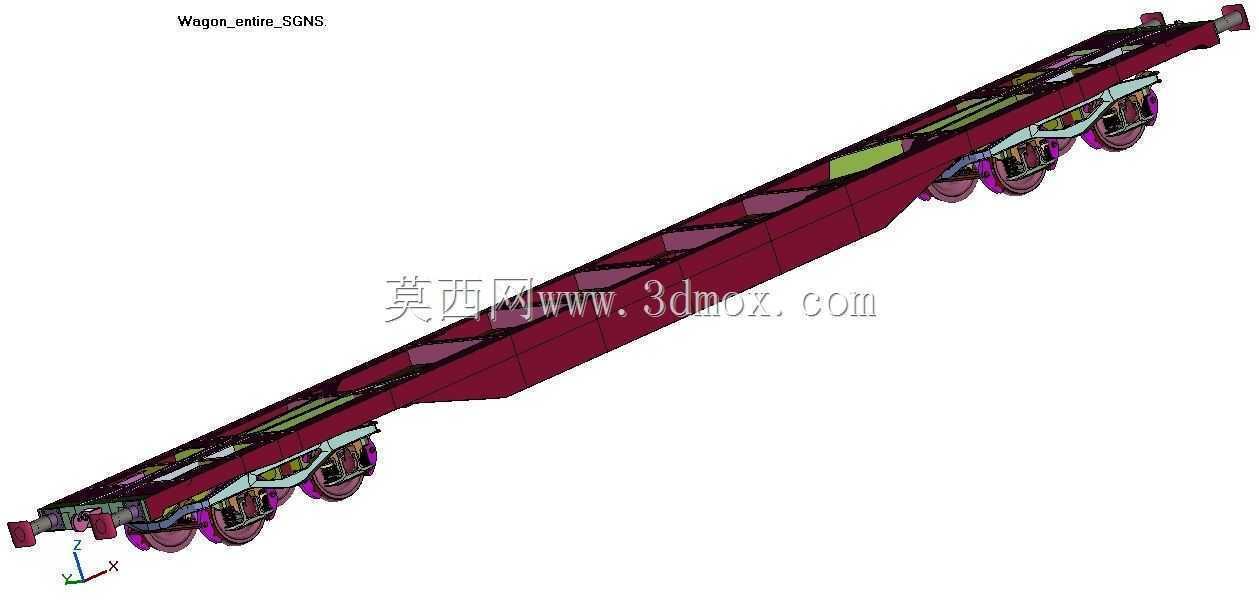

SGNS型铁路货运平车结构三维设计

　　该模型还原的是铁路货运体系中用于大宗成件、集装箱及长大货物运输的SGNS型平车核心结构，在干线铁路货运、港口集疏运、厂矿专线转运场景中承担主力运载功能，适配标准轨距线路的常态化编组作业需求。设计过程中优先考虑重载工况下的结构刚度匹配，车体主承载梁采用变截面箱型结构布局，沿车长方向根据载荷分布调整腹板厚度与加强筋排布位置，避免局部应力集中导致的长期服役疲劳损伤，同时控制整车自重以提升有效载重占比。走行部采用多轴转向架配置，每台转向架的轮对轴箱定位、弹簧减震组、基础制动装置均按实际装配关系完成建模，轮对与轨面的接触边界、转向架与车体的心盘连接间隙均保留工程实际的配合公差逻辑，可直接用于运动干涉校验与动力学仿真分析。

　　车体承载面设置有标准集装箱锁闭装置安装位，同时预留了通用货物捆绑栓座的排布空间，侧部结构兼顾了人员调车作业的踏脚与扶手安装位置，端部车钩缓冲装置的安装界面符合铁路行业通用连挂标准，可与同类型货运车辆完成编组连挂的装配验证。建模过程中对各部件的安装边界做了明确区分，车体底架的附属件安装孔位、走行部的管线排布空间、制动系统的组件安装间隙均按实际检修维护需求预留操作空间，避免后续细化设计时出现部件干涉问题。整体结构的尺寸链完全对标现役同类型货运平车的参数标准，车体长度、转向架中心距、轨距、承载面高度等核心尺寸均符合铁路机车车辆限界要求，不会出现超出线路运行限界的结构突出问题，可用于货运场站的装卸作业模拟、车辆编组调度仿真以及新入职设计人员的铁路货车结构认知教学场景，也可作为同类型货运车辆改型设计的基础结构参考框架，帮助设计人员快速梳理平车类产品的载荷传递路径与部件装配逻辑。
