卧式齿轮减速电机一体化传动结构

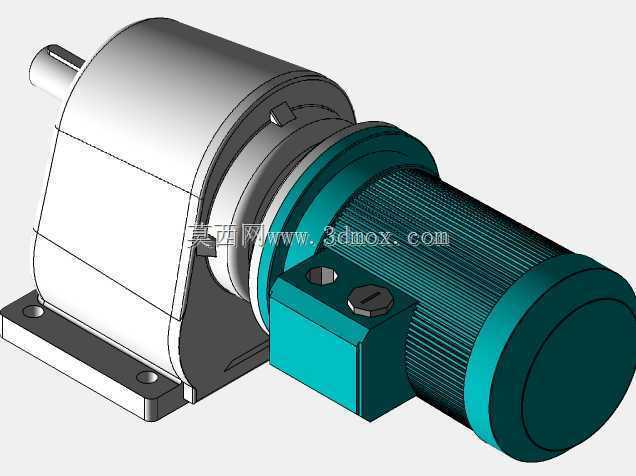

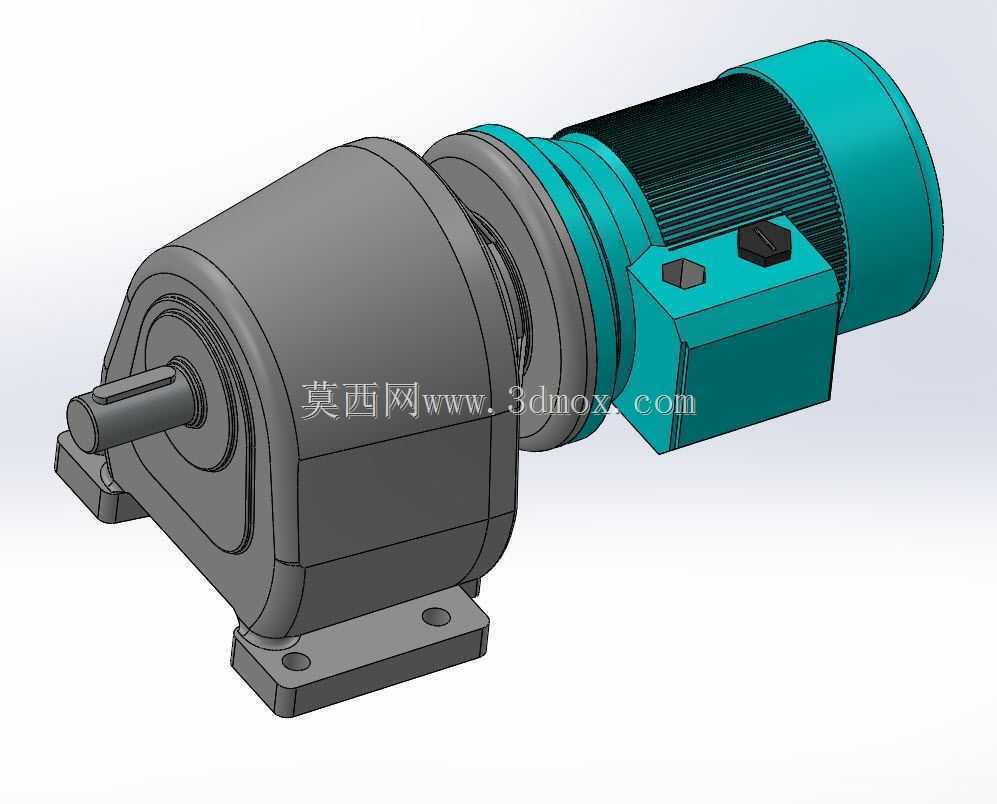

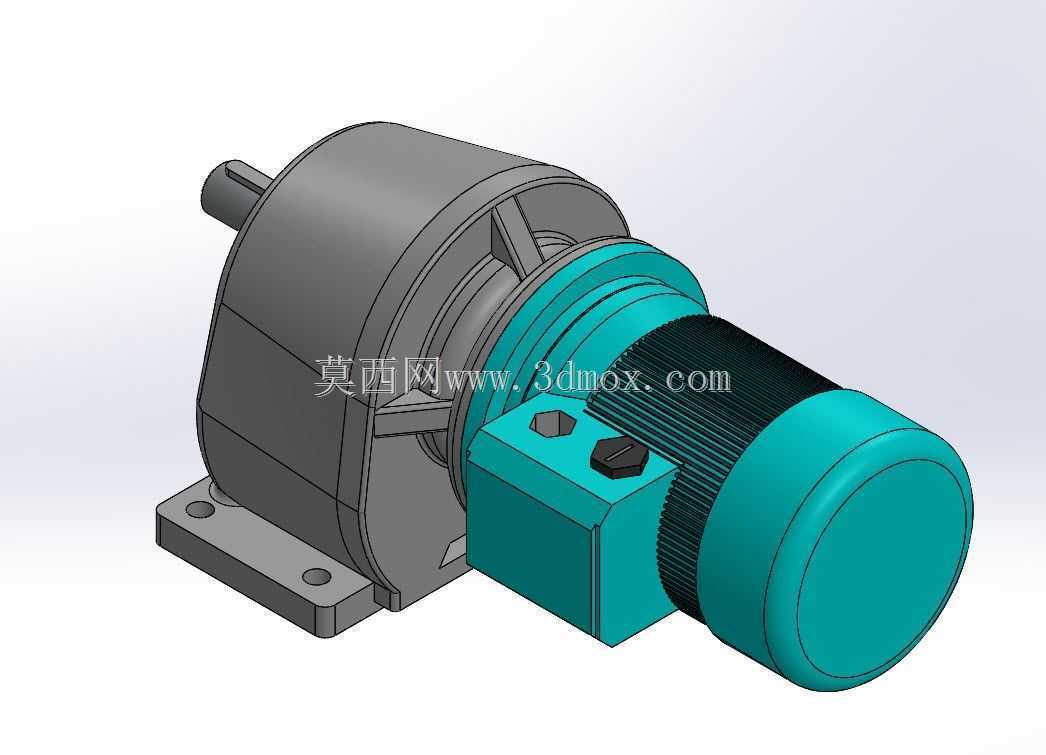

　　这款一体化齿轮减速传动单元，常被应用在轻工输送、食品包装、小型自动化生产线的动力端，作为整套设备的动力输出核心，它把电机的高转速低扭矩输出，通过内置齿轮组的减速增扭作用，转化为适配负载端需求的低转速大扭矩动力，省去了现场额外搭建联轴器、对接独立减速箱的装配工序。从结构设计来看，电机端与减速箱采用直连法兰式对接，同轴度在建模阶段就做了公差约束，避免现场装配出现不同心导致的轴承偏磨、输出轴跳动问题。减速箱壳体采用灰铸铁材质的建模设定，底部预留的两个安装脚座开有长圆形安装孔，能适配安装基面一定范围内的孔位偏差，安装时不需要额外加工过渡连接板，直接通过螺栓固定在设备机架的安装平面即可。输出轴采用单伸位平键轴结构，轴伸长度、

　　键槽尺寸都匹配常规链轮、同步带轮、联轴器的安装标准，选型时不需要额外做轴头改制。接线盒设置在电机壳体侧上方，建模时预留了足够的接线操作空间，现场布线时不会和周边机架、护罩产生干涉。设计过程中优先考虑了日常维护的便利性，减速箱壳体上预留了油位观察、注油、排油的结构位置，不需要拆解整机就能完成润滑油的更换与油位检查。整机的外形轮廓做了圆角过渡处理，没有突兀的外凸尖锐结构，在设备内部安装时能减少对周边布线、管线的剐蹭风险。安装边界方面，整机轴向总长度控制在适配多数小型设备机架的安装空间范围内，电机端的外径、减速箱的中心高都遵循行业通用的安装尺寸规范，替换同规格旧款传动单元时不需要改动原有设备的安装结构，能直接完成换装。

　　齿轮组的传动布局采用同轴式减速结构，相比平行轴减速结构体积更紧凑，径向占用空间更小，适合安装空间局促的小型自动化设备场景。输出轴的径向承载能力在建模时做了结构强化，能直接承受链轮、带轮传动带来的径向载荷，不需要额外加装支撑轴承座，进一步简化了设备端的结构设计。
