诺德1.5hp同轴斜齿轮减速电机结构

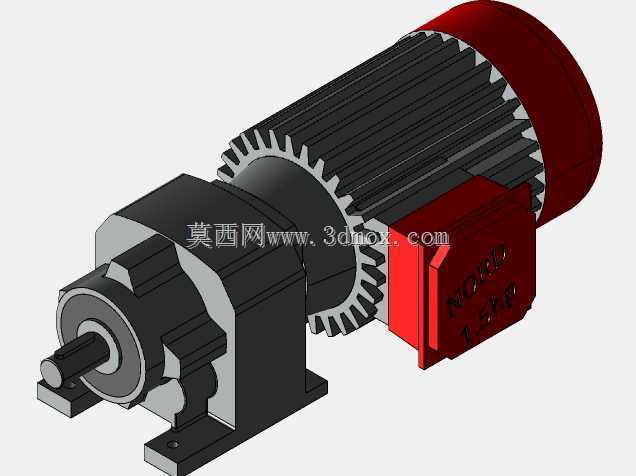

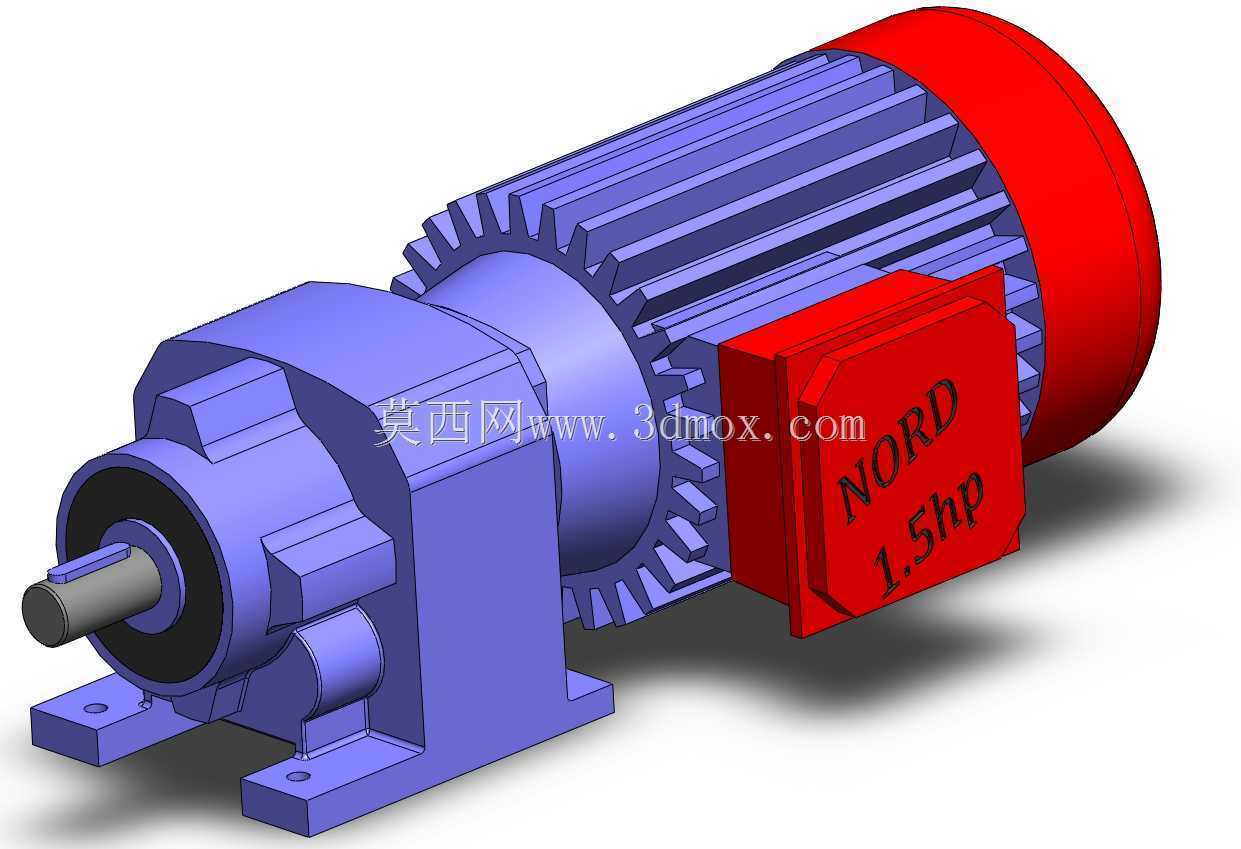

　　这款同轴式斜齿轮减速电机，是工业传动场景里十分常见的动力集成部件，常被用在轻工输送、小型物料搅拌、自动化生产线辊道驱动这类对安装空间有紧凑要求的工位上。从结构布局来看，电机部分与减速箱采用同轴直连设计，输出轴与电机转子轴线重合，相比平行轴减速结构，整体径向尺寸更小，适合安装在设备侧边预留空间狭窄的位置，不会过多占用生产线横向排布空间。

　　从实际使用角度出发，这类集成式减速电机不需要额外做电机与减速箱的对接找正，出厂时已经完成了传动副的啮合调校，现场安装时只需要通过底部的两个安装脚完成固定，将输出轴与负载端联轴器对接即可投入使用，能大幅减少现场装配的调校工作量。底部安装脚的螺栓孔位做了沉台设计，固定螺栓可以完全沉入安装座内，不会突出底座平面，保证安装后整机与安装基面完全贴合，运行时不会因为贴合间隙产生额外振动。

　　减速箱部分采用斜齿轮传动结构，相比直齿轮传动，斜齿轮啮合时的重合度更高，传动过程中齿面受力更均匀，运行时的噪音更低，承载能力也更强，适合长时间连续运行的工况。电机端的散热筋沿轴向均匀排布，在电机运行时，转子自带的风叶可以顺着散热筋形成轴向风道，持续带走绕组产生的热量，保证电机在额定负载下的温升控制在绝缘等级允许范围内。接线盒设置在电机机座的侧上方，接线口做了密封结构，车间日常的粉尘、少量溅水不会轻易进入接线腔，适配多数常规工业车间的使用环境。

　　输出轴端采用凸缘定位结构，与负载端对接时可以通过轴肩完成轴向定位，不需要额外加装定位套，轴端的键槽采用标准平键规格，配套的传动件可以直接选用标准件，不需要单独定制加工。整机的外形轮廓做了圆角过渡处理，没有尖锐的外凸棱角，车间内安装维护时不会剐蹭操作人员的衣物，日常清理表面积尘时也不会存在清洁死角。在选型适配时，需要注意输出轴的轴径、安装脚的孔位间距与设备预留安装位匹配，同时确认输出转速与负载端的运行线速度要求匹配，避免出现选型不当导致的过载或者转速不匹配问题。
