包装线配套辊筒输送单元结构设计

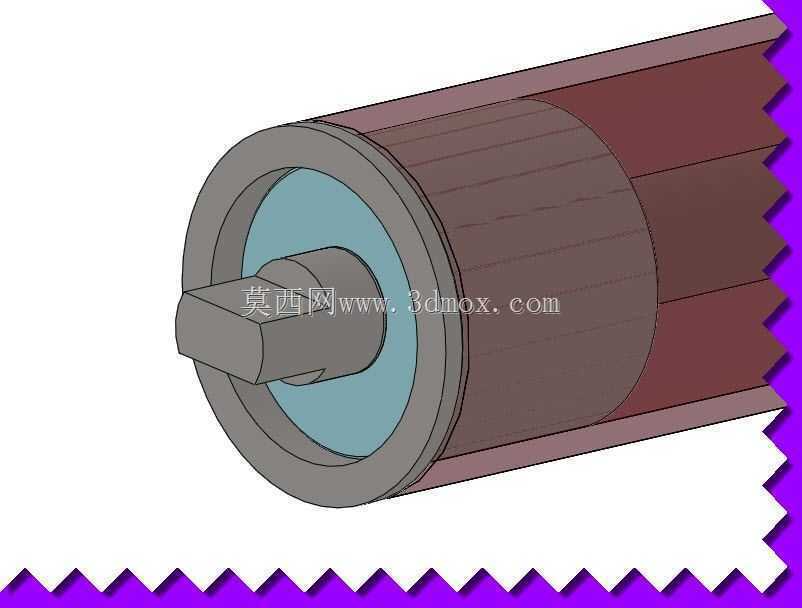

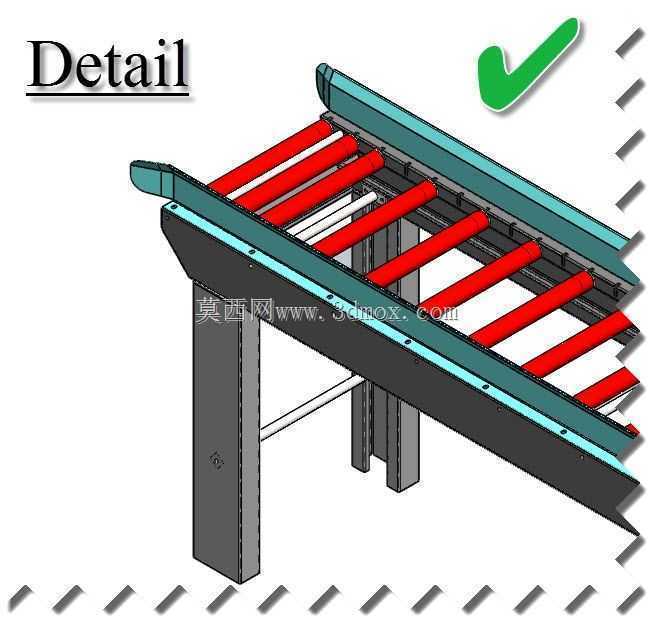

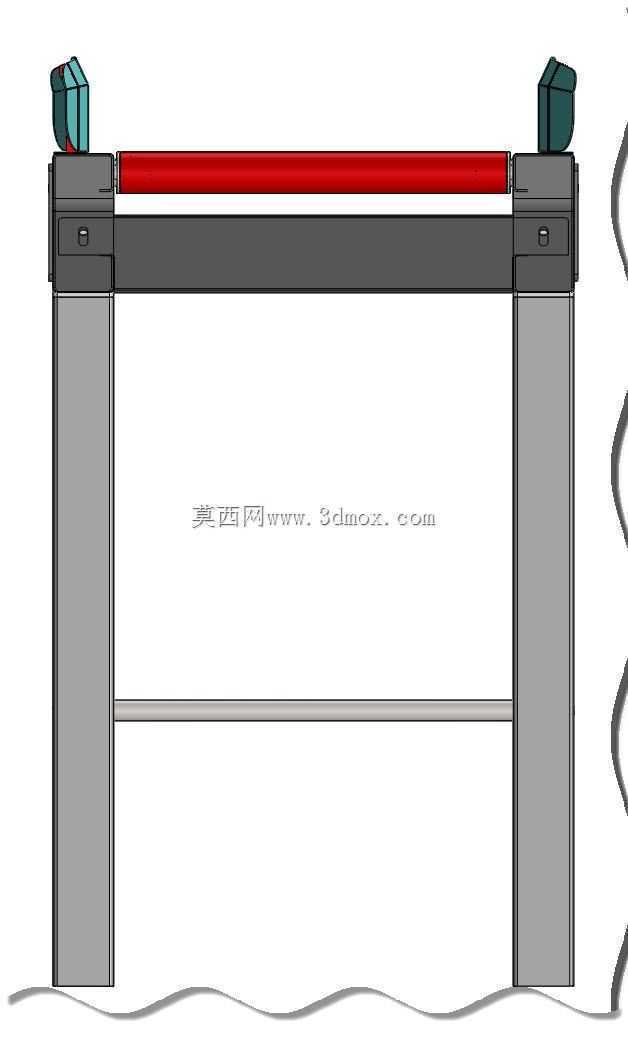

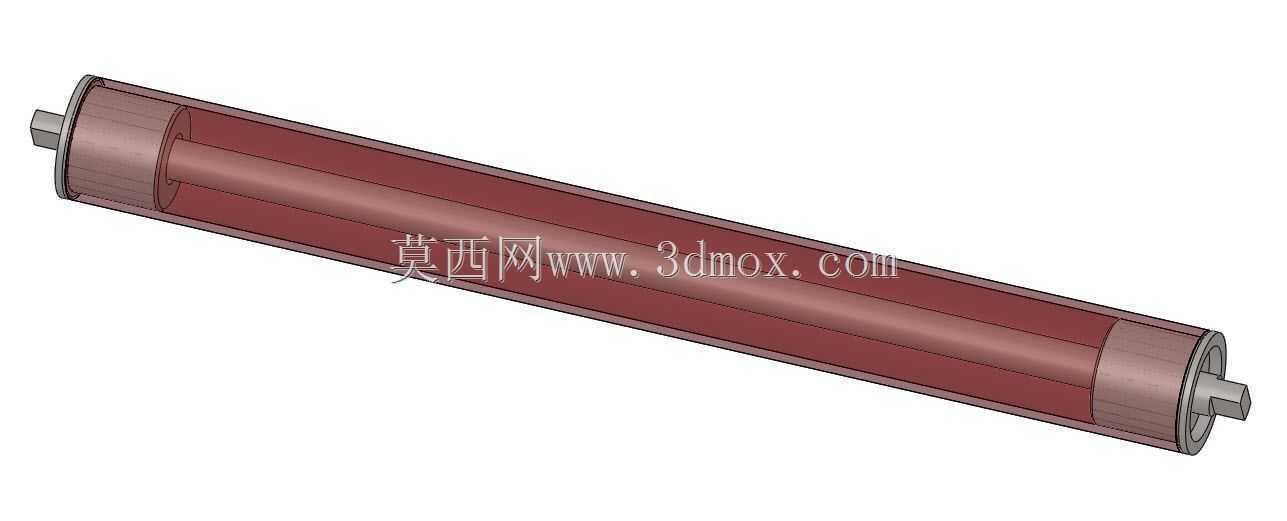

　　在包装生产工段的布局规划里，这类辊道输送单元常被布置在封口机的出料端，承接完成封箱作业的纸箱、周转箱类工件，替代传统滑动托板结构，避免箱体底部在滑动过程中出现刮擦破损，同时让工件以稳定的姿态流转到下一码垛或者检测工位。从结构设计逻辑来看，单根辊筒采用两端轴头内嵌的装配形式，轴头伸出段可直接卡入线体侧梁的安装卡槽，不需要额外设计复杂的转接固定件，能大幅缩短现场安装的调整周期，辊筒主体的圆柱面做了同轴度公差约束，保证多根辊筒排布后上表面处于同一水平基准面，避免输送过程中箱体出现跑偏、卡滞的问题。设计时需要提前匹配生产线的额定输送节拍，辊筒的中心距要根据常输送箱体的最小底面尺寸确定，保证任意时刻箱体底部至少有三根辊筒提供支撑，

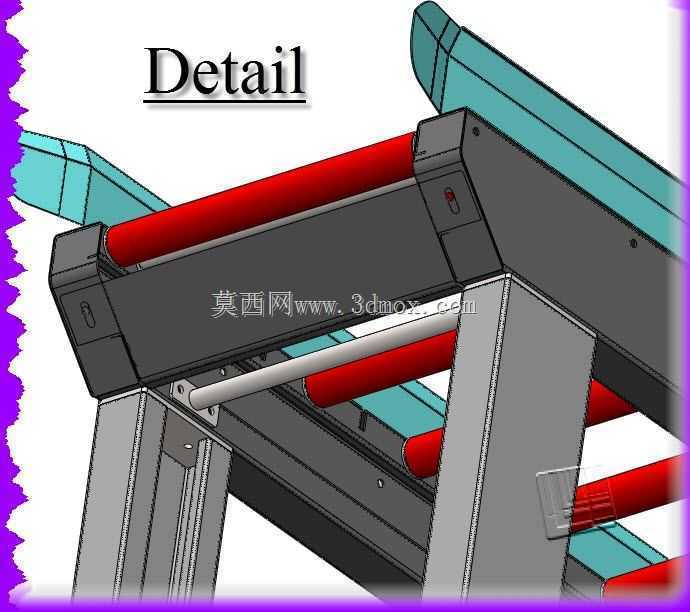

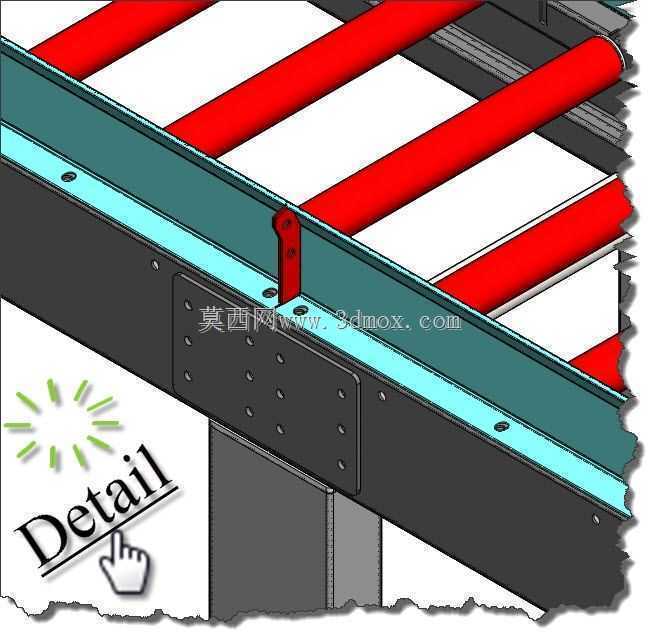

　　防止箱体在输送过程中出现倾斜卡料。辊筒端部的轴径尺寸要和侧梁的安装孔位做公差配合设计，既要保证辊筒转动时无径向窜动，也要预留后期维护更换的拆装间隙，不需要整体拆解线体就能单独更换故障辊筒。这类输送单元的安装边界需要结合现场工段的空间预留确定，单段辊道的长度可根据工位间距灵活拼接，侧梁采用标准型材加工时，可直接在型材预设槽位内固定辊筒组件，不需要额外焊接加工，适配不同产能规模的包装线布局需求。实际应用中，这类辊道既可以做无动力靠重力或者人工推送的输送段，也可以在辊筒端部加装链轮或者同步带轮，连接驱动组件实现动力输送，适配不同自动化程度的产线需求。辊筒的筒体壁厚选择需要结合常输送工件的额定载重确定，

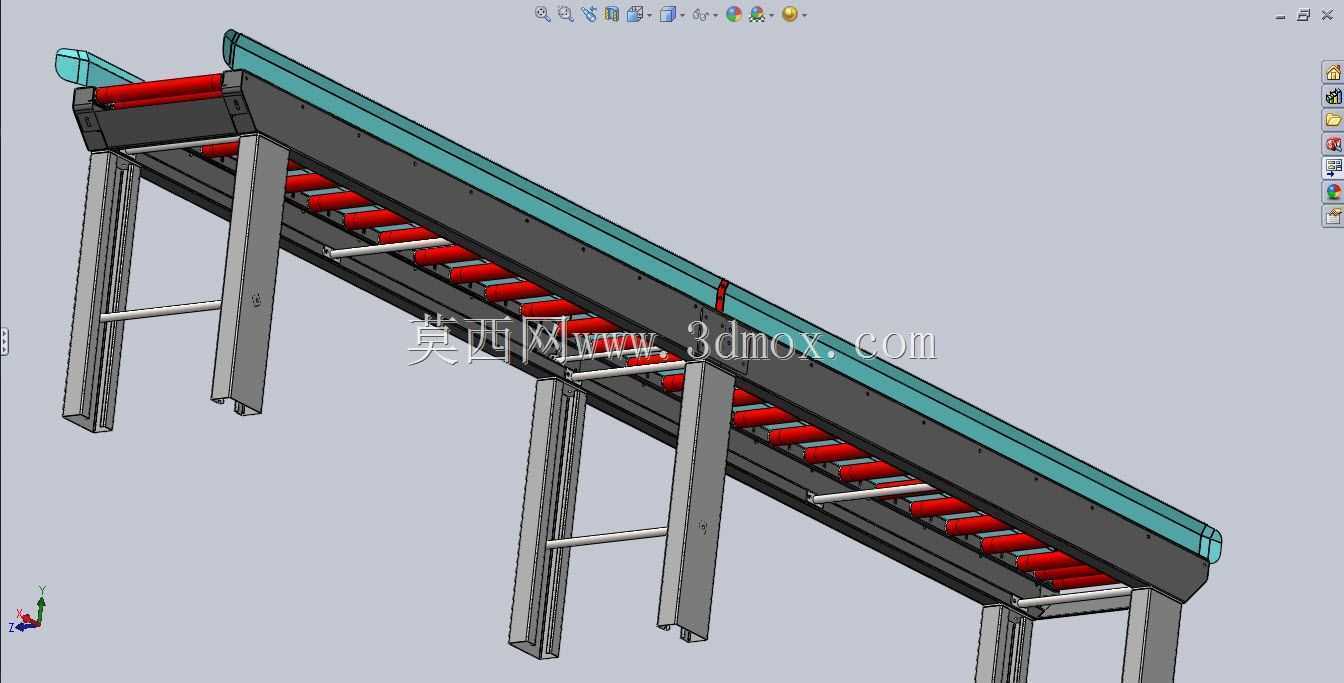

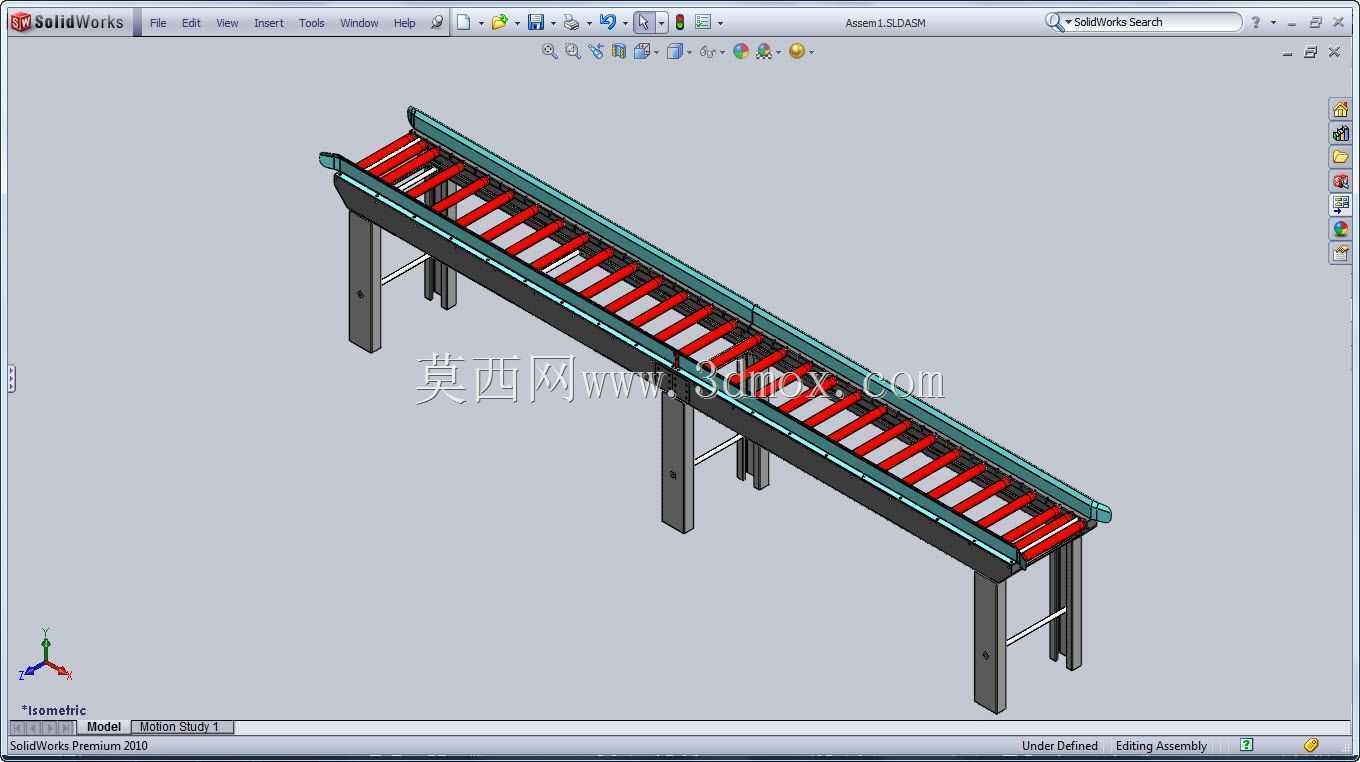

　　常规纸箱输送场景下选用薄壁筒体即可满足强度要求，若输送较重的工业工件周转箱，则需要加厚筒体并配用承载能力更强的内置轴承，避免长期重载下辊筒出现弯曲变形，影响输送平稳性。在三维建模过程中，需要重点校验辊筒转动时和侧梁、相邻辊筒之间的间隙，避免出现运动干涉，同时要预留驱动组件的安装空间，保证后期加装动力结构时不需要大幅改动原有辊道的主体结构。
