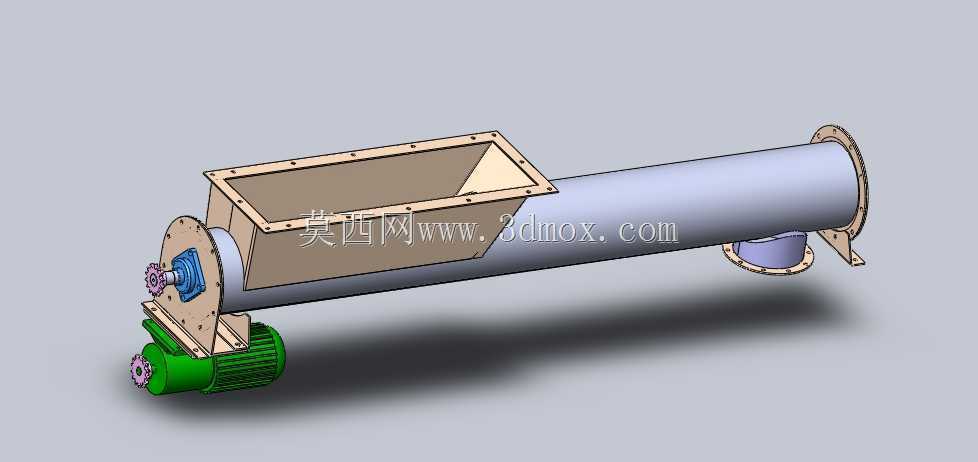

倾斜式管状螺旋给料输送设备结构

　　这套倾斜布置的管状螺旋输送结构，核心针对散状物料的密闭式提升转运需求设计，在混凝土制备、沥青拌合、玻璃原料加工、铸造砂处理等生产场景中，可完成粉状、小颗粒状物料从低位料仓到高位受料设备的连续给料作业，避免敞开式输送带来的粉尘外溢问题。从结构设计逻辑来看，整体采用圆管作为输送槽体，相比U型槽螺旋输送机密封性能更优，适配有防尘要求的生产工况，倾斜布置的角度可根据现场安装空间调整，配套的两支腿支撑结构预留了地脚安装孔位，可直接固定在混凝土基础或钢制平台上，安装时需保证槽体直线度偏差控制在合理范围，避免螺旋叶片旋转时刮蹭管壁。驱动端布置在设备高位出料端，可降低螺旋轴运转时的轴向受力，延长端部轴承的使用寿命，进料端设置敞口式受料斗，

　　可直接对接下方料仓出料口或人工投料工位，斗体倾斜角度大于所输送物料的自然安息角，避免物料在斗内积料搭桥。螺旋叶片采用等螺距实体面型设计，针对水泥、粉煤灰、干石膏、石英砂、铸造膨润土等常见散料的输送特性优化了螺距与管径的匹配比例，输送过程中物料随螺旋旋转沿管内壁轴向移动，不会出现大幅抛洒，输送量可通过调整驱动端转速实现线性调节。设计时需重点核算螺旋轴的挠度，尤其是长距离倾斜布置的工况，中间支撑的位置需避开物料流动的核心通道，避免阻料；端部密封采用填料密封结构，可防止细粉料从轴端缝隙泄漏，日常维护时只需定期压紧填料压盖即可，无需整体拆解端盖。设备的出料口设置在高位端的侧下方，可直接对接下游设备的进料口，

　　安装时需注意出料口与下游设备的衔接落差，避免物料下落时产生过多粉尘；进料端的尾轴设置了简易的防尘密封，可阻挡粉料进入尾部轴承，适配多粉尘的生产车间环境。针对不同物料的磨琢性差异，管壁厚度、叶片材质可做对应调整，比如输送石英砂等高磨琢性物料时，叶片可加装耐磨涂层，管壁可更换为耐磨钢管，提升整体使用寿命；输送含水率偏高的粉料时，可在槽体外部加装振动器，避免物料黏附在管壁内层影响输送效率。
