工业设备用弧形承重拉手结构设计

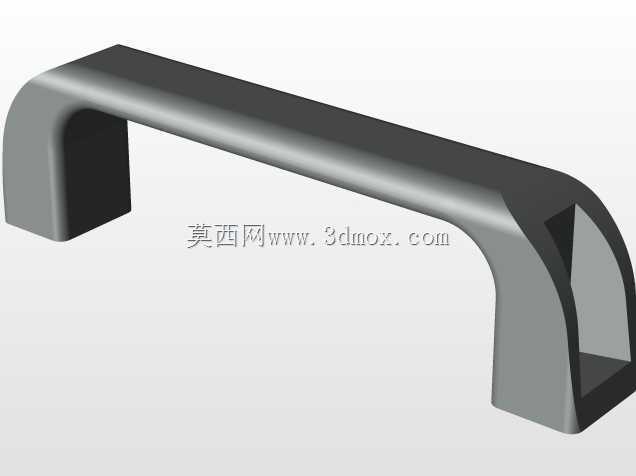

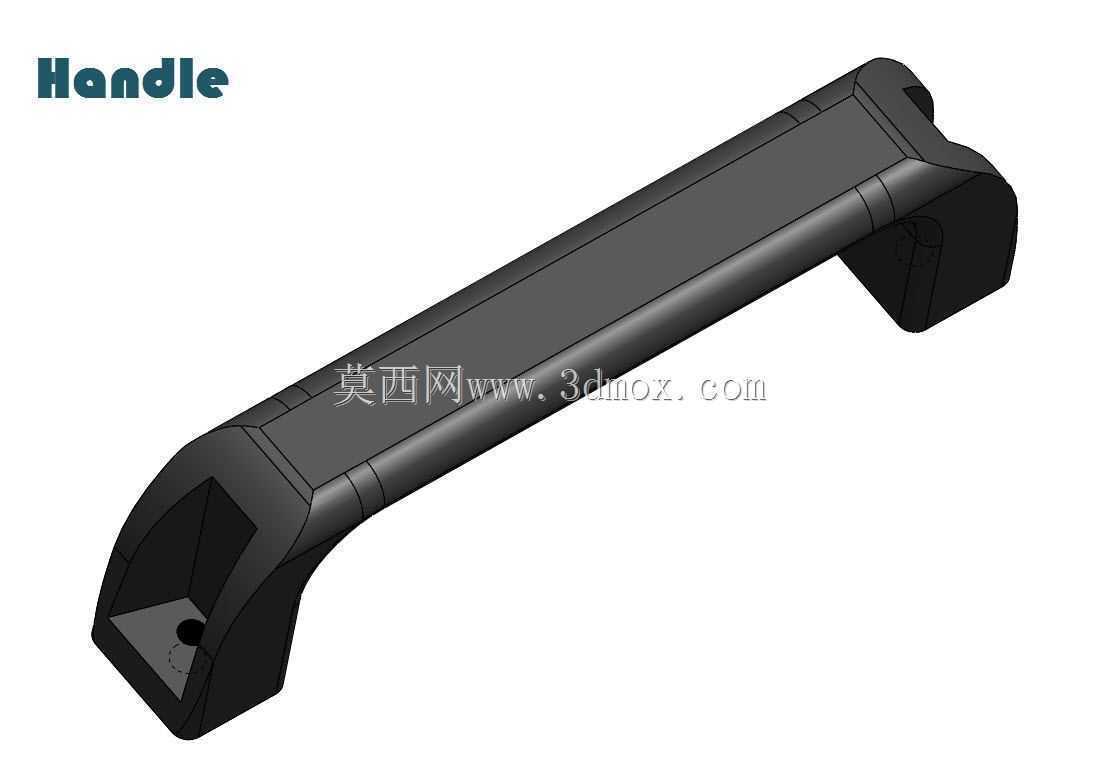

　　这款弧形承重拉手主要应用于各类工业机柜、检测设备外罩、重型工具箱、自动化设备防护门等需要手动启闭的部件上，日常使用中需要承受频繁的拉拽载荷，同时兼顾操作时的握持舒适度。从结构设计来看，整体采用长条形弧形过渡造型，握持段做了贴合人手抓握弧度的曲面处理，没有尖锐棱角，操作人员戴劳保手套也能稳定施力，不会出现硌手、打滑的情况。两端的安装座做了下沉式安装位设计，安装后固定螺丝不会突出于安装座表面，既避免了螺丝剐蹭操作人员手部，也能让拉手与安装面贴合更紧密，减少长期使用后的松动概率。安装座的内侧做了加强筋结构，在不增加整体壁厚的前提下提升了安装位置的结构强度，即使承受较大的侧向拉拽力也不会出现安装座断裂的问题。

　　设计过程中充分考虑了不同场景的安装边界，两端安装孔的中心距适配主流工业机柜、设备防护门的通用安装孔位，不需要额外对安装面进行扩孔或者改孔，替换原有老旧拉手时可以直接对位安装，降低现场改装的工作量。拉手的整体外轮廓做了等壁厚处理，不管是采用注塑成型还是金属压铸工艺都能保证成型后的结构应力均匀，不会出现局部缩痕、应力集中导致的开裂问题。握持段的截面采用近似椭圆的造型，相比圆形截面更能贴合人手抓握时的受力方向，拉拽时的力可以均匀分布在整个手掌接触面上，长时间操作也不容易产生手部疲劳。两端安装座与握持段的衔接位置做了大圆角过渡，避免应力集中在衔接位置，在承受突发的冲击拉拽力时，力可以顺着圆角曲面分散到整个拉手主体上，不会在衔接位置出现断裂。

　　实际选型使用时，需要根据安装面的厚度选配对应长度的固定螺丝，保证螺丝拧入安装座的深度足够，同时不会顶到安装座内部的加强结构；如果应用在经常接触切削液、油污的设备上，可以选择对应耐油、耐腐蚀的材质版本，保证长期使用的结构稳定性。
