快拆式环形扁夹紧固结构设计

　　这款环形扁夹主要面向管路固定、柱状工件临时装夹、薄壁筒件定位等场景设计，在小型设备装配、工位器具改制、现场管线排布作业中都有较高的适配性，相比传统螺栓锁紧的抱箍结构，它的快拆扳把结构能实现无工具快速开合，单人操作即可完成装拆，在需要频繁更换夹持工件、定期拆装维护的工位上，能大幅降低操作耗时。

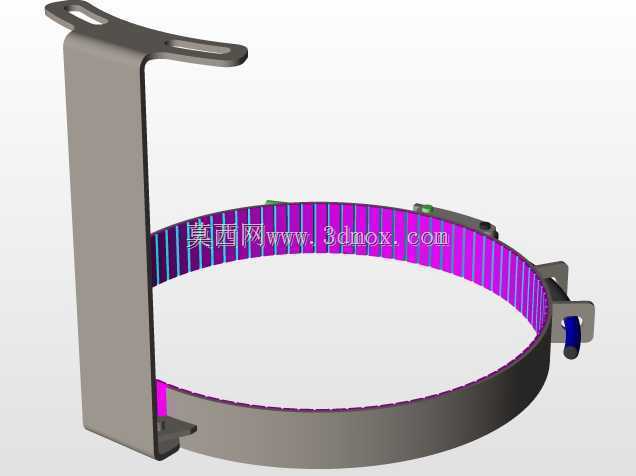

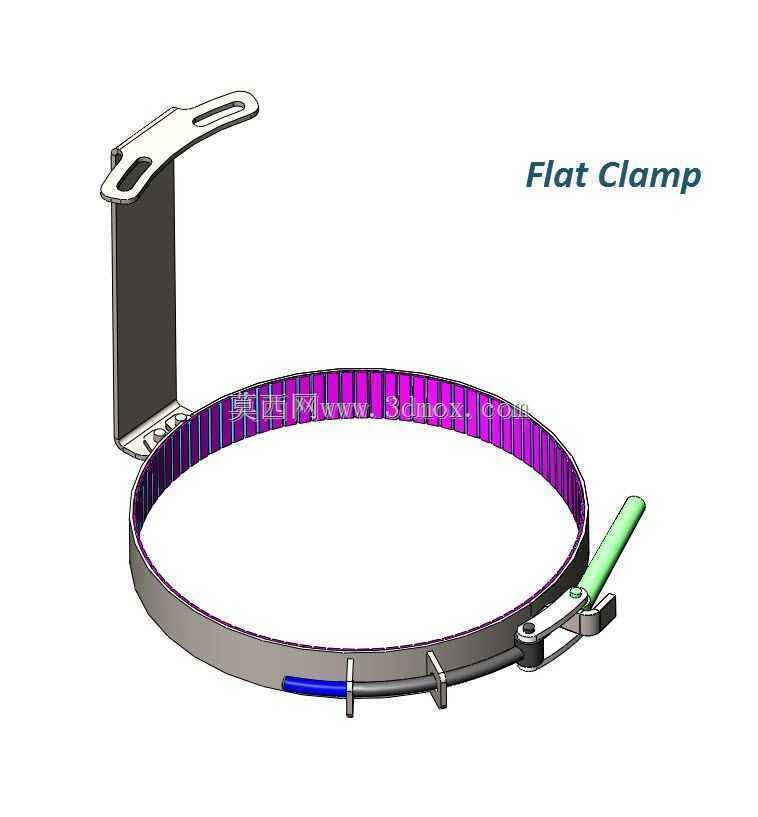

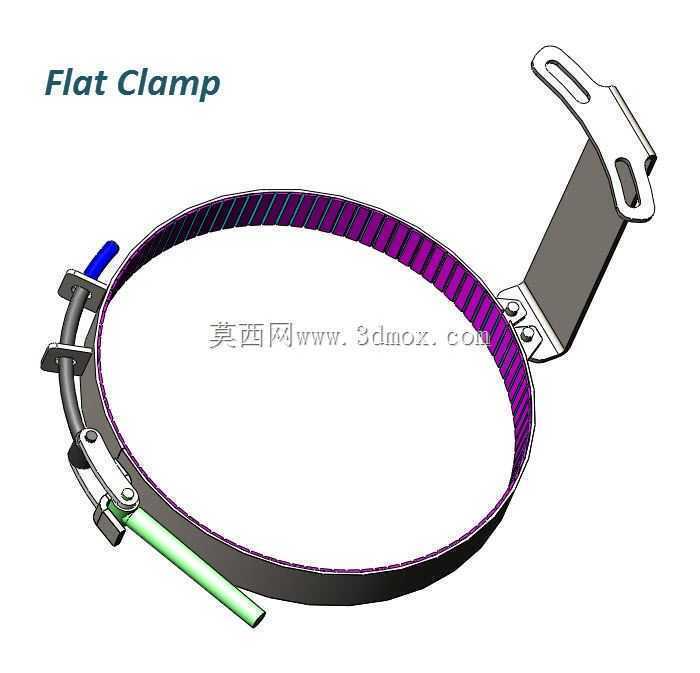

　　从功能特性来看，夹体采用薄钢带卷制成环形主体，钢带内侧做了钝化处理，避免划伤被夹持工件表面，开口端搭配偏心锁紧扳把，扳把末端包覆防滑握持段，扳动到锁止位置时，偏心结构会拉动钢带收紧，提供足够的抱紧力，适配范围内的圆柱面工件都能获得稳定的夹持效果，不会出现松脱滑移的问题。夹体上延伸出的立式安装支耳，开有两个长条形安装孔，既可以通过螺栓将整个夹具固定在安装基面，长孔设计也预留了一定的位置调整余量，降低安装时的对位精度要求，现场施工时不需要反复测量孔位，能提升装配效率。

　　设计过程中优先考虑了夹持的适配性，环形主体的开口间隙预留了足够的形变空间，在额定夹持范围内，钢带的弹性形变不会超过材料屈服极限，反复开合使用也不会出现永久变形导致锁紧失效的问题。扳把的锁紧行程经过反复校核，既保证锁止状态下有足够的预紧力，也避免行程过大导致扳动时需要施加过大的操作力，普通操作人员徒手就能完成锁紧和松开操作。安装支耳与环形夹体采用一体折弯成型，没有额外的焊接接缝，整体结构强度更高，长期承受振动载荷的工况下也不会出现支耳断裂的问题。

　　从安装边界来看，环形主体的径向尺寸适配对应直径的柱状工件，安装支耳的高度预留了足够的操作空间，扳把转动范围内没有结构干涉，安装时只需要保证基面平整，将支耳的安装孔对准基面的固定位锁紧即可，不需要额外加工复杂的安装槽位。夹持作业时只需要将环形主体套在工件外侧，扳动锁紧扳把到止点位置就完成固定，拆卸时反向扳动扳把即可松开钢带，整个过程不需要借助扳手、螺丝刀等额外工具，在狭小空间内的操作便利性远高于传统螺栓紧固的夹具结构。针对不同的使用场景，钢带的厚度可以根据所需抱紧力做对应调整，在轻载固定场景下可以使用更薄的钢带降低整体重量，重载固定场景下适当增加钢带厚度就能提升夹持负载能力，结构本身的拓展性较强，能覆盖多数常规的柱状件紧固需求。
