工业设备用橡胶软木复合隔振支撑件

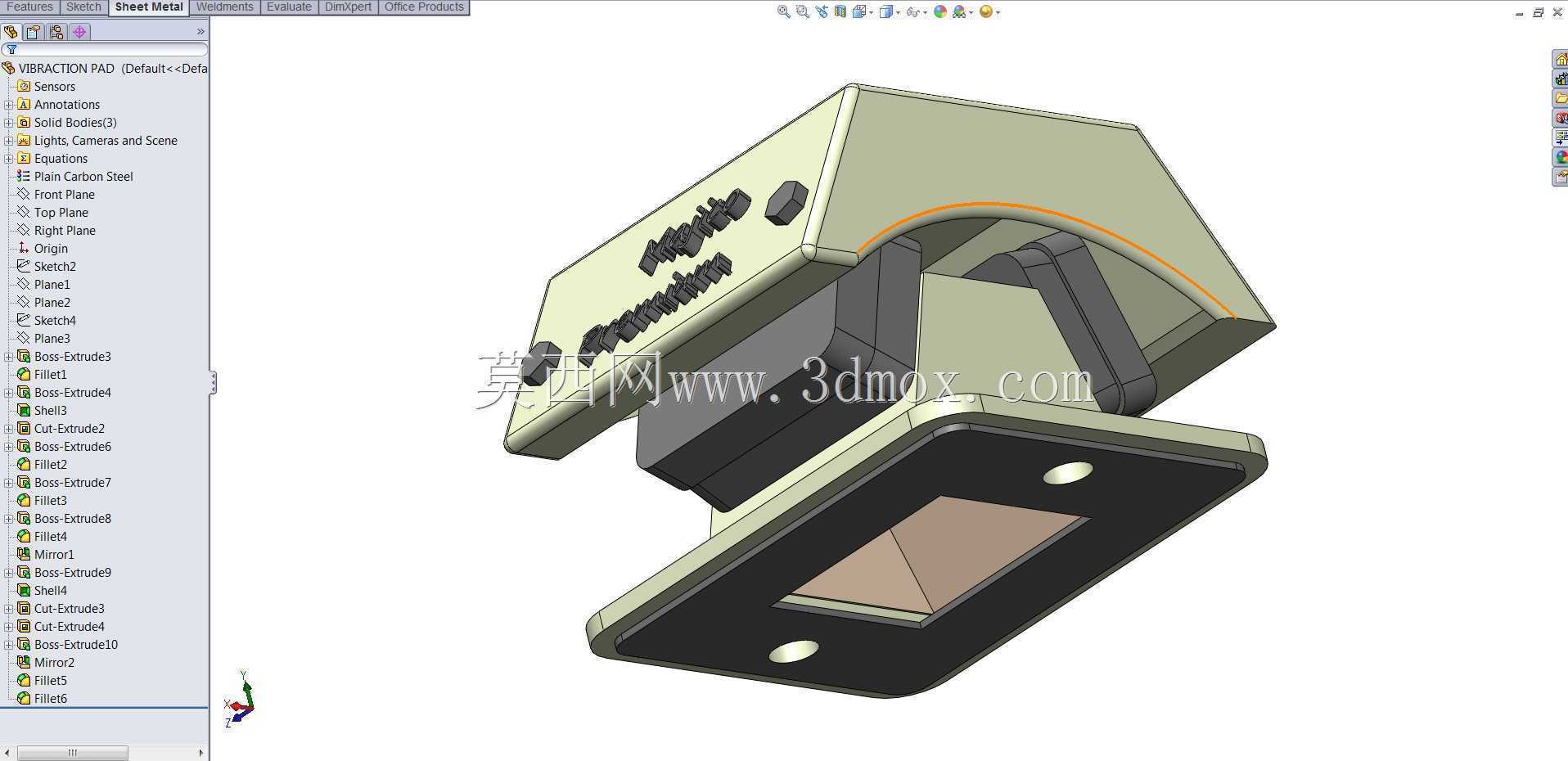

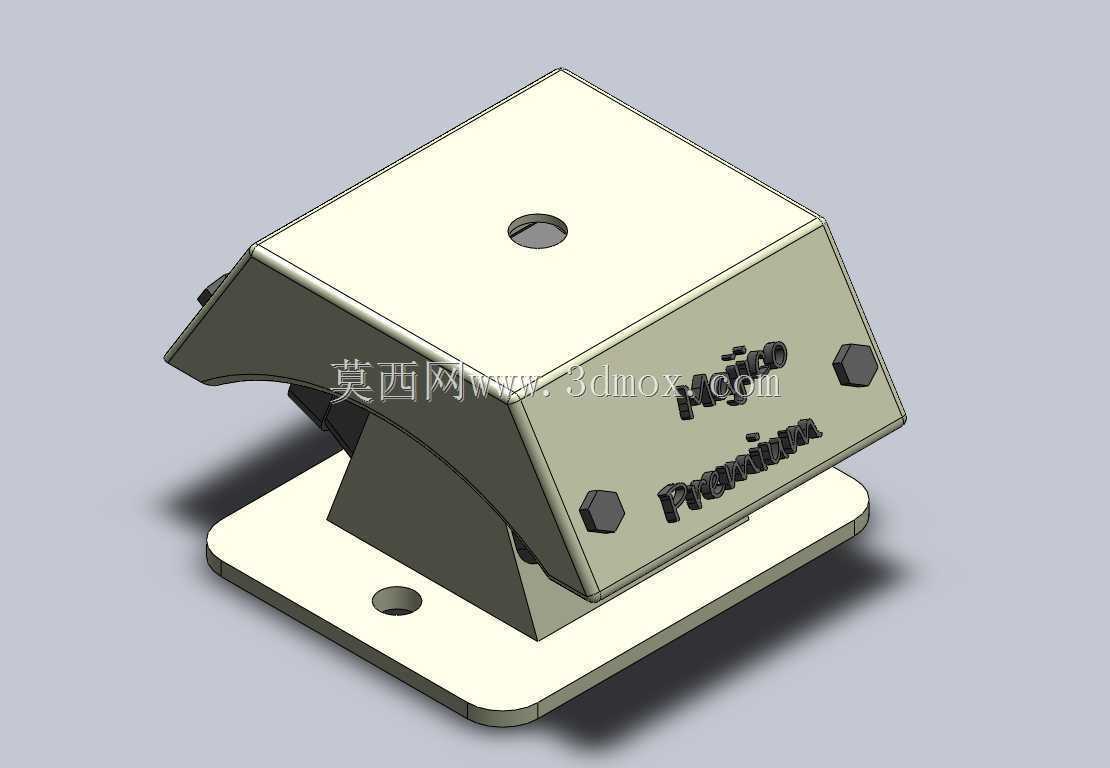

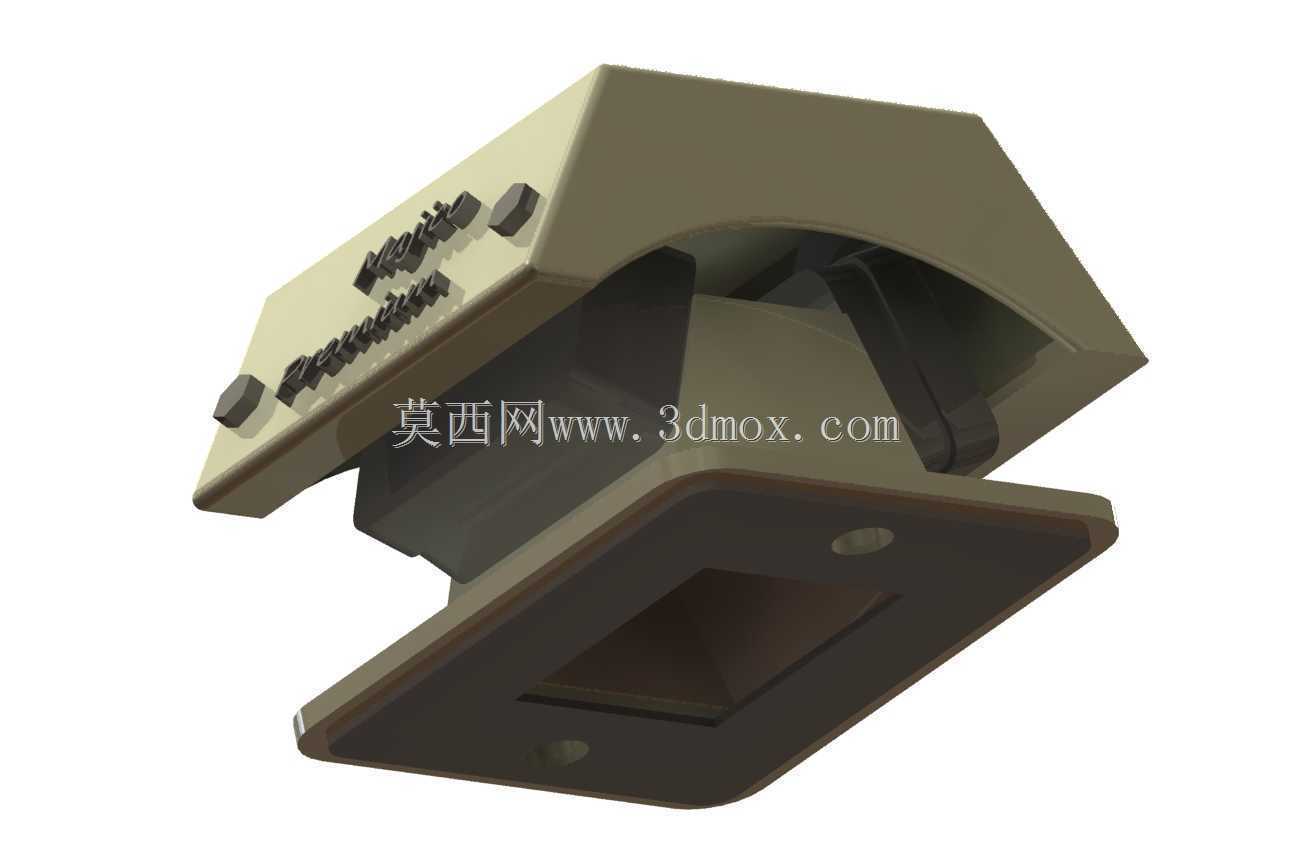

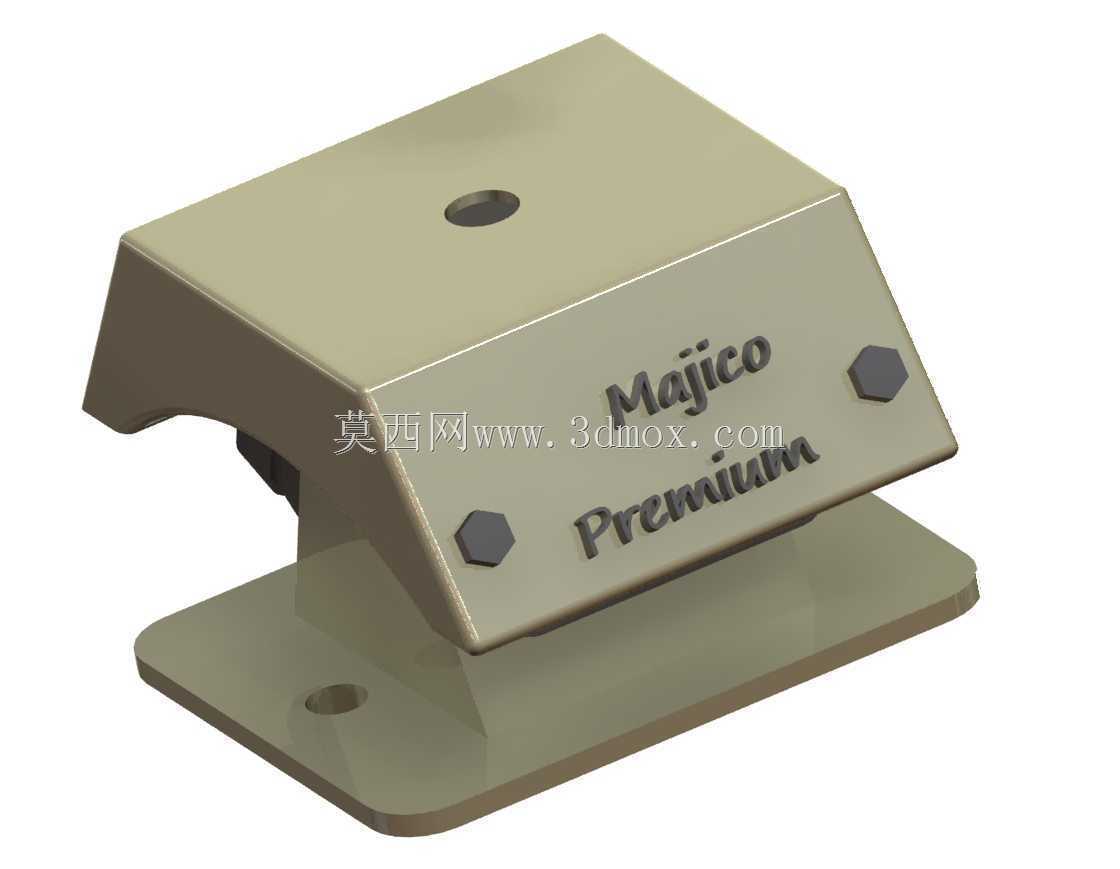

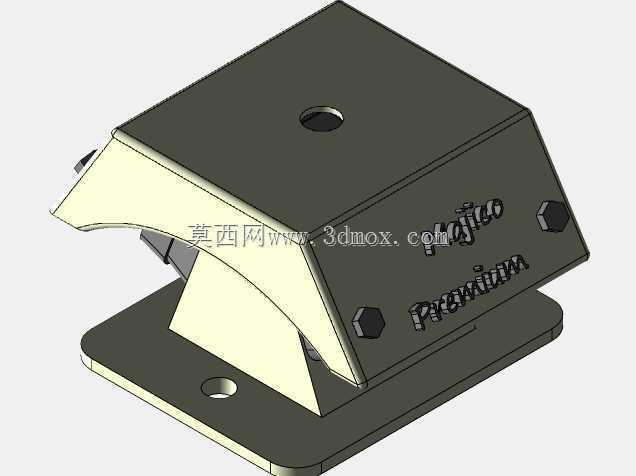

　　这类隔振支撑件的核心作用，是在动力类、流体输送类设备与安装基础之间建立阻尼缓冲层，阻断设备运行产生的振动波向建筑结构或相邻设备传递，同时抵消外部振动对精密运行部件的干扰。从结构设计来看，该支撑件采用上下双层金属安装板夹设阻尼芯体的结构，下层安装板预留两个通孔用于与地面或设备机架通过螺栓固定，上层安装板设置单处安装孔用于对接待隔振设备的底部支脚，金属安装板采用折弯成型工艺，边缘做圆弧过渡处理，既保证安装面的平面度要求，也避免锐边划伤安装人员或配套线缆。阻尼芯体选用优质橡胶聚合物与软木复合的材质，这种材质组合并非随意搭配：橡胶组分提供足够的弹性形变空间，可吸收设备运行中产生的中高频振动，软木组分则具备优异的抗压缩永久变形能力，

　　避免长期承重后支撑件出现塌陷导致设备水平度偏移，同时复合材质本身的耐油、耐水、耐老化特性，可适配多类复杂工业现场的使用环境，无需频繁更换维护。在实际选型应用中，这类支撑件的适用场景覆盖极广：制冷压缩机组运行时活塞往复运动产生的持续振动、商用空调室外机风机运转带来的周期性振动、柴油发电机组工作时的低频强振动、各类输送设备机架传递的运行振动、风机与电机类旋转设备的动平衡残余振动、冲击压力机作业时的瞬时冲击载荷、泵类设备流体脉动带来的管路连带振动，都可以通过匹配对应载荷等级的该类支撑件实现有效隔振。设计建模过程中需要重点把控几个边界参数：首先是安装孔的位置度公差，上下层安装板的孔位需要与主流设备支脚、机架安装孔的通用尺寸匹配，

　　避免现场安装时出现孔位错位需要重新打孔的问题；其次是阻尼芯体的厚度与金属板的折弯角度，需要保证额定载荷下支撑件的压缩量处于材质弹性区间内，既不会因为刚度过大失去隔振效果，也不会因为刚度过小导致设备运行时出现过度晃动影响运行精度；另外金属板表面做喷塑处理，印刻品牌标识的区域做凹陷处理，避免长期使用中标识被磨损，同时六角固定件采用内嵌式设计，不会突出安装平面影响设备贴合。从安装边界来看，该支撑件的整体高度较低，不需要为设备预留过大的安装空间，可直接替换原有刚性支撑脚垫，不需要对现有设备机架做额外改造，适配性较强。在建模时需要还原阻尼芯体与金属板的包覆结构，明确两者的装配限位关系，避免出现安装后芯体移位的问题，同时金属件的折弯圆角、安装孔的沉头结构都需要按照实际加工工艺还原，保证模型导出的工程图可直接用于生产加工参考。
