GIR40-UK-2RS杆端关节轴承结构设计

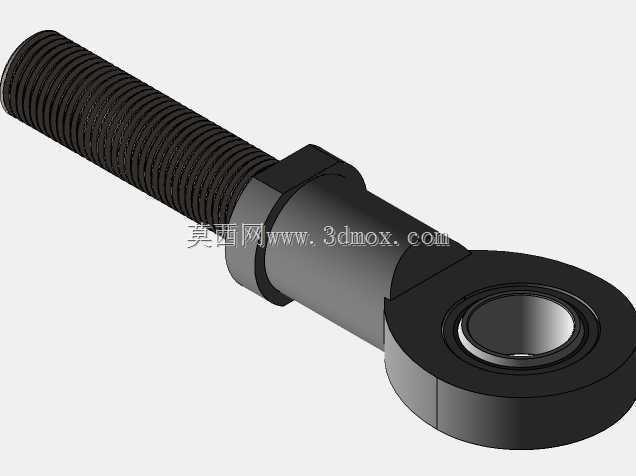

　　这款杆端关节轴承的三维结构，完整还原了GIR40-UK-2RS型号的实际装配形态，在工程机械、自动化生产线、液压执行机构、车辆悬挂系统中都有广泛应用，主要用于存在一定角度偏转需求的铰接传动位置，能够补偿连接部件之间的同轴度误差，同时承受径向载荷与一定比例的轴向载荷，适配多自由度摆动的工况需求。从结构设计逻辑来看，产品采用杆端外螺纹与带内圈的关节球头一体化布局，外螺纹段用于直接拧入对应连接件的螺纹孔完成固定，无需额外设计轴承座安装位，能大幅缩减铰接点的整体占用空间，适合安装边界紧凑的设备布局。球头部分采用双密封结构设计，也就是型号后缀2RS对应的双侧密封圈配置，能够在多粉尘、存在少量切削液或户外淋雨的工况下，

　　阻挡外界杂质进入关节摩擦面，同时留存内部润滑脂，降低日常维护频次，延长部件的实际使用寿命。建模过程中严格遵循实际安装尺寸边界，外螺纹的公称直径、有效旋合长度，杆身与球头连接处的过渡圆角，关节内圈的内径尺寸、外圈的外径厚度，都按照实物的装配公差要求做了对应还原，球头与内圈的配合面预留了合理的摆动间隙，能够模拟实际工况下最大偏转角度范围内的运动状态，不会出现结构干涉。在设备选型适配时，需要注意该款杆端轴承的螺纹旋向、载荷额定值与安装位的匹配度，外螺纹的拧入深度需要达到螺纹有效长度的三分之二以上，才能保证连接强度满足交变载荷下的使用要求，关节处的初始润滑填充需要在装配时完成，避免干摩擦启动造成配合面早期磨损。

　　不同于普通深沟球轴承仅能承受同轴回转载荷，这类杆端关节轴承的核心作用是在两连接部件存在相对摆动、角度偏差的场景下，提供稳定的铰接支撑，在液压油缸的杆端连接、自动化设备的连杆传动机构、工程车辆的操纵杆铰接位都能看到这类部件的应用，其一体化的杆端设计减少了额外的连接紧固件数量，也降低了铰接点的装配累积误差，提升整体机构的运行可靠性。建模时对密封圈的安装槽位、螺纹收尾的退刀结构、六角拧动台的对边尺寸都做了细节还原，能够直接用于设备的装配干涉检查、运动仿真验证，也可以作为选型阶段的可视化参考，帮助设计人员快速确认安装空间是否满足要求，避免后期装配时出现空间不足、部件干涉的问题。
