方形拉杆式液压缸三维结构设计

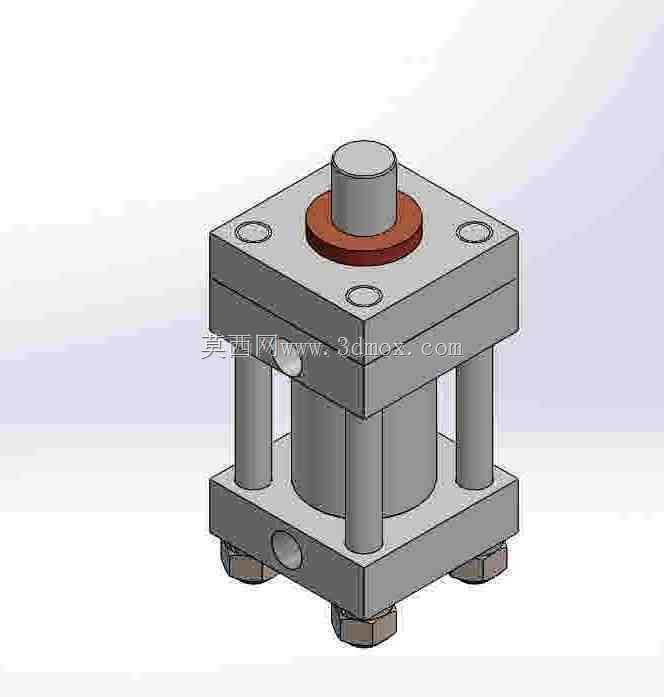

　　在各类工业液压传动系统中，这类方形拉杆结构的液压缸是应用范围极广的直线执行部件，常见于机床工装夹紧回路、自动化生产线工位顶升、注塑机锁模机构、工程机械辅助动作回路等场景，核心作用是将液压系统的压力能转换为往复直线运动的机械能，带动负载完成指定的推拉、压紧、顶升、位移动作。从结构设计逻辑来看，这款油缸采用四拉杆锁紧的端盖连接形式，上下端盖通过四根对称布置的合金拉杆配合锁紧螺母实现刚性连接，相比法兰焊接式缸体，拉杆式结构的拆装维护难度更低，端盖密封件更换时无需破坏缸体连接结构，日常运维效率更高。缸体部分采用圆柱形通腔设计，内部配合活塞与活塞杆组件完成压力油的做功转换，上端盖处设置的红色密封挡圈用于隔绝缸内液压油与外部环境，

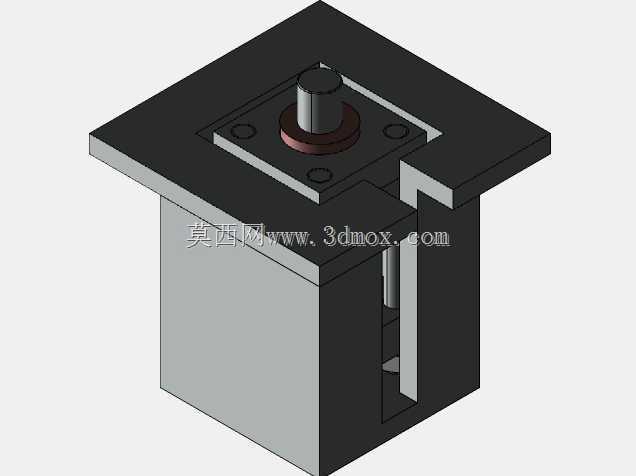

　　避免活塞杆往复运动时带出油液，同时阻挡外部粉尘、切削杂质进入缸体内部划伤密封件与缸筒内壁。上下端盖的方形安装面上预留了对称的安装孔位，可直接通过螺栓固定在设备安装基面，安装边界规整，不需要额外设计复杂的转接安装座，适配多数标准化设备的安装空间。从安装尺寸的设计考量上，方形端盖的轮廓尺寸略大于缸筒外径，既给拉杆的安装预留了足够的布置空间，也保证了端盖受力均匀，避免高压工况下端盖局部变形导致密封失效。缸体侧部预留的油口位置兼顾了上进油、侧进油两种管路布置需求，现场布管时可根据设备内部的管路走向选择对应的油口连接，减少管路弯折带来的压力损失。活塞杆伸出端采用光轴设计，可根据实际负载连接需求加装法兰接头、耳环接头或者连接叉，

　　适配不同的负载连接形式。这类油缸的设计过程中，需要重点校核拉杆的抗拉强度、缸筒的壁厚耐压能力、活塞杆的纵向弯曲强度，同时要保证各密封沟槽的尺寸公差符合密封件的安装要求，避免因沟槽尺寸偏差导致密封件过早磨损泄压。在实际选型应用时，可根据系统工作压力、负载行程、安装空间的限制调整缸筒内径、活塞杆直径以及拉杆的规格，这款基础结构的三维模型可直接作为同类型油缸设计的参考基体，减少重复建模的工作量，结构细节上完整还原了端盖、拉杆、锁紧螺母、缸筒、活塞杆、密封挡圈的装配关系，可直接用于装配干涉校验、安装空间模拟以及液压系统的动作仿真验证。
