液压系统用半剖式阀缸结构件

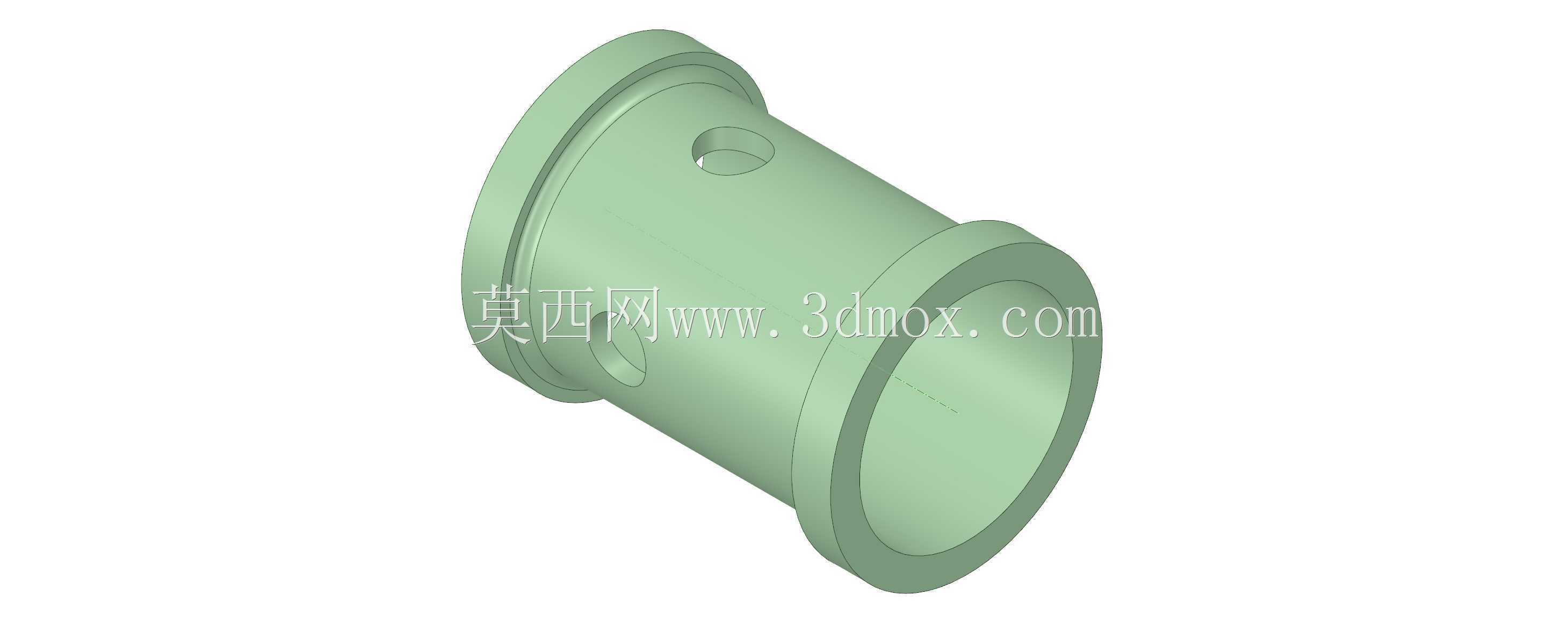

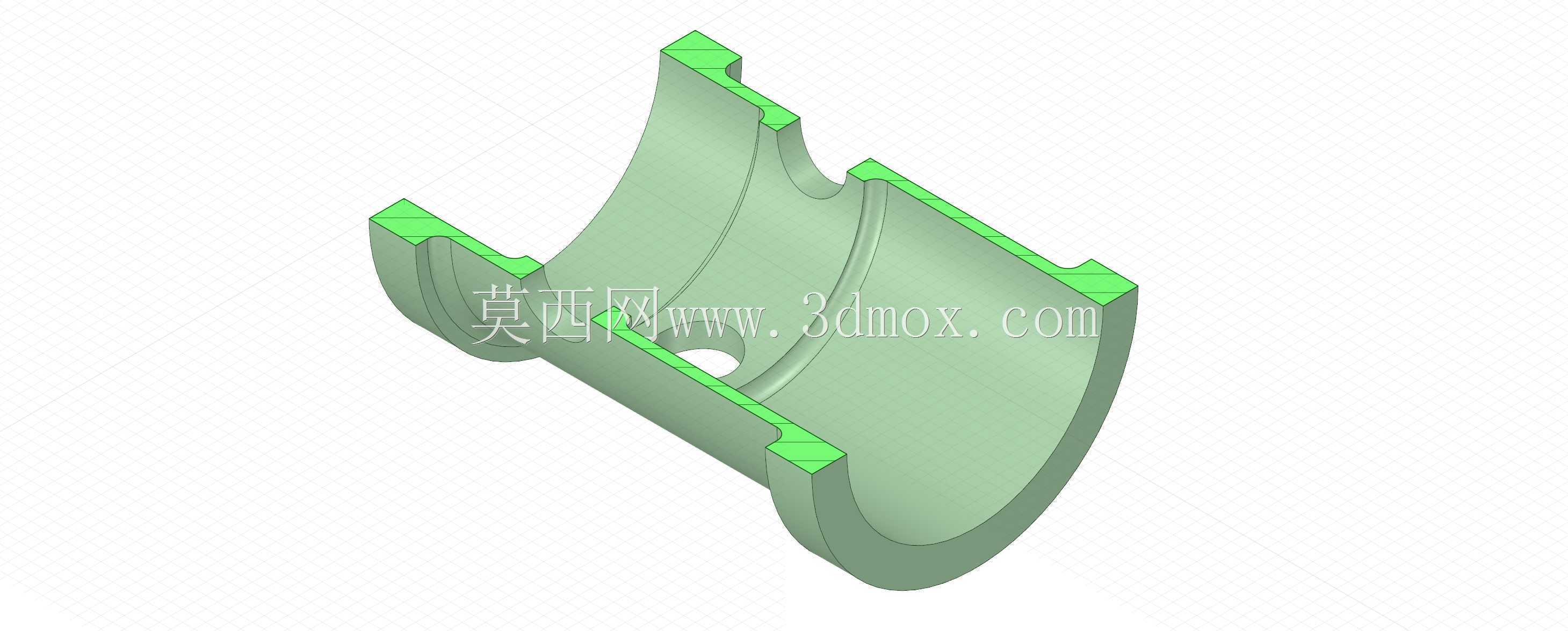

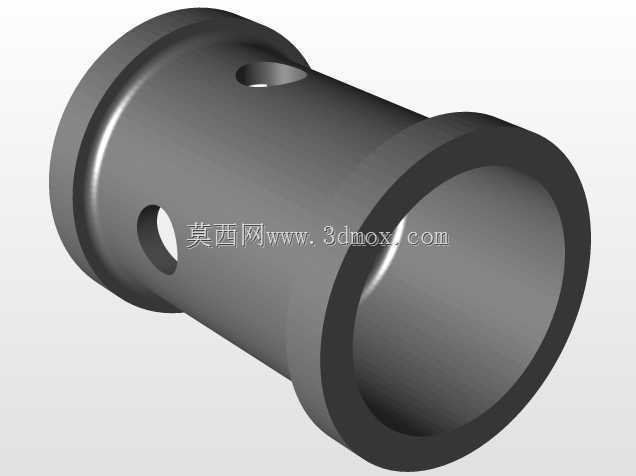

　　在工业液压传动系统的布局中，阀缸作为连接控制阀组与执行元件的核心承压结构件，广泛适配于工程机械液压回路、机床液压站、重型装备液压伺服系统等场景，承担着油液导流、压力承载、元件安装定位的多重作用，其结构合理性直接影响整个液压回路的压力损失、密封可靠性与运行稳定性。这款阀缸采用半剖式筒体结构设计，整体为弧形筒状构型，两端预留带定位止口的安装法兰边，法兰边上均匀分布密封槽与安装孔位，安装时可通过止口与相邻阀块、缸筒实现同轴定位，配合O型密封圈完成端面静密封，避免高压油液从结合面渗漏。筒体侧壁预留的通油孔位，可根据回路需求对接测压接头、单向阀或者旁通油路，无需额外在管路上增设转接块，能有效缩减液压站的整体布局空间。

　　设计过程中优先考虑了承压工况下的应力分布，筒体壁厚根据额定工作压力做了等强度校核，法兰与筒体衔接位置做了圆弧过渡处理，避免高压工况下应力集中导致的结构开裂，内壁加工精度满足液压元件的粗糙度要求，可减少油液流动时的沿程阻力，同时降低杂质在内壁挂附的概率。从安装边界来看，该阀缸的轴向安装尺寸适配常规通径的液压阀组安装间距，法兰边的安装孔位采用行业通用的孔距标准，可直接替换同规格的常规阀缸配件，无需对现有液压回路的安装底板做二次加工。筒体上的多道环形槽结构，一方面可用于安装内置密封件、挡圈，实现阀缸与内置阀芯、活塞杆之间的动密封或者静密封，另一方面也可作为油液导流的缓冲槽，降低高压油液换向时对结构的冲击。在实际选型应用中，

　　该结构可适配矿物液压油、水乙二醇等多种常规液压介质，能在常规工业液压系统的额定压力区间内稳定工作，其半剖的结构形式也便于在设计阶段直观展示内部流道与密封槽的布局，方便结构设计人员做装配干涉检查、流道仿真分析，也可作为液压系统装配培训的演示结构件，帮助运维人员快速理解阀缸的密封点位与安装逻辑。
