工业级3HP离心通风机带支架结构设计

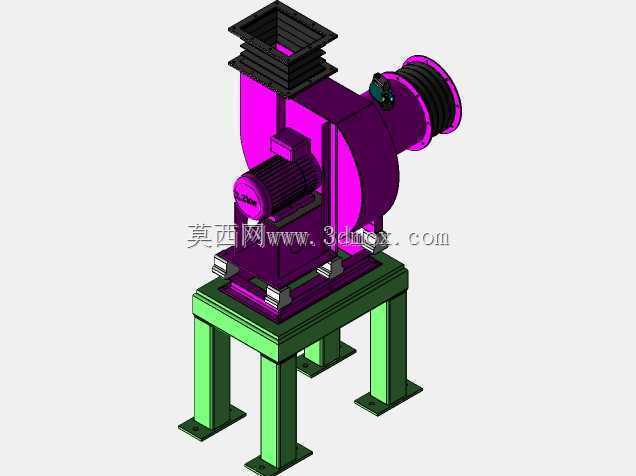

　　这款3HP规格的工业通风设备，主要面向车间局部排风、工艺段送风、除尘系统前端气流输送等场景设计，可适配木工车间木屑抽吸、焊接工位烟尘排出、生产设备散热送风等多种实际工况，能在中等阻力的管网系统中稳定提供额定风量，适配常规工业通风的风压需求。从结构设计来看，整体采用蜗壳式离心风道结构，叶轮与电机直联传动，省去了皮带传动的张紧维护环节，传动效率更高，也减少了日常运维的易损件更换频次。设备顶部设置方形出风口，可直接对接方形通风管道，侧部为圆形进风口，能方便对接软连接或者圆形风管，进出风口的接口尺寸均做了标准化适配，可匹配常规工业通风管路的安装规格，减少现场改制的工作量。设备底部设计了一体式型钢焊接支架，四条支腿底部带方形安装脚板，

　　脚板上预留螺栓安装孔，可直接通过膨胀螺栓固定在水泥地面或者设备平台上，支架高度经过合理设计，既预留了底部接线、维护的操作空间，也能保证设备运行时的重心稳定，降低振动传递。设计过程中，蜗壳的型线采用对数螺旋线优化，能减少气流在壳体内的涡流损失，降低运行时的气动噪音，叶轮做了静平衡校验设计，保证高速运转时的振动值控制在工业设备允许范围内。电机安装位设置了加强筋结构，避免长期运行出现电机座变形的问题，进出风口的法兰边均做了加厚处理，保证对接管路时的连接强度，不会因风压波动出现法兰变形漏风的情况。安装边界方面，支架的四个安装脚的孔位间距做了统一规划，现场安装时无需额外制作过渡底座，直接匹配预设的基础螺栓位置即可完成固定，设备的整体宽度、

　　高度尺寸适配常规工业厂房的安装空间，既可以落地安装，也可以架设在钢结构平台上作为系统送风动力单元。在实际选型适配时，可根据管网的阻力损失匹配对应的转速，3HP的功率配置可覆盖多数中小型通风系统的动力需求，无需额外配置大功率动力单元，兼顾运行能耗与送风能力。
