五叶工业级吊扇结构三维设计

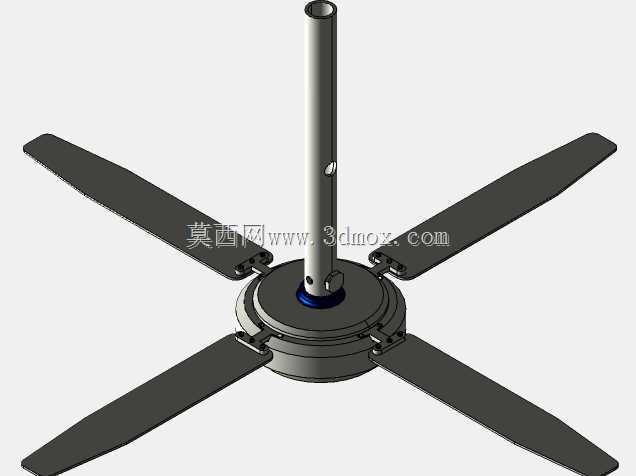

　　这款吊扇的结构设计，首先要匹配大空间室内通风的实际使用需求，常见于厂房车间、大型商超、仓储区域这类层高较高、人员活动范围广的场景，核心作用是驱动大范围内的空气形成持续对流，在不改变环境温度的前提下加快体表汗液蒸发，实现体感降温，同时也能避免密闭空间内空气滞闷、局部区域废气或浮尘堆积的问题。从结构设计逻辑来看，整机采用中心悬吊的安装方式，顶部的吊杆为中空金属圆管结构，既可以作为承重构件将整机载荷传递到建筑顶部的预埋吊装点，中空的内腔也预留了供电线路的穿行走线空间，吊杆侧面设置的定位孔用于和顶部固定座做防转锁止，避免长期运行过程中吊杆随电机转动出现松脱偏移。中心的主机部分采用圆盘式壳体结构，内部集成驱动电机与传动连接组件，

　　壳体的径向尺寸经过匹配设计，既能够容纳内部的定子、转子与轴承组件，也为五片扇叶的安装提供了均匀分布的连接点位，五片扇叶沿主机圆周方向等角度排布，相比传统三叶结构，同等转速下可以推动更大体量的空气流动，同时单叶的受力载荷更低，运行过程中的整机振动更小，噪音控制表现更优。扇叶采用狭长的翼型截面设计，从叶根到叶尖存在一定的扭转角度，这个角度是结合空气动力学特性反复调校的，能够在转动过程中最大化向下推送气流，同时减少叶尖位置的涡流损耗，降低无用的功率消耗。扇叶与主机壳体的连接位置采用了可拆卸的铰接式固定座，既可以保证连接强度，也能在安装时根据实际使用场景的层高、送风范围需求微调扇叶的安装倾角，适配不同的空间送风要求。安装边界方面，

　　吊杆的长度可以根据现场吊装层高做适配调整，整机吊装完成后需要保证扇叶最低点距离地面的安全高度不低于2.5米，避免人员活动时误触转动的扇叶，同时扇叶的旋转圆周范围内不能有吊灯、管线、结构梁等障碍物，预留足够的安全运行间隙。设计过程中对各连接位置的应力做了校核，尤其是吊杆与主机的连接部位、扇叶与固定座的连接部位，需要承受长期交变载荷的作用，避免长期运行出现结构疲劳断裂的风险，整机的重心严格控制在吊杆的中心轴线上，保证悬吊状态下的静平衡，配合扇叶加工时做的动平衡校准，能够大幅降低运行过程中的摆动量，提升长期运行的可靠性。
