Y型三通分料转接导流结构件

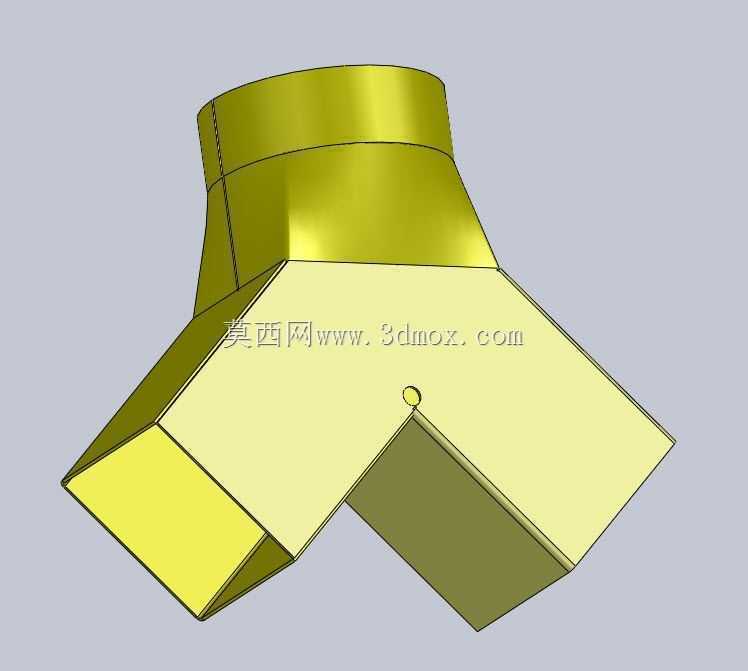

　　这款Y型分料导流结构，主要应用在散料输送系统的管路转接节点，常见于粮食加工、建材粉体输送、颗粒原料生产线的物料分流环节，可实现单路进料向双路出料的平稳转接，也可反向作为两路物料汇流至单路输送管路的合流部件使用。从结构设计来看，上部采用圆形接口，适配常规圆形输送管道的连接标准，接口段预留了足够的直边长度，方便后续加装卡箍、法兰等连接紧固件，安装时无需额外做接口改制，能直接对接现有圆形输送管路。下部两个对称的方形出料接口，可匹配方形溜槽或者方形截面的输送设备进料口，方圆过渡段采用渐变式曲面设计，整个流道内壁没有突兀的折角与凸起，能最大程度降低物料流经时的阻力，避免粉状、颗粒状物料在转角处堆积堵料，减少物料输送过程中的残留问题。

　　设计时充分考虑了不同物料的流动特性，两个分料支路的分叉角度经过反复校核，既保证了物料分流时的流向顺畅，不会因为角度过陡造成物料对管壁的高速冲刷磨损，也不会因为角度过缓导致物料流速下降、在分叉处积料。整个结构的壁厚采用均匀等厚设计，既满足常规散料输送的结构强度要求，也适配钣金折弯、焊接或者一体注塑、铸造成型的加工工艺，生产时不需要做特殊的壁厚调整，能有效降低加工制造的难度。安装边界方面，上部圆形接口的中心轴线与下部两个方形接口的对称中心线完全重合，现场安装时可直接以中心轴线为定位基准，快速完成与上下游管路的对中校准，不需要额外做复杂的定位调整，两个方形出料口的端面处于同一水平面上，对接下方溜槽时能保证接口贴合严密，不会出现漏料的情况。

　　在实际工况使用中，这类结构件可根据输送物料的特性选择不同的制作材料，输送磨琢性较强的矿粉、砂石类物料时可选用耐磨钢板制作，输送食品级原料时可采用不锈钢材质加工，适配不同行业的输送场景使用需求。结构整体没有活动部件，日常使用中基本不需要维护，只要根据物料磨损情况定期检查壁厚即可，运行可靠性远高于带活动翻板的分料装置，适合长期连续运行的生产线使用。
