手动式物料分流器结构设计方案

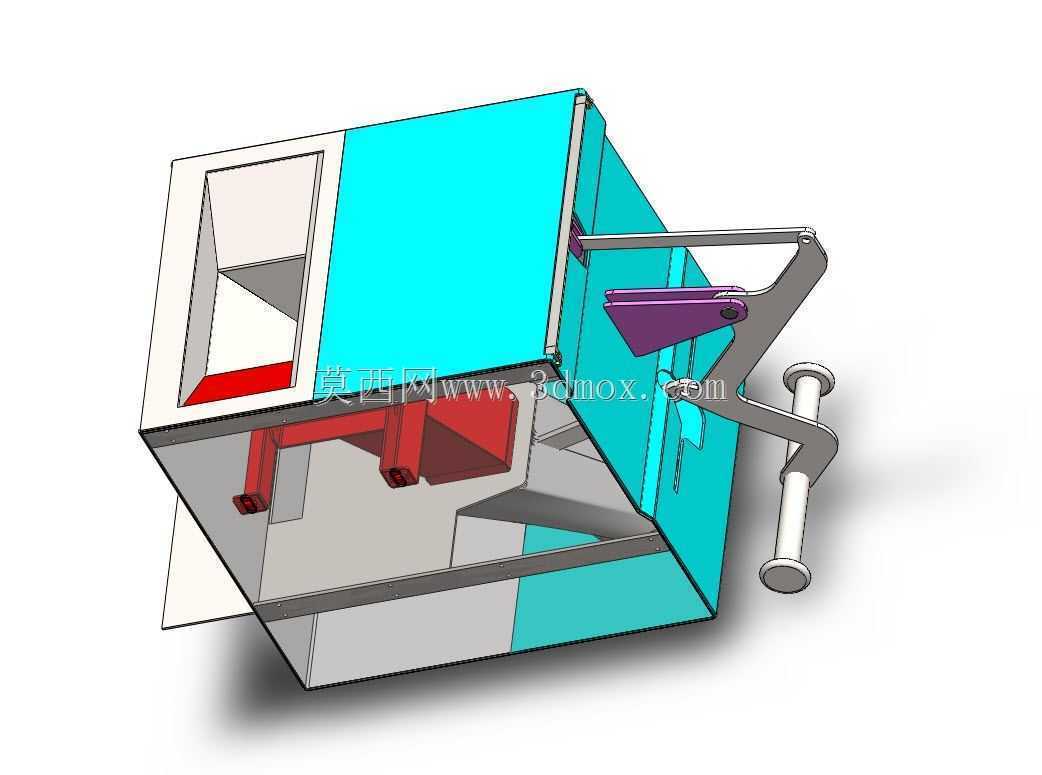

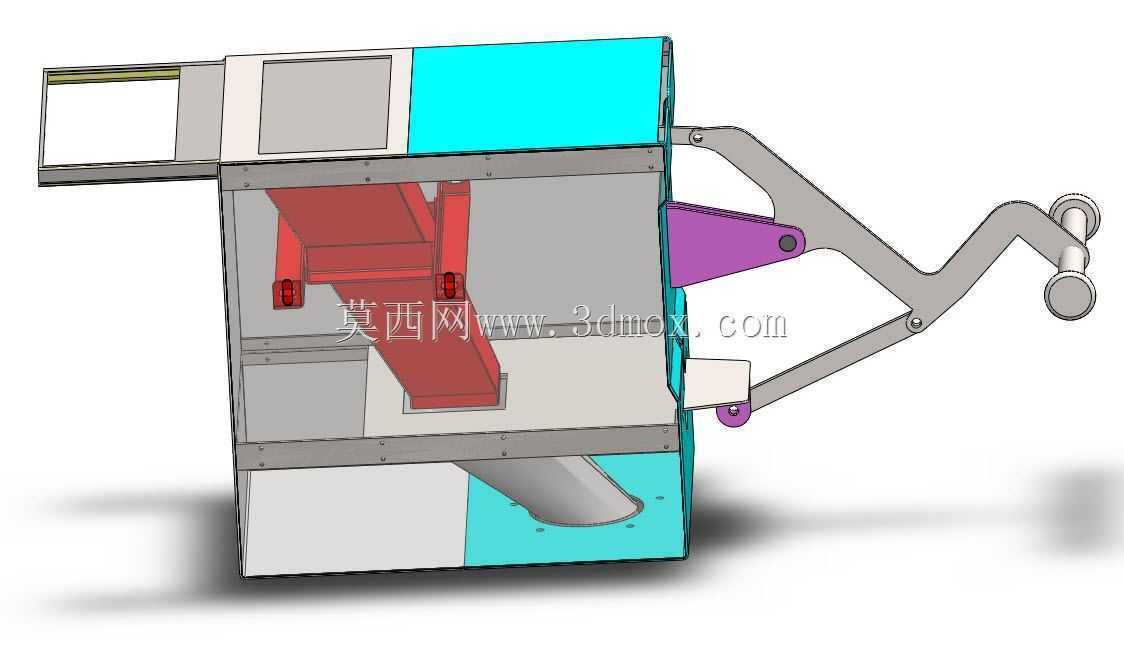

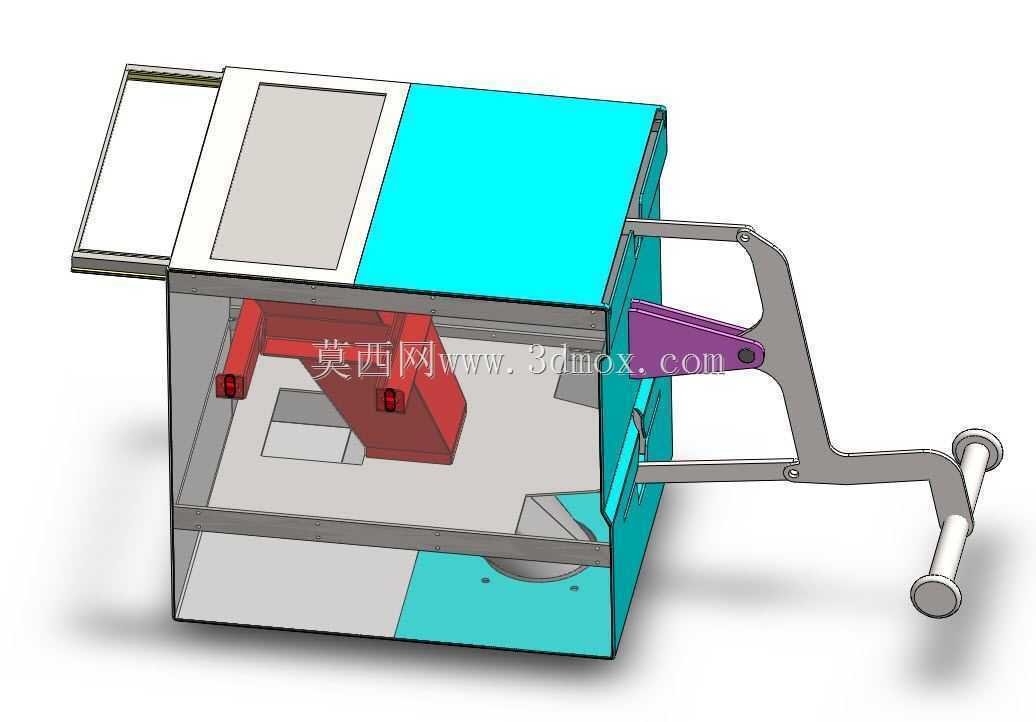

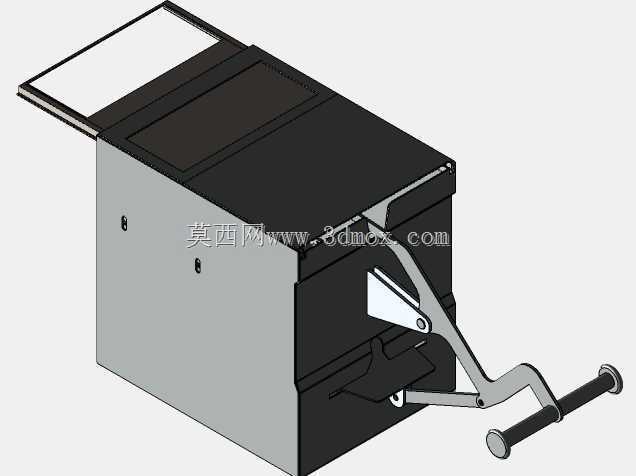

　　这款手动操作的分流装置，主要面向小型加工工位、零散物料分拣、实验室物料输送这类不需要高速自动化分流的场景，在小批量多品类物料的工位间流转环节，能替代人工反复取料分料的动作，降低操作人员反复转身取放物料的动作强度。从结构设计逻辑来看，整体采用箱式框架作为承载主体，框架外侧预留的安装平面可直接与现有料道的出料端对接，不需要额外制作复杂的转接支架，安装时仅需保证入料口与上游料道的出料端面齐平，固定四个边角的安装孔即可完成部署，整体安装边界控制在紧凑的箱体范围内，不会占用过多工位操作空间，适配多数桌面式小型加工设备的旁侧安装需求。装置的操作端采用摇臂式手动驱动结构，摇臂通过铰接连杆与箱体内部的分流导板连接，操作人员仅需扳动摇臂到对应卡位，

　　即可带动内部导板切换倾斜角度，让从入料口落下的物料顺着导板流向对应的出料通道，摇臂的操作力经过连杆杠杆比优化，单指即可完成切换动作，长时间操作也不会产生明显的肢体疲劳。箱体侧面设置的透明观察区域，可直接观察内部物料流动状态，若出现物料卡滞情况，可直接掀开顶部的翻盖结构快速疏通，不需要拆解整体框架，日常维护的操作门槛极低。内部的分流导板采用耐磨的光滑曲面设计，边缘做了圆角过渡处理，不会刮伤输送的工件表面，导板的转动铰接点设置在料流冲击范围之外，避免长期受物料冲刷磨损导致转动卡滞。箱体底部预留的两个出料接口，可直接对接下游的集料盒或者次级输送料道，两个出料通道的角度经过反复验证，能保证颗粒状、小型块状物料依靠自重顺利滑落，

　　不会出现积料堵料的情况。整体结构没有复杂的电气元件，纯机械结构的可靠性更高，在粉尘、潮湿等恶劣车间环境下也能稳定运行，不需要额外的气源或者电源接入，部署灵活度更高，适合零散分布的小型加工工位使用，也可作为自动化输送线的备用手动分流单元，在自动系统检修时临时承担物料分流功能，保障生产环节不会因为单台设备故障完全停摆。
