SKF双列圆锥滚子轴承3209ATN9结构设计

　　在机床主轴、重载传动箱、工程机械行走机构这类需要同时承受径向载荷与单向轴向载荷的回转部位，双列圆锥滚子轴承是应用频次极高的支撑部件，这款3209ATN9的结构设计完全贴合这类工况的实际使用需求。从结构设计逻辑来看，双列圆锥滚子的排布方式，相比单列同规格轴承，能在不扩大径向安装尺寸的前提下，将额定动载荷提升近40%，同时可以承受双向轴向载荷，避免了背对背安装单列轴承时需要调整预紧量、预留轴向游隙的复杂工序，降低装配环节的人为误差风险。保持架采用尼龙材质的窗式结构，也就是型号后缀中ATN9对应的结构特征，相比冲压钢保持架，尼龙材质的自润滑特性能在短时间缺油的工况下避免滚子与保持架的干摩擦拉伤，同时窗式结构对每颗滚子的定位精度更高，

　　能将滚子运转过程中的歪斜量控制在更小范围内，降低高速运转时的振动与噪声，适配中等转速的重载传动场景。从安装边界来看，这款轴承的内圈带有双滚道，可与轴采用过盈配合实现周向固定，外圈为直筒型结构，与轴承座孔采用过渡配合即可满足定位要求，安装时不需要额外加工定位台阶，能简化轴承座的加工工序，降低箱体的加工成本。实际选型过程中，需要注意这类双列圆锥滚子轴承的轴向游隙是出厂时预调好的，装配时不能通过敲击内圈或外圈的方式强行调整游隙，否则会导致滚道接触应力分布不均，大幅缩短轴承使用寿命。在日常运维场景中，这类轴承的密封结构适配脂润滑工况，加注润滑脂时需要保证填充量占轴承内部空腔的三分之一到二分之一，过量加注会导致运转过程中温升过高，

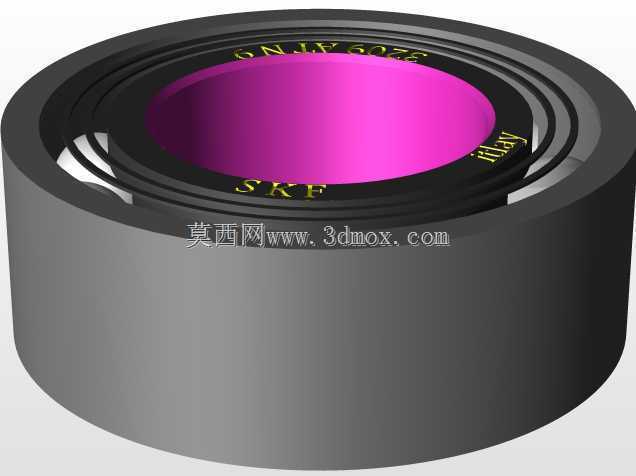

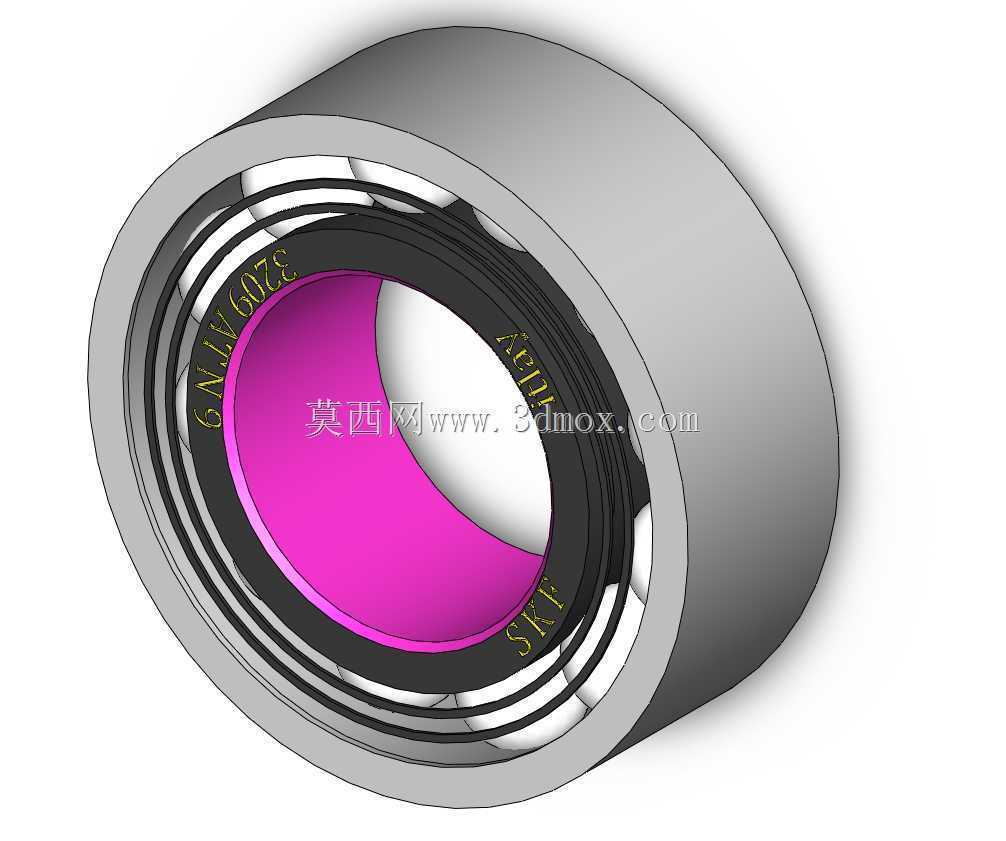

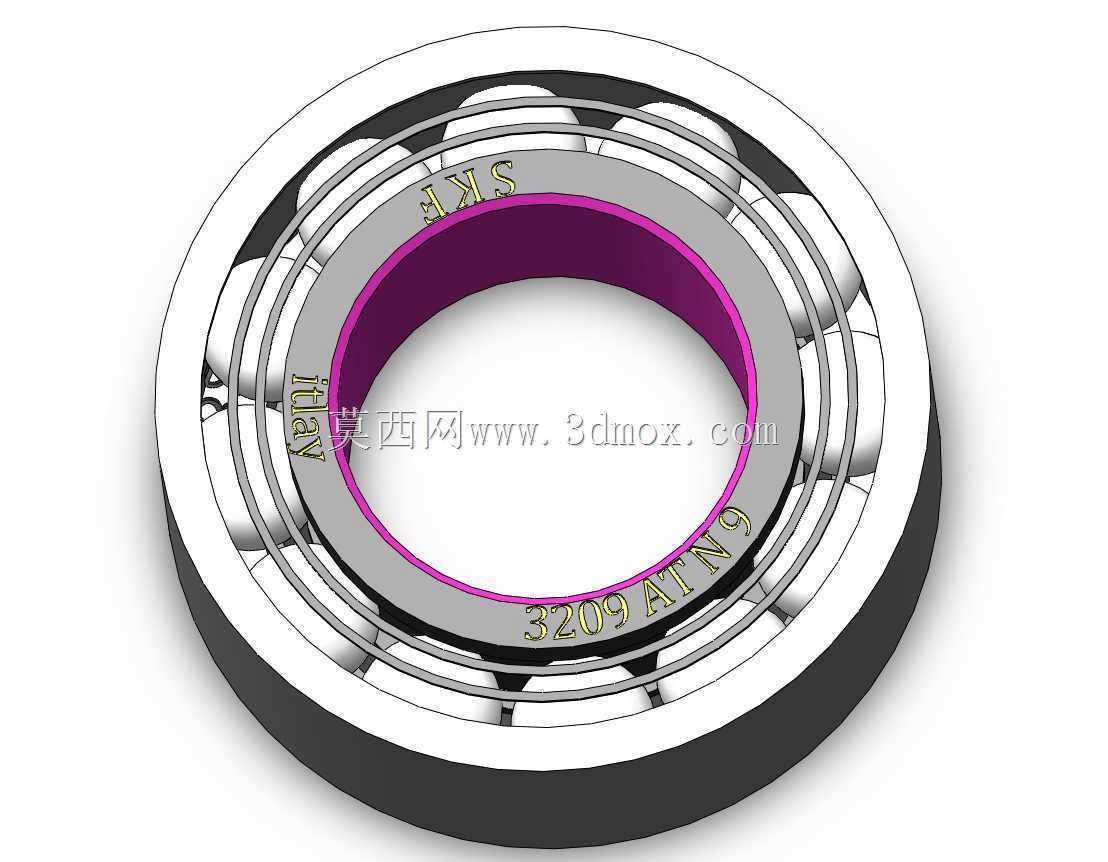

　　加速润滑脂变质失效。从三维建模的细节来看，模型还原了滚子与滚道的接触角设计，内圈挡边的高度、保持架的兜孔间隙都按照实际产品的公差要求做了还原，能直接用于装配干涉检查、主轴系统的刚度仿真分析，不需要二次修改结构细节。在输送线的辊筒支撑、减速机的中间轴支撑、农用机械的轮边支撑场景中，这类轴承的结构特性可以很好地应对冲击载荷、偏载的工况，避免出现滚子偏磨、保持架断裂的常见失效问题。建模过程中对滚道的锥度、滚子的锥角做了精准匹配，保证接触线长度符合设计要求，能直观呈现载荷传递路径，方便结构设计人员在做整机布局时快速校核安装空间，判断轴承选型是否匹配实际载荷工况。
