无动力重力辊道输送架结构设计

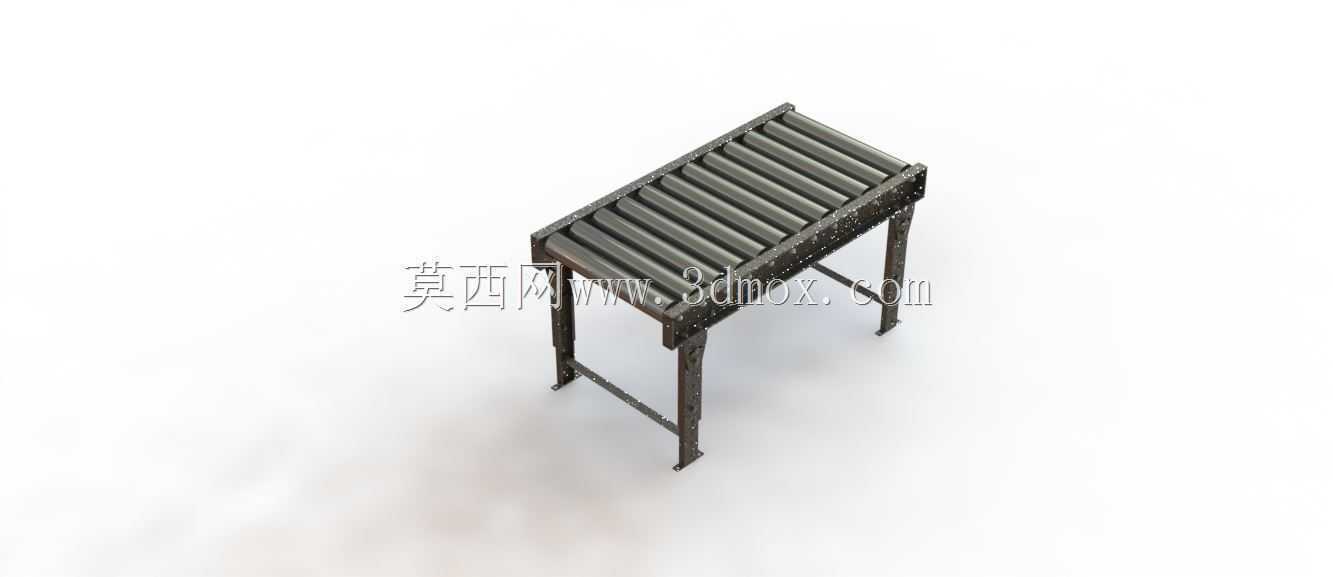

　　这款无动力辊道输送结构，主要依靠被输送物料自身重力或人力推送实现物料位移，在生产车间工序间转运、仓储分拣线、包装工位接驳、装配线旁物料暂存输送等场景中应用十分广泛，不需要额外配置驱动电机、传动链条等动力组件，整体结构简单可靠，后期维护成本极低，适合短距离、固定路径的轻载物料输送作业。从结构设计来看，主体框架采用型钢焊接成型，四条支腿通过底部横撑连接形成稳定的支撑结构，支腿底部可配置可调脚杯，适配地面不平整的安装场景，安装时需要预留支腿调节的空间，整体安装边界需要结合输送路径长度、两侧操作空间预留，通常单侧操作需要预留至少600mm的人员通行或操作空间，输送面高度可根据对接的工位高度、人员操作舒适高度调整，

　　常规作业场景下输送面高度设置在750mm到850mm区间适配多数站立作业需求。辊筒作为核心承载部件，采用等间距排布设计，辊筒间距根据被输送物料的最小底面尺寸确定，确保物料在输送过程中始终有至少三根辊筒支撑，避免物料卡滞或掉落，辊筒两端采用轴承座与框架连接，转动阻力小，人力推送时十分顺畅，针对不同重量的输送物料，可调整辊筒的壁厚、轴径参数来适配承载需求，常规轻型应用场景下单段输送架可承载单件50kg以内的物料。设计时需要重点考虑框架的刚性，避免长距离输送时框架中部出现下挠变形，通常单段输送架长度控制在2米到3米区间，多段拼接时需要在拼接位置设置中间支撑腿，保障整体结构稳定性。这类无动力辊道还可根据现场布局需求设计成直线段、转弯段，

　　也可搭配挡停器、侧边导向条等附件，实现物料的暂存挡停、导向防偏功能，在精益生产布局中，常用来搭建工序间的物料滑道，实现物料的先进先出，减少人工搬运的距离，降低作业人员的劳动强度，相比带式输送机，这类辊道结构的透气性更好，也适合输送需要散热的加工后工件，表面的辊筒间隙也可方便掉落的切屑、杂物漏下，保持输送面整洁。
