面粉厂散料输送用平型带式输送设备

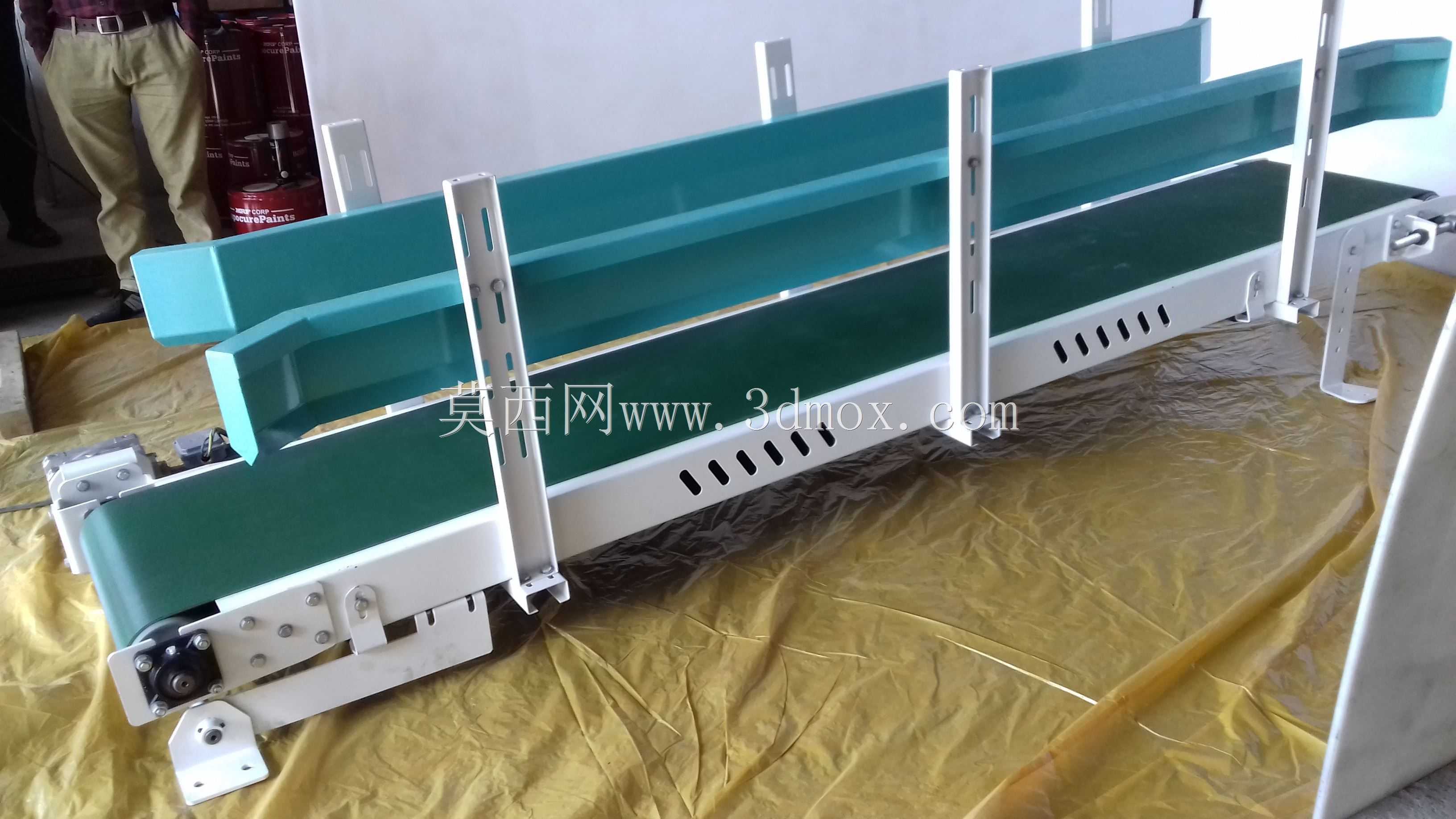

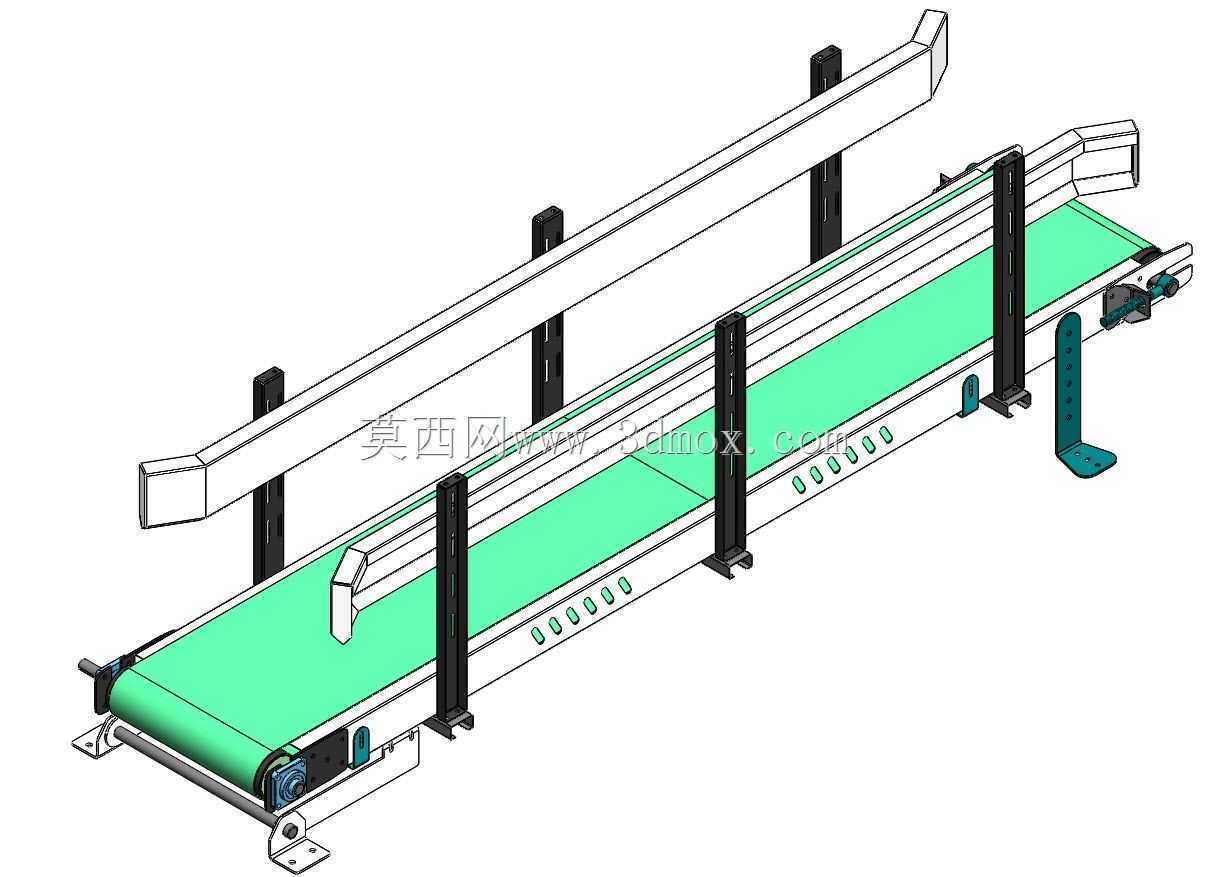

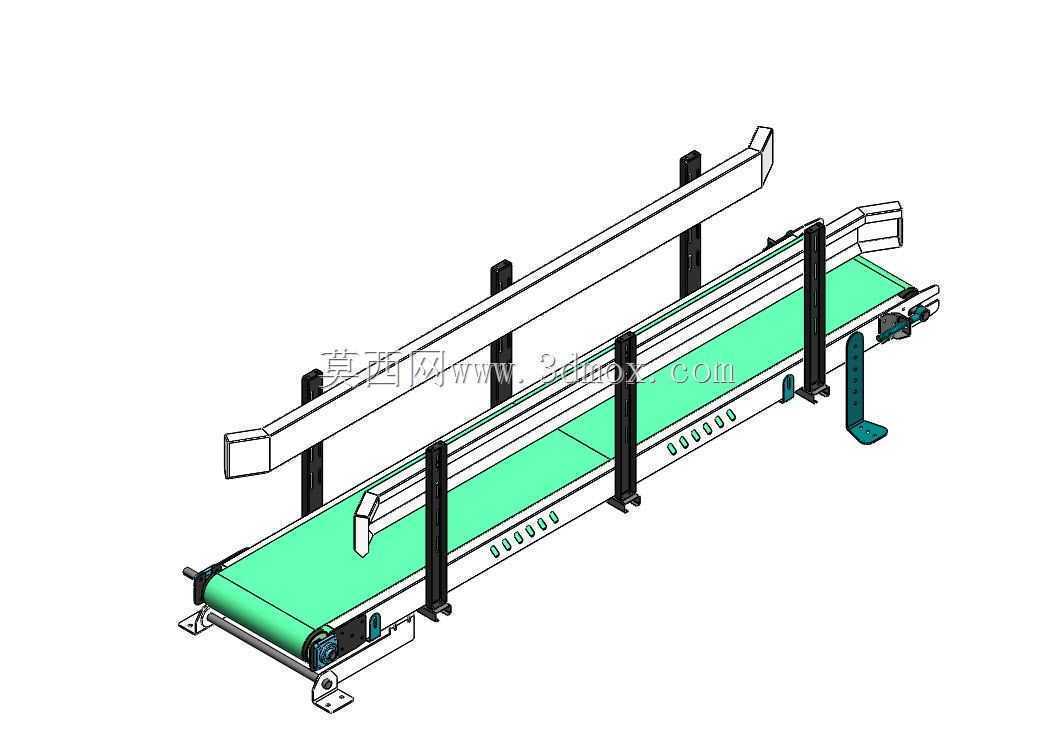

　　这款带式输送设备的三维结构，是针对面粉厂生产场景中散状粉料、袋装成品的连续转运需求设计的，整体采用平型皮带承载结构，区别于大倾角挡边带式设备，更适配车间内同楼层或小高度差的水平输送工况，可衔接清理车间、制粉车间、包装车间的不同工序节点，完成小麦原料、中间粉料、成品面粉袋的工位间转运，避免人工搬运带来的粉料撒漏、交叉污染问题。从结构设计逻辑来看，主体框架采用分段式型材拼接思路，支腿设置多组高度调节孔位，可根据现场对接设备的进料口高度调整整机安装高度，支腿底部预留地脚螺栓安装孔，适配水泥地面、钢结构平台两种安装基面，安装边界可根据车间通道宽度调整侧防护栏的外伸尺寸，不会额外占用过多车间通行空间。设备两侧设置的立式导向护栏，

　　采用光滑圆弧端头设计，既可以防止输送过程中袋装面粉偏移掉落，也能避免散料输送时粉料从皮带侧边撒落，护栏与皮带表面预留5mm间隙，不会与运行的皮带产生摩擦损耗。驱动端采用尾部内置式驱动辊结构，搭配张紧调节装置，可在设备长期运行皮带出现松弛时，快速调整张紧行程，无需拆解主体框架即可完成维护，辊筒表面做滚花处理，增大与皮带接触面的摩擦力，避免重载启动时出现皮带打滑问题。皮带承载面下方设置多组平行托辊，托辊间距根据面粉类散料的堆积密度做了优化，既保证皮带承载时不会出现过大下挠变形，也不会因托辊过密增加不必要的运行阻力，设备空载运行阻力控制在合理区间，适配常规低压工业电机驱动即可满足运行需求。整机的进料端设置导料槽结构，

　　可对接上方料仓的出料口，让落下的粉料集中落在皮带中部，避免偏载导致的皮带跑偏，出料端设置刮料板，可将粘附在皮带表面的残留粉料刮落至接料工位，减少物料残留带来的霉变、交叉污染风险，符合食品加工场景的卫生要求。从安装适配性来看，整机长度可根据车间工位间距做模块化拼接，单段标准节长度为2米，现场安装时无需大量焊接作业，仅通过螺栓连接即可完成组装，大幅缩短现场安装调试周期，设备两侧预留的传感器安装位，可后续加装跑偏开关、速度传感器、料流检测装置，接入车间集中控制系统，实现自动化运行管控。
