慢同步直流步进器三维结构设计

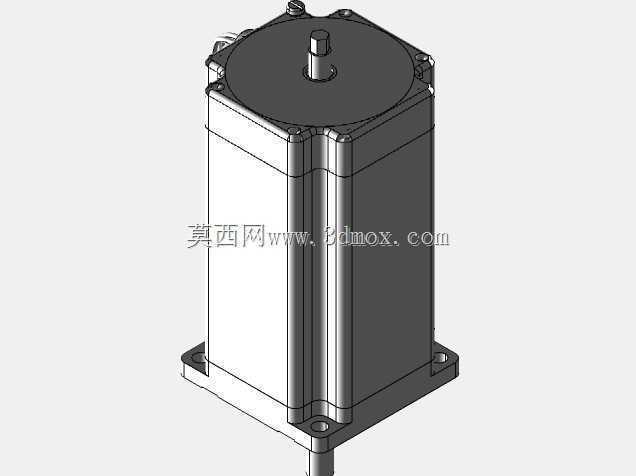

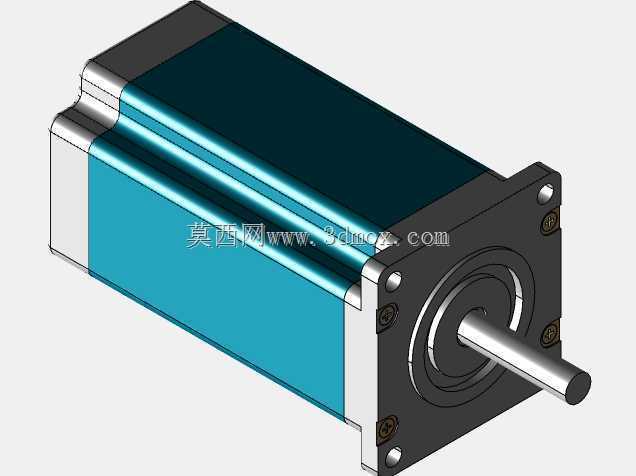

　　这款慢同步直流步进器的三维结构，在建模阶段优先考虑了小型自动化设备的安装适配需求，从实际选型场景出发，输出轴端的安装孔位采用标准方形法兰布局，四个安装沉孔的位置公差预留了常规装配的调整余量，能直接适配多数小型滑台、送料机构、精密调节模组的安装基面，不需要额外做转接板设计，能减少设备整体的装配零件数量，压缩装配工时。

　　从功能特性来看，该步进器采用慢同步的运行逻辑，低速运行时的扭矩输出平稳，不会出现普通步进电机低速段的共振抖动问题，在需要低速精准位移的场景里，比如实验室小型分析仪器的样本推送、3D打印设备的送料驱动、小型包装设备的标签送进工位，都能匹配对应的负载需求，不需要额外加装减速机构来降低转速提升扭矩，能简化设备的传动链设计，减少传动环节的背隙误差。

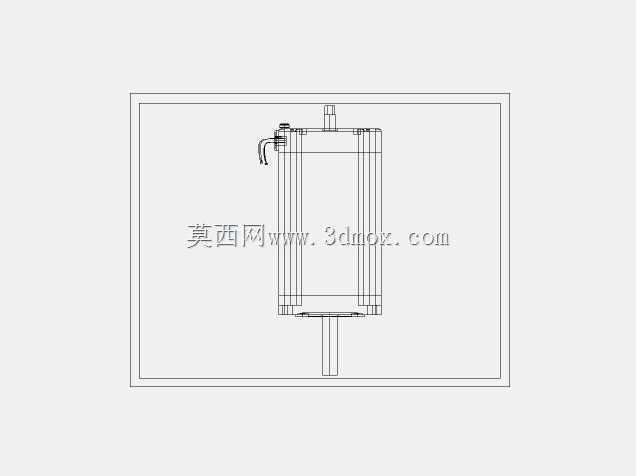

　　建模过程中对外形边界做了严格的尺寸约束，机身整体采用方正的壳体结构，没有外凸的冗余结构，在设备内部排布时能紧贴相邻的电气元件或者结构件安装，最大化利用设备内部的安装空间，输出轴的伸出长度、轴径尺寸都匹配常规的联轴器安装尺寸，轴端的定位台阶能保证联轴器安装时的轴向定位精度，不需要现场二次加工轴端结构。壳体上的散热筋结构和机身一体化建模，在连续低速运行时能通过壳体表面自然散出绕组产生的热量，不需要额外加装散热风扇，能降低设备运行时的噪音，也减少了易损部件的数量，提升长期运行的可靠性。

　　设计思路上没有追求过高的转速参数，而是把重点放在低速运行的步距精度上，绕组的排布结构在建模时做了对应的空间预留，能保证每一步的转角误差控制在常规工业应用允许的范围内，在点动调节、短距离精准位移的工况下，不会出现丢步、过冲的问题。接线端的位置设置在机身尾部的侧面，不会和输出轴端的安装结构产生干涉，布线时可以顺着设备侧壁走线，避免线缆和运动部件产生摩擦，提升设备布线的整洁度和安全性。安装法兰的端面做了平面度的结构约束，安装时能和设备基面完全贴合，不会出现安装倾斜导致输出轴承受径向额外载荷的问题，能延长内部轴承的使用寿命，减少长期运行后的维护成本。
