法兰安装式无刷直流电机结构设计

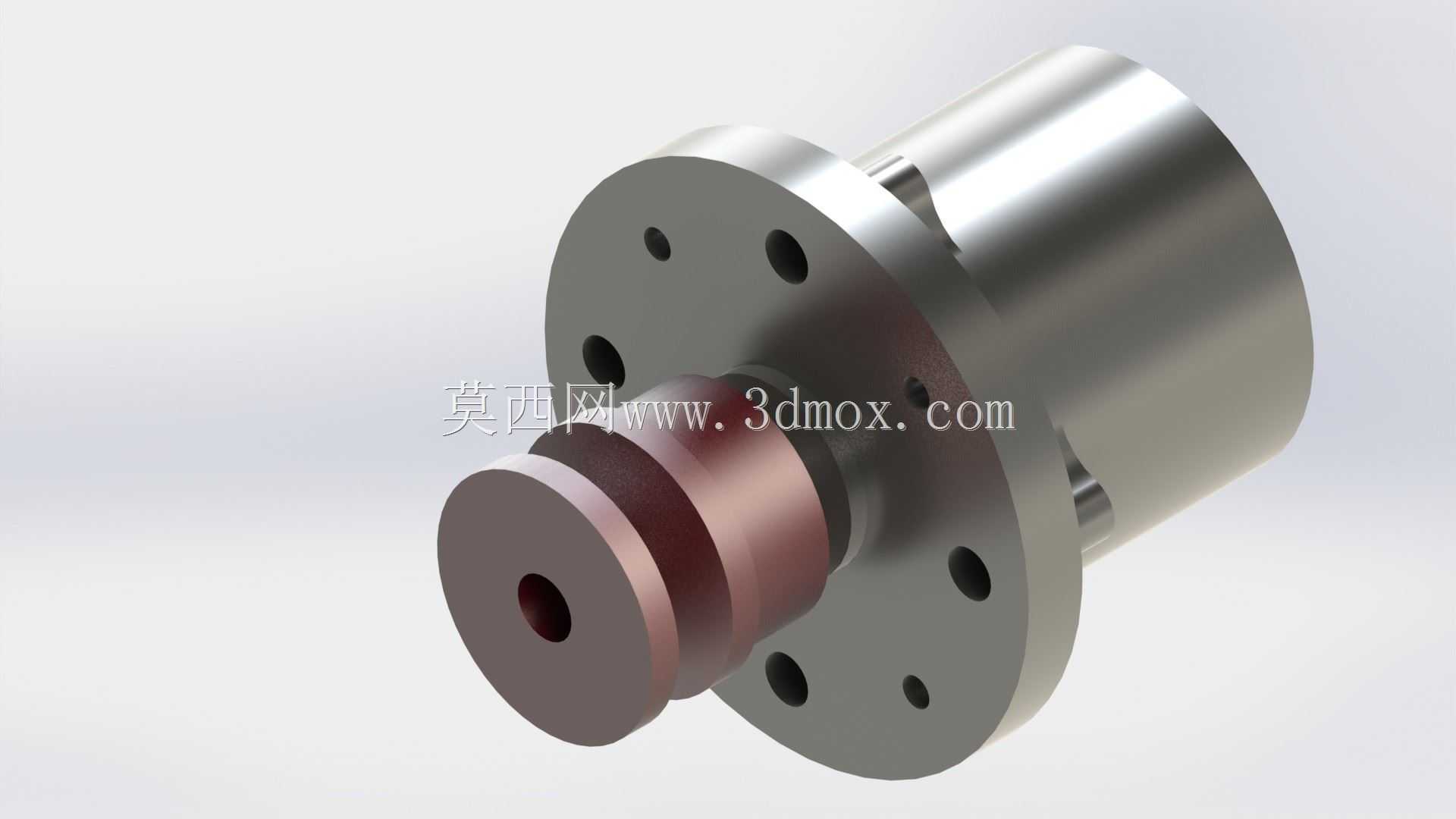

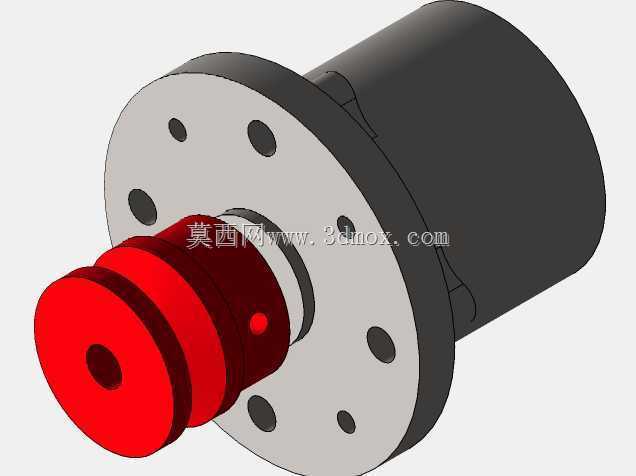

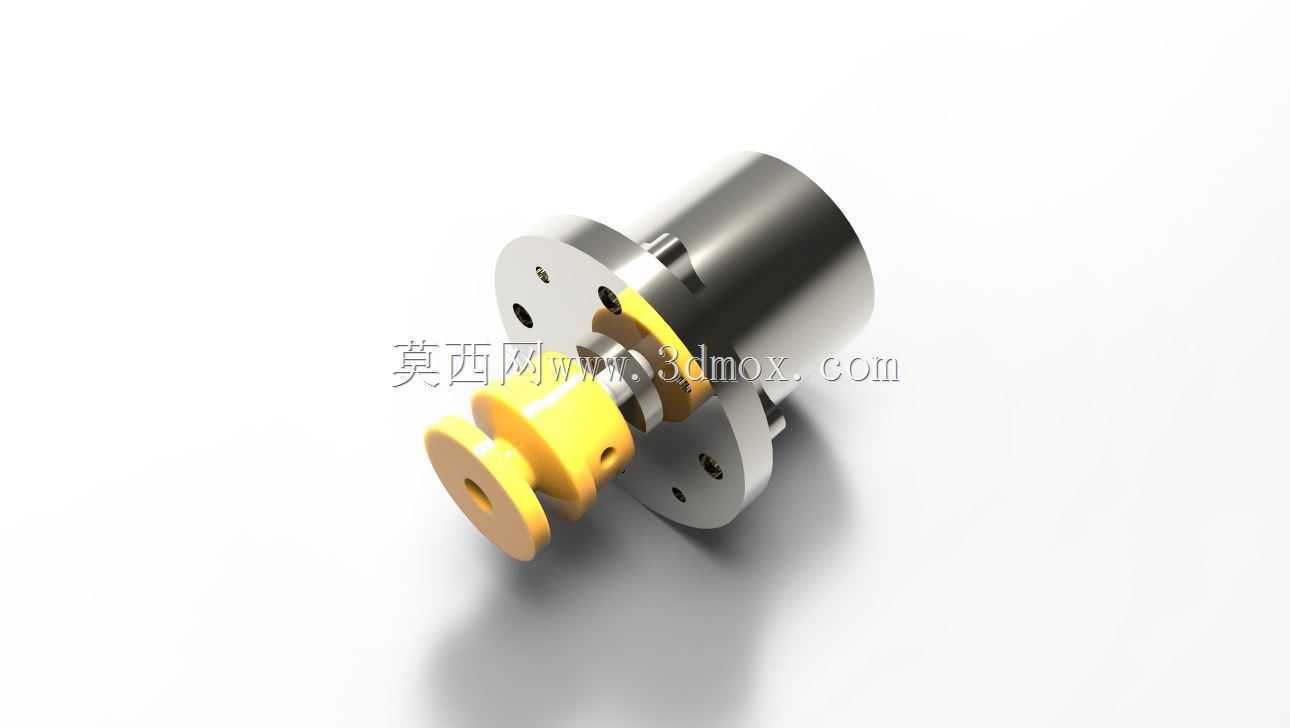

　　这款无刷直流电机采用前端法兰凸缘安装结构，适配多数工业自动化设备的紧凑安装空间需求，输出端采用阶梯轴设计，可直接对接同步带轮、联轴器等传动部件，省去额外的转接轴套加工工序，在小型输送线、精密检测转台、医疗设备动力模块、小型伺服执行机构中都能适配使用。从结构设计逻辑来看，法兰端面上的安装孔采用圆周均布排布，孔位公差按照IT7级精度控制，安装时可通过止口配合实现快速定位，避免电机安装后出现轴系偏心问题，有效降低运转时的径向跳动量，延长输出端轴承的使用寿命。电机本体采用圆柱形壳体设计，壳体外径与法兰安装面的外径差控制在合理范围，既保证壳体内部定子绕组、转子磁钢的布置空间，又不会因为法兰尺寸过大占用过多安装面的周边空间，

　　在多电机并排布置的设备工位中，能有效压缩整机的横向排布尺寸。输出轴端的中心设置有内螺纹孔，可用于安装轴向定位挡圈，或者外接编码器、刹车模块等附加功能组件，适配不同工况下的功能扩展需求，无需对电机主体结构进行二次改造。设计过程中针对散热需求做了结构优化，壳体采用导热性较好的金属材质，法兰端与壳体的连接面保留足够的接触面积，运转时绕组产生的热量可通过法兰安装面快速传导至设备安装基板，配合壳体表面的自然散热，就能满足额定转速下的持续运转温升要求，无需额外加装散热风扇，进一步压缩电机的轴向尺寸。从安装边界来看，法兰安装面的厚度经过强度校核，可承受额定输出扭矩下的反作用力矩，不会出现安装面变形导致的轴系偏移，输出轴的伸出长度经过适配性设计，

　　既保证传动部件的安装定位空间，又不会因为轴伸过长导致悬臂负载过大，在额定负载工况下能保持稳定的输出精度，适配对转速稳定性、位置控制精度有一定要求的应用场景，相比有刷直流电机，该结构取消了碳刷滑环接触结构，运转时无接触磨损，维护周期更长，适合长时间连续运转的工业作业场景。
