带PU保温层撬装式制冷机组结构设计

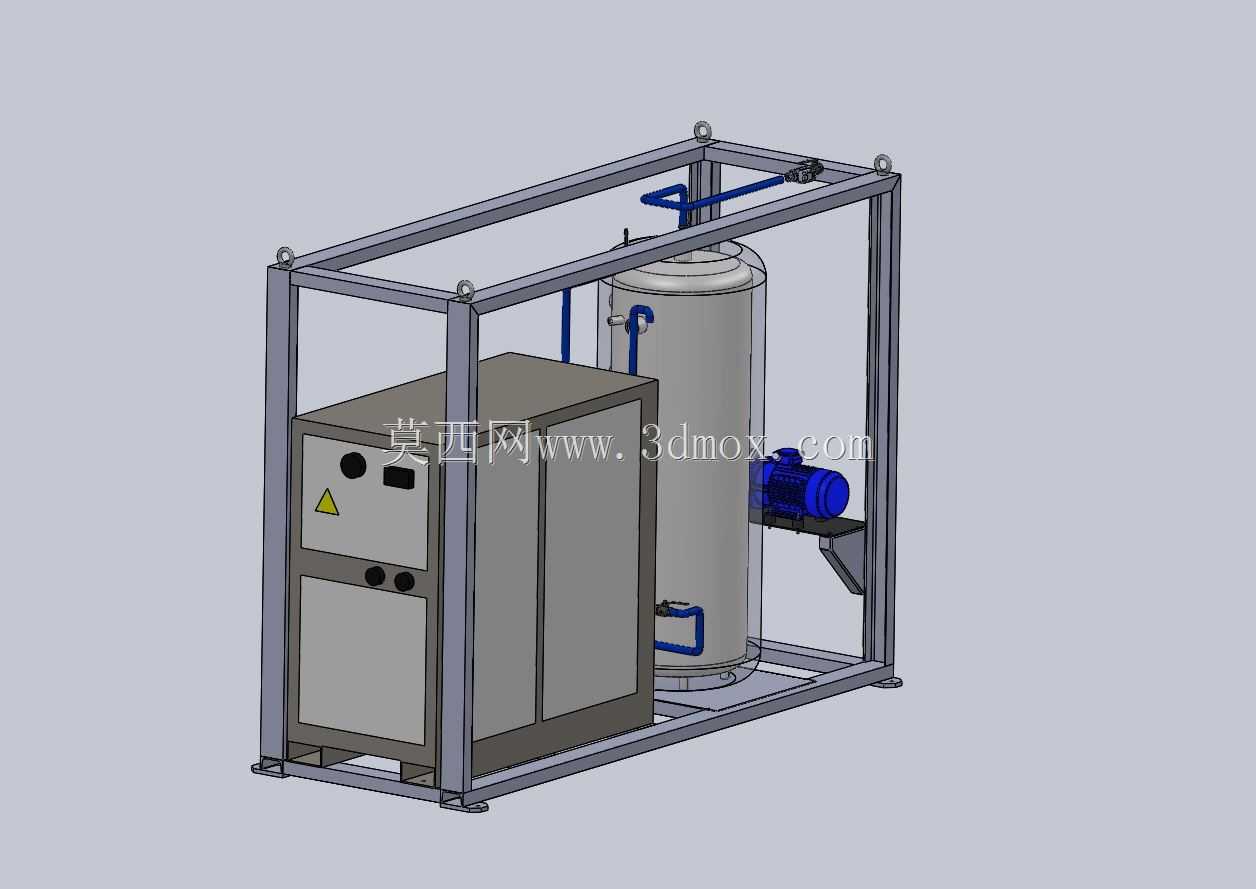

　　这套撬装集成的制冷设备，主要面向中小型工业制程冷却、小型冷库冷源配套、实验环境温控等场景，将制冷循环核心部件全部整合在统一的方管焊接框架内，省去现场零散安装的管路对接、机架找平工序，到场后仅需对接电源、待冷却介质管路即可投入使用，适配厂房空间有限、安装周期要求短的项目需求。设备核心的立式储液罐体外部包覆PU发泡绝缘层，能大幅降低低温冷媒与外界环境的热交换，减少冷量损耗，避免罐体表面凝露滴水，适配环境湿度较高的车间安装场景。罐体旁集成的电控与压缩机组箱体采用分体式钣金结构，左侧区域布置电气控制元件、运行状态指示灯与急停按钮，正面预留警示标识安装位，符合车间设备安全标识规范；右侧腔体容纳制冷压缩机、气液分离元件与管路阀组，

　　钣金外壳做了可拆卸式设计，日常维护时可单独拆下对应侧面板，无需整体拆解外罩即可完成滤芯更换、阀件检修、线路排查等操作。框架采用标准矩形钢管焊接成型，底部预留叉车孔位与地脚安装孔，既可以通过叉车直接整机组转运，也可以通过膨胀螺栓将整机固定在混凝土地基上，框架顶部设置吊点，满足车间行车吊装的作业需求。整机管路采用硬管弯折成型，蓝色标识的管路对应低压冷媒回路，管路走向沿框架立柱内侧排布，通过管卡固定在框架型材上，避免设备运行时管路振动产生的疲劳磨损，泵体组件通过支架固定在框架侧方，与罐体、压缩机组的连接位置预留减震垫安装位，降低运行时的振动传递与噪音辐射。从安装边界来看，整机框架的长宽尺寸控制在常规工业设备通道的通行范围内，

　　设备后侧预留不小于三百毫米的散热与检修空间，正面操作区域预留不小于六百毫米的操作空间，即可满足日常操作、检修的空间需求，无需额外搭建专用操作平台。设计过程中优先考虑了部件的维护可达性，所有需要定期操作的阀门、仪表、开关都布置在人员站立可触及的高度，罐体的排污口设置在罐体底部靠近框架侧边的位置，无需钻入框架内部即可完成排污操作；电气接线端子排布置在电控箱下部，进线孔预留防水格兰头安装位，适配车间常规的电缆布线需求。这套集成式结构相比现场散件组装的制冷系统，管路对接误差更小，出厂前可完成整体保压测试与试运行，减少现场安装的调试工作量，PU保温层的厚度经过冷量损耗核算，在常规环境温度下可将罐体冷损控制在允许范围内，避免保温层过厚造成的整机尺寸冗余，也不会因保温层过薄导致冷量浪费、凝露问题。框架的型材选型经过承重校核，可承受整机满液运行时的总重量，焊接位置做了去毛刺与防锈处理，外表面喷涂防锈漆适配车间多尘、轻微腐蚀的使用环境。
