双耳带法兰安装座连接支撑结构件

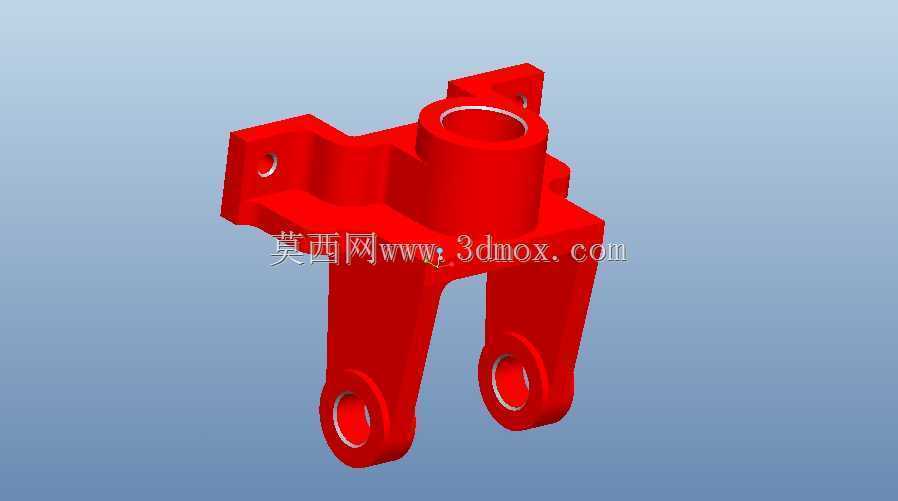

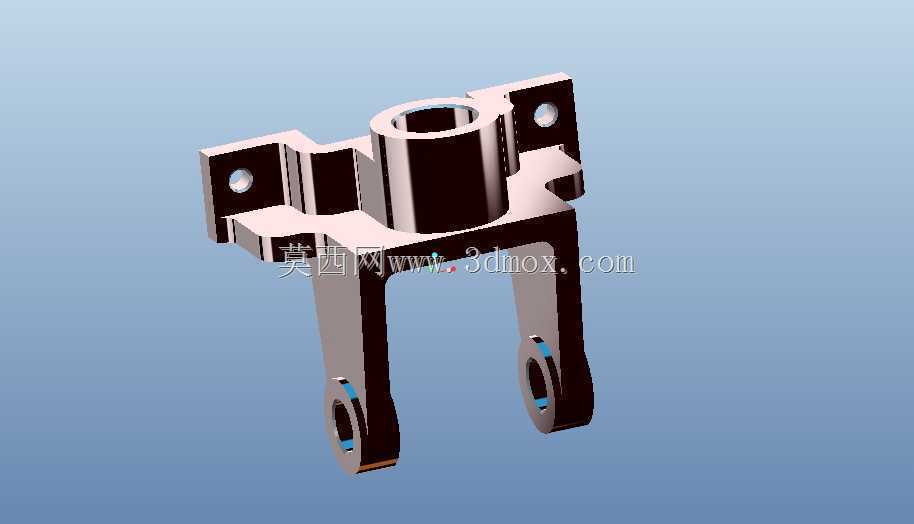

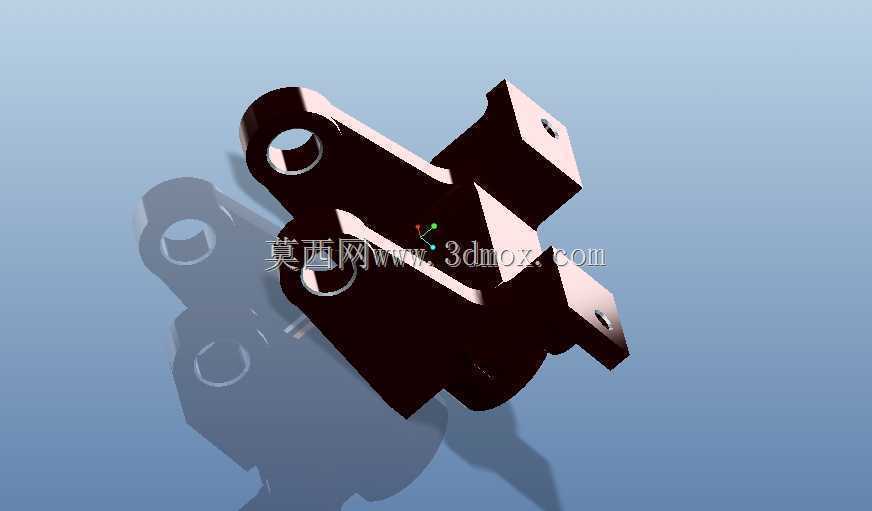

　　这类带双侧耳板的法兰式支撑连接座，多应用在中小载荷的铰接传动场景中，常见于轻工自动化生产线的摆臂连接工位、小型农用机具的操纵连杆铰接点，也可作为非标设备中气动执行元件的端部固定支座，承担载荷传递、铰接转动约束、部件定位支撑的核心作用。从结构设计逻辑来看，顶部的带孔圆筒主体是核心承力载体，内孔用于穿装铰接销轴或者配套衬套，内壁的粗糙度与圆柱度公差需要满足销轴转动或者滑动的配合要求，避免长期运行出现偏磨卡滞。顶部向两侧延伸的法兰安装翼板上预留了两个沉头安装孔，安装时可通过内六角螺栓将整个支座固定在设备的安装基面或者主机架上，翼板与圆筒主体的衔接位置做了加厚过渡处理，避免螺栓预紧力或者侧向载荷作用下出现应力集中断裂的问题。

　　圆筒主体向下延伸的两个平行耳板是铰接配合的关键部位，耳板上的同轴通孔用于穿装连接销轴，实现与外部摆杆、连杆或者执行件的铰接联动，两个耳板的间距需要匹配被连接件的端部厚度，孔位的同轴度公差直接影响铰接转动的顺畅度，设计时通常会在耳板孔位预留衬套压装余量，方便后期磨损后快速更换易损件，降低设备维护成本。从安装边界来看，这类支座的安装基面需要保证平面度要求，法兰翼板的安装孔中心距需要匹配设备机架上的预留孔位，耳板的下伸长度决定了铰接点的安装高度，设计时需要预留足够的摆动空间，避免铰接件转动时与支座主体或者安装基面发生运动干涉。整个构件的壁厚设计根据额定载荷做了匹配，承力部位的圆角过渡有效降低了应力集中系数，既满足了结构强度要求，也尽可能控制了构件自身重量，适合在载荷适中、需要频繁铰接转动的工位长期使用，建模过程中对各配合面的公差做了合理预留，可直接用于后续的工程图导出与加工制造参考。
