Mastercam铣削口袋加工工艺三维设计

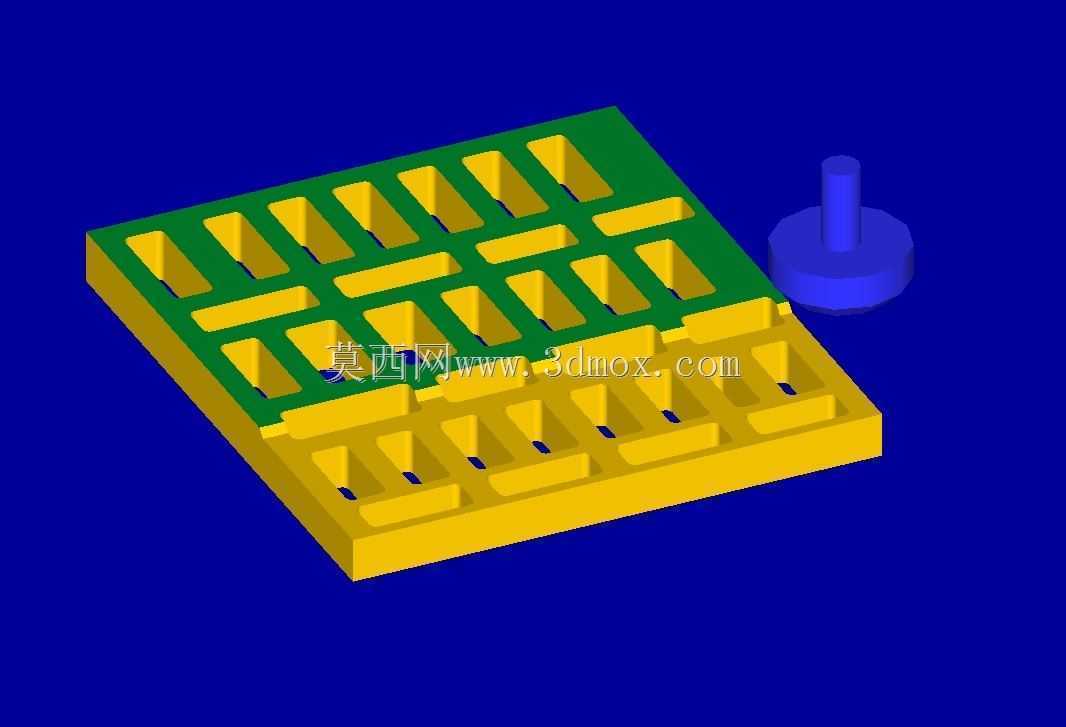

　　在数控铣削加工领域，口袋类特征是箱体、模具、结构件中极为常见的加工要素，这类封闭或半封闭的凹腔结构，广泛出现在液压阀块内腔、模具型腔、设备安装基座、航空结构件减重腔等场景中，加工质量直接影响零部件的装配精度与使用性能。本次设计围绕铣削口袋加工的全流程工艺逻辑搭建三维模型，还原实际加工中的路径规划逻辑与工艺边界设定。从实际加工场景出发，口袋加工首先要明确型腔的轮廓边界与深度要求，设计过程中优先区分开粗与精修的工艺分层，开粗环节采用逐层铣削的方式，预留均匀的精修余量，避免单次切削深度过大导致刀具崩损或工件变形，针对不同转角位置，提前设定刀具半径补偿的过渡路径，避免转角处出现过切或残留凸台。模型构建时充分考虑实际加工中的装夹边界，

　　将工件的夹持余量区域、刀具安全抬刀高度、切入切出的缓冲路径都纳入三维结构的逻辑还原中，针对不同深度的型腔，设计对应的分层下刀点位置，避免垂直下刀对刀具端面造成过度磨损，斜向下刀或螺旋下刀的路径参数也在模型中做了对应体现，匹配现场加工的实际操作逻辑。从功能特性来看，这套三维设计完整还原了口袋加工从毛坯到成品的材料去除过程，清晰展示了不同加工阶段的余量分布，对于直壁型腔、带底圆角型腔、斜壁型腔等不同结构的口袋特征，都对应匹配了合理的走刀方式，比如大面积平坦区域采用行切走刀提升加工效率，侧壁精修采用环切走刀保证表面粗糙度一致，转角位置自动添加减速路径，避免高速切削时的让刀误差。设计过程中没有刻意追求外观的视觉效果，

　　而是完全贴合车间实际加工的工艺逻辑，所有尺寸边界都参考常规铣削设备的行程范围设定，工件装夹位置避开机床工作台的T型槽干涉区域，刀具伸出长度的安全值也在模型中做了对应标注，方便编程人员直接参考设定加工坐标系。针对加工中容易出现的排屑问题，模型中也对应体现了每层切削后的抬刀排屑路径位置，避免切屑堆积在型腔内部造成二次切削，影响表面加工质量，同时冷却喷嘴的对准位置也在工艺布局中做了预留，保证切削区域能得到充分的冷却润滑，延长刀具使用寿命。
