金刚砂加工设备法兰式连接端盖结构

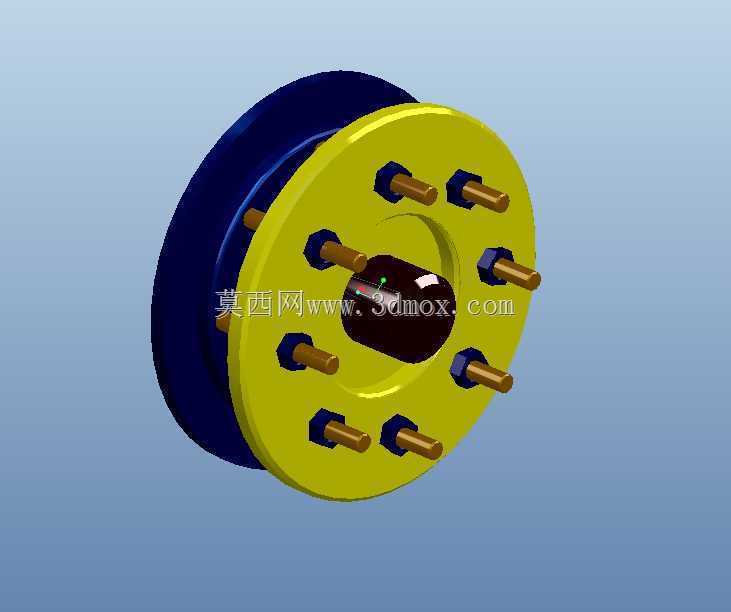

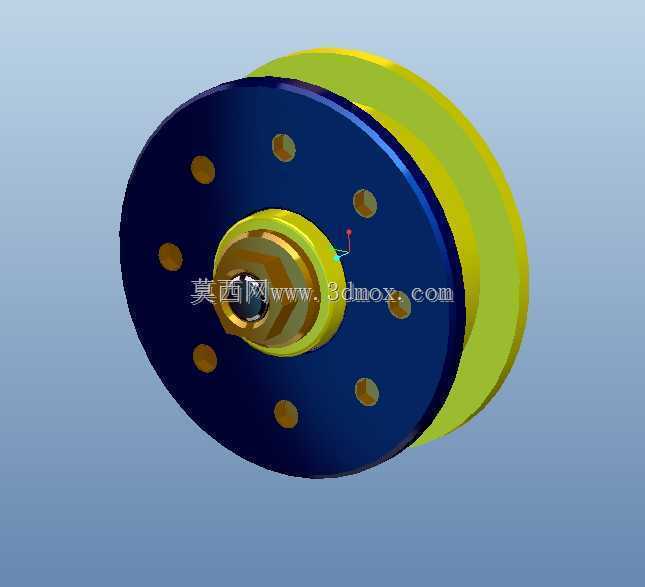

　　在磨料加工生产线里，金刚砂处理设备的连接端盖是承担密封、定位与扭矩传递的核心部件，这类部件长期处在磨料冲刷、持续振动的工况下，设计时需要兼顾连接可靠性、拆装便捷性与抗磨损性能。本次呈现的端盖结构采用法兰式圆周均布连接方案，端盖主体分为两个功能段，深蓝色的基座段嵌入设备壳体的定位止口内，承担径向定位作用，避免端盖安装后出现偏心，保障内部转动部件的同轴度要求；黄色的法兰盘段沿圆周均匀布置8组螺栓连接位，每处连接位都设计了沉孔结构，螺栓装入后头部完全沉入沉孔内，既可以避免螺栓头突出法兰面造成安装干涉，也能减少磨料颗粒直接冲刷螺栓头部，降低紧固件磨损松动的概率。端盖中心位置设计有轴系穿过的通孔，孔位周边做了加厚处理，

　　用来承受轴系运转带来的径向载荷，同时预留了密封件的安装槽位，可适配骨架油封或O型密封圈，防止设备内部的磨料浆料、粉尘从轴与端盖的配合间隙泄漏，也能阻挡外部杂质进入设备内部损伤轴承等精密部件。从安装边界来看，法兰盘的外径尺寸与配套设备的壳体连接面完全匹配，止口段的外径公差按照h7级精度设计，与壳体止口的H7级公差形成过渡配合，安装时无需额外调整即可保证同轴度，降低现场装配的难度。圆周均布的螺栓孔采用跨中布置方式，相邻螺栓的间距经过扭矩校核，在额定紧固力矩下，法兰面的压紧力均匀分布，不会出现局部压紧力不足导致的密封失效问题。设计过程中针对金刚砂加工的高磨蚀工况，对端盖的外露面做了圆角过渡处理，减少应力集中点，避免长期振动下出现结构开裂；

　　同时法兰面的平面度控制在0.05mm以内，保证连接后密封垫片能够被均匀压紧，在持续的设备振动中也能维持稳定的密封性能。这类端盖结构除了用于金刚砂处理设备，也可适配其他有磨料工况的粉体加工、矿石研磨设备，在结构设计时可根据不同设备的轴径、壳体连接尺寸调整法兰盘直径、螺栓孔数量与中心通孔尺寸，整体结构的通用性较强，拆装维护时只需松开圆周螺栓即可将端盖整体拆下，无需拆解周边其他管线部件，能够大幅缩短设备检修的停机时间。在实际选型应用时，需要注意核对端盖止口的深度与壳体定位台的深度匹配，避免出现止口顶死导致法兰面无法贴合的问题，同时螺栓紧固时需按照对角顺序分次拧紧，保证法兰面受力均匀，避免端盖安装后出现偏斜影响轴系的正常运转。
