双缸剪叉式液压举升设备结构设计

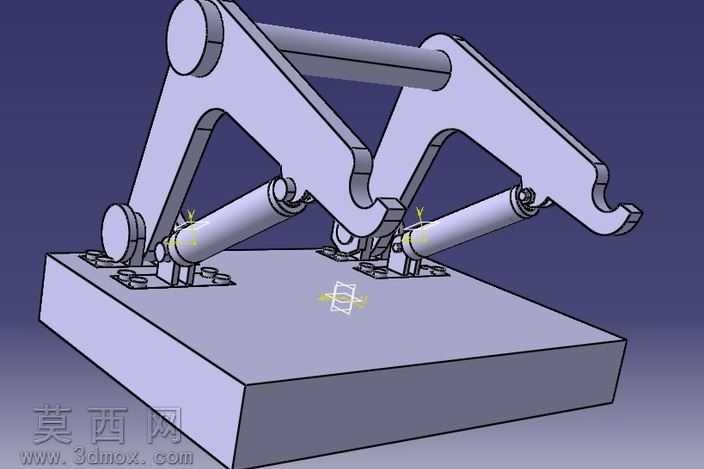

本作品为双缸驱动剪叉式液压举升设备的三维建模成果，建模过程中严格遵循机械设计的尺寸规范与装配逻辑，从底部基座的基准定位开始，逐步完成各结构部件的参数化搭建。首先构建的是厚重的矩形安装基座，建模时为基座赋予了哑光金属材质，表面添加了细微的机加工纹理与安装孔位的倒角细节，还原了实际钢制基座的厚重质感与加工特征，基座上预留的液压油缸铰接座、剪叉臂转轴安装位均按照实际装配公差进行位置校准，确保后续部件装配无干涉。剪叉臂组作为核心承载结构，建模时采用对称式布局设计，左右两组剪叉臂通过中部的横向连接轴实现刚性联动，每段剪叉臂都做了圆角过渡处理，在臂体与转轴、铰接座的连接位置添加了轴套、加强筋的细节结构，材质选用高强度合金结构钢，通过材质参数调整还原了金属表面的冷锻质感与轻微反光特性，臂体端部的挂钩式承载端做了加厚处理，模拟实际工况下的重载受力结构设计。两组液压油缸分别对称布置在基座与剪叉臂的铰接点位之间，建模时完整还原了油缸的缸筒、活塞杆、铰接耳环、密封端盖等细节结构，缸筒部分赋予镀铬金属材质，活塞杆部分做了高光金属质感处理，清晰区分油缸不同部件的材质差异，同时通过装配约束模拟了油缸伸缩时的运动轨迹，确保举升过程中剪叉臂的开合角度与油缸行程匹配合理。整体装配完成后，通过渲染调整场景光照，采用柔和的侧上方打光方式，突出各部件的结构轮廓与装配关系，对铰接位置、运动副部位做了局部光影强化，清晰展示剪叉结构的力传递路径。设计过程中重点考量了双缸驱动的同步性问题，通过对称式结构布局保证两侧举升力均衡，避免偏载风险，同时剪叉臂的铰接点位经过参数化调试，确保举升行程范围内设备的结构稳定性，基座的大平面设计保证了设备放置时的接地稳定性，端部承载挂钩的结构适配多种待举升工件的挂载需求，整体模型完整还原了液压举升设备的机械结构与工作原理，各部件的装配关系清晰，材质表现贴合实际工业设备的视觉特征，可用于结构验证、原理演示等场景。
