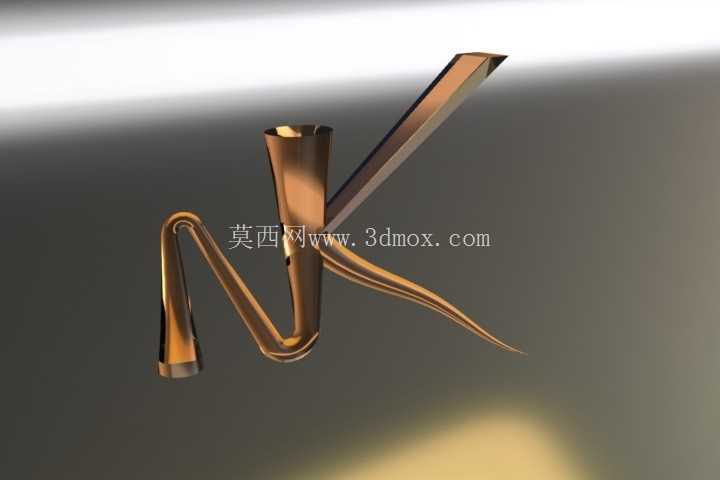

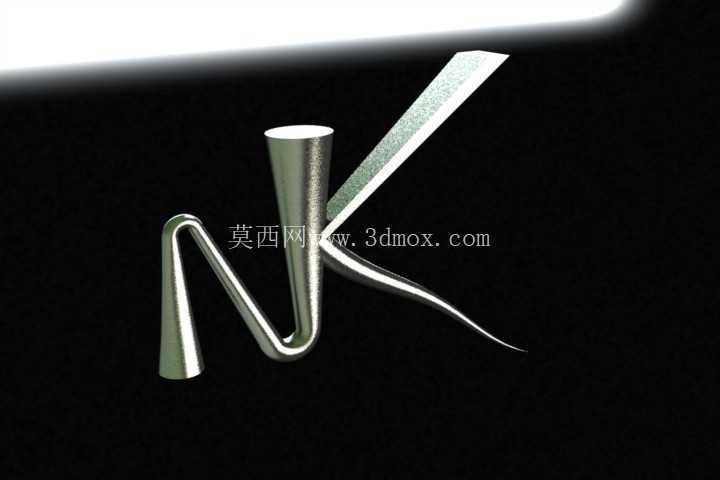

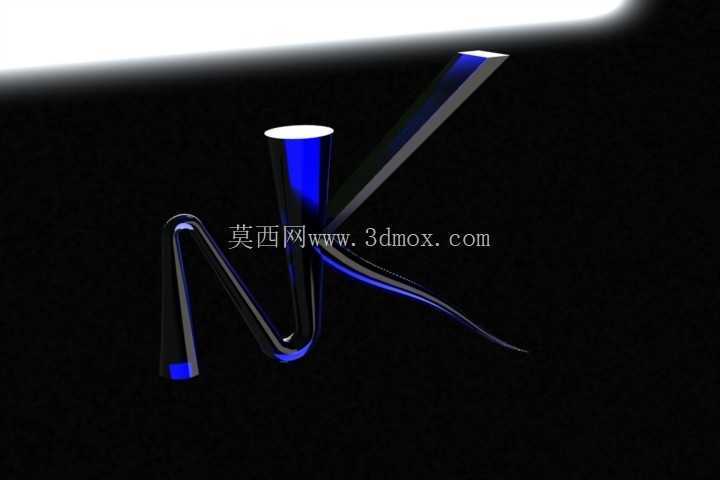

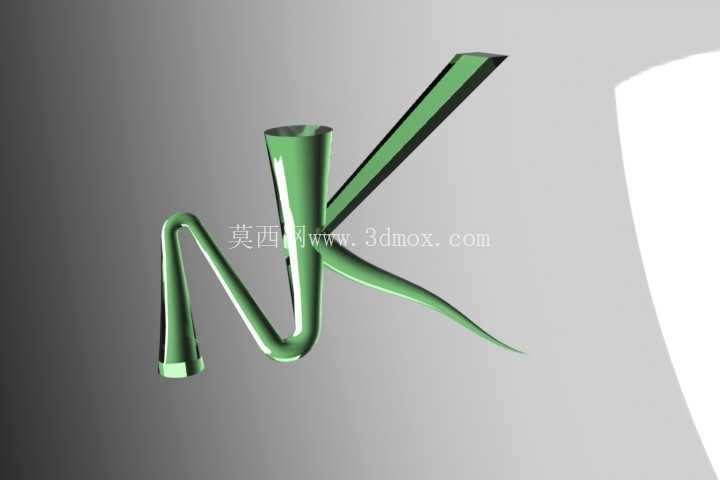

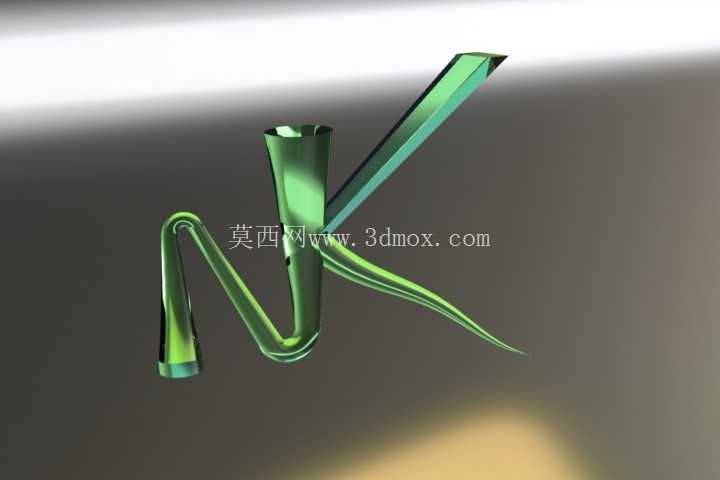

CATIA多截面实体造型异形曲面构件

　　这类采用多截面实体方式构建的异形曲面构件，常应用在非标设备的异形导流结构、工业产品外观装饰件、定制化工装的异形支撑结构场景中，区别于常规规则截面的机械零件，这类变截面曲面构件无法通过简单拉伸、旋转命令完成建模，需要精准控制不同位置截面的轮廓形态、截面间的耦合对齐关系，才能保证曲面过渡顺滑无褶皱，满足实际使用中的流体通过、外观贴合或者结构受力要求。从实际用途来看，这类构件如果作为导流部件使用，需要匹配上下游管路的截面尺寸，保证流道截面变化平缓，避免出现截面突变造成的流体紊流、压损增大问题；如果作为外观装饰构件，需要保证外表面曲率连续，和周边装配的外壳件缝隙均匀，满足工业产品的外观装配公差要求；如果作为异形支撑结构，需要控制不同截面的壁厚均匀性，避免出现局部壁厚过薄造成结构强度不足，或者局部壁厚过厚导致注塑、铸造环节出现缩孔缺陷。在设计思路层面，构建这类多截面实体首先要梳理构件的空间走向，先确定构件的空间引导线，引导线的曲率变化需要平缓，避免出现锐角拐点，否则后续多截面生成时会出现曲面扭曲；之后在引导线的不同法向平面上绘制对应位置的截面轮廓，每个截面的轮廓段数量需要保持一致，对应顶点的耦合顺序要统一，若截面顶点数量不匹配，需要提前对轮廓进行分割或者合并处理，防止生成的实体出现面扭曲、错位的问题。

　　从外形尺寸与安装边界来看，这类异形构件的安装端需要预留标准的连接接口，比如和规则管路连接的一端要匹配对应通径的法兰或者卡接接口尺寸，安装孔位的位置度公差要控制在0.1mm以内，保证和对接件的装配同轴度；构件整体的外轮廓尺寸需要提前校核安装空间，避免和周边其他零部件出现运动干涉，尤其是在设备内部狭窄空间安装的异形构件，要预留至少5mm的安全间隙，防止设备运行过程中因为振动造成构件和周边部件碰撞。

　　建模过程中，完成多截面实体生成后，还需要对曲面的曲率进行检查，通过曲率梳分析曲面的曲率变化是否连续，对于曲率突变的位置，调整对应截面的轮廓控制点位置，或者增加过渡截面来优化曲面顺滑度；对于有壁厚要求的构件，要在实体生成后进行抽壳处理，抽壳前需要检查所有曲面的最小曲率半径，保证最小曲率半径大于抽壳壁厚，避免抽壳后出现局部破面、壁厚不均的问题。这类多截面实体的建模逻辑，本质是通过控制离散截面的形态来拟合连续的空间实体，相比自由曲面建模的方式，多截面实体生成的结构是实体特征，后续进行工程图导出、有限元分析、数控加工编程时，特征识别的稳定性更高，不会出现自由曲面常见的破面、几何丢失问题，非常适合需要后续进行结构仿真、加工制造的异形机械构件设计。

　　在实际工程应用中，这类构件的截面变化规律往往和实际功能直接相关，比如导流类构件的截面变化需要匹配流体流速变化要求，在流速高的位置适当缩小截面提升流速，在需要缓流的位置逐步扩大截面降低流速，这些功能要求都需要通过调整不同位置的截面轮廓尺寸来实现，建模时不能只追求曲面外观顺滑，忽略了实际功能对截面尺寸的要求。同时，构件的安装基准面需要在建模初期就确定，所有截面的位置都要以安装基准为参照进行定位，避免后续装配时出现基准不重合导致的尺寸链误差，对于需要和多个部件配合的异形构件，要提前把配合面的公差要求融入截面轮廓的尺寸标注中，比如和密封件配合的位置截面尺寸公差要控制在h7级别，保证密封件安装后的压缩量符合密封要求。
