工业用U型管式换热设备结构设计

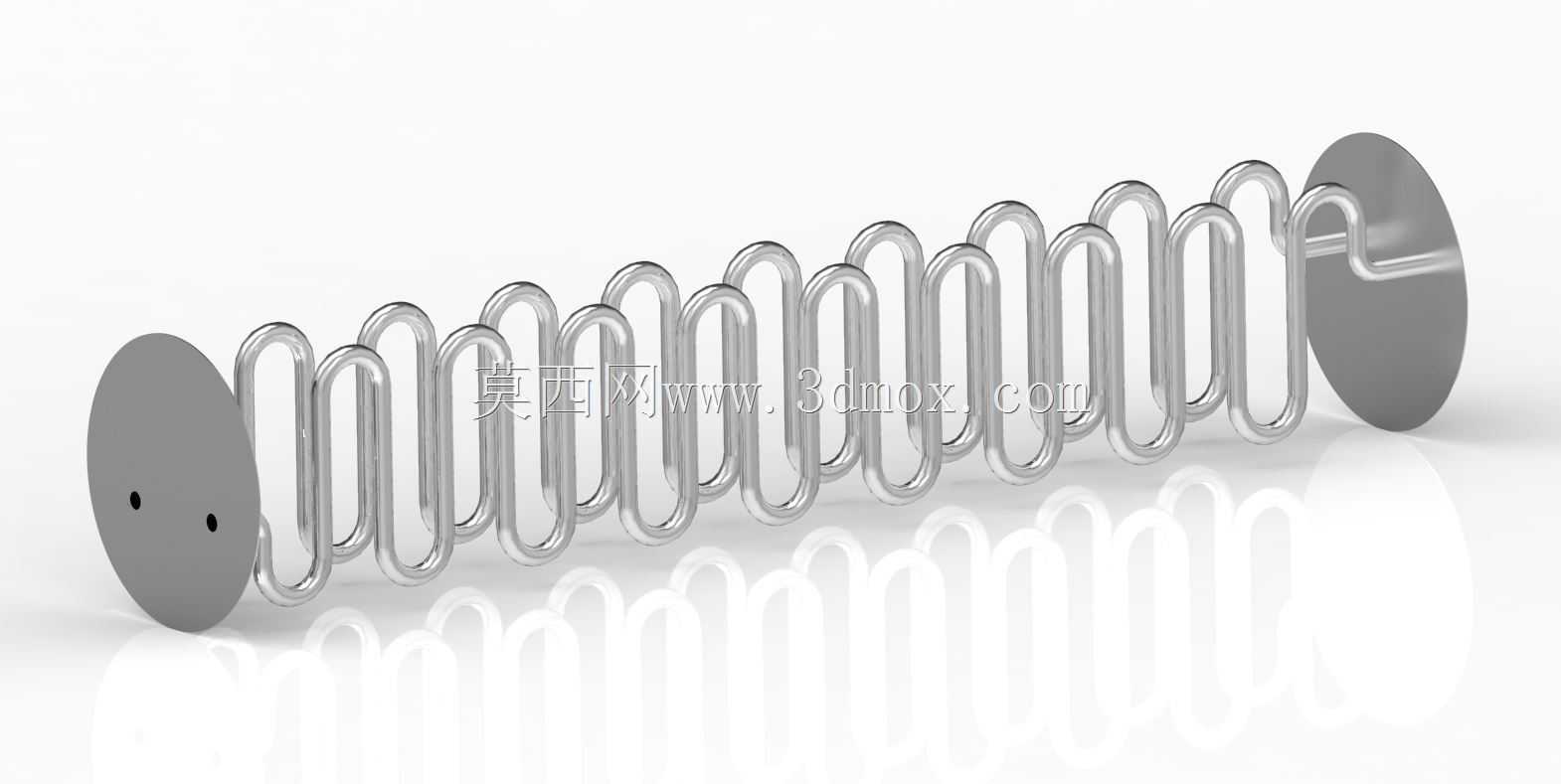

　　在石油炼化、化工生产、集中供热、暖通空调及食品加工等诸多工业场景中，管壳式换热设备是实现不同流体间热量传递的核心通用装置，其中U型管式结构凭借独特的管束形态，在各类存在温差应力的工况中占据了不小的应用比例。这类设备的核心换热元件为弯制成U型的换热管束，管子两端统一固定在同一块管板上，管束可以自由伸缩，不会因壳程与管程流体的温度差产生额外的温差应力，这一结构特性让它在管程流体温度较高、或者两程流体换热温差较大的场景下，比固定管板式结构拥有更好的结构可靠性，不需要额外设置膨胀节来补偿热变形，能有效降低设备整体的制造成本与后期泄漏风险。

　　从结构功能来看，U型管换热器的壳程通常走壳程流体，可根据工况需求设置折流板来提升壳程流体的湍流程度，强化换热效率，管程因为管束的U型结构，天然形成双程流动路径，管程流体从一端管箱进入后，会沿着U型管束流动一圈后从同一端的管箱出口流出，这种流动路径让管程可以承受更高的流体压力，适合高压流体的换热场景，比如高压给水加热、高压工艺介质的冷却等工况。

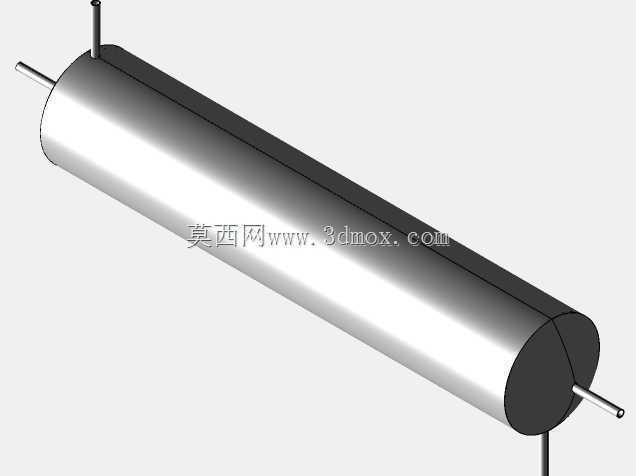

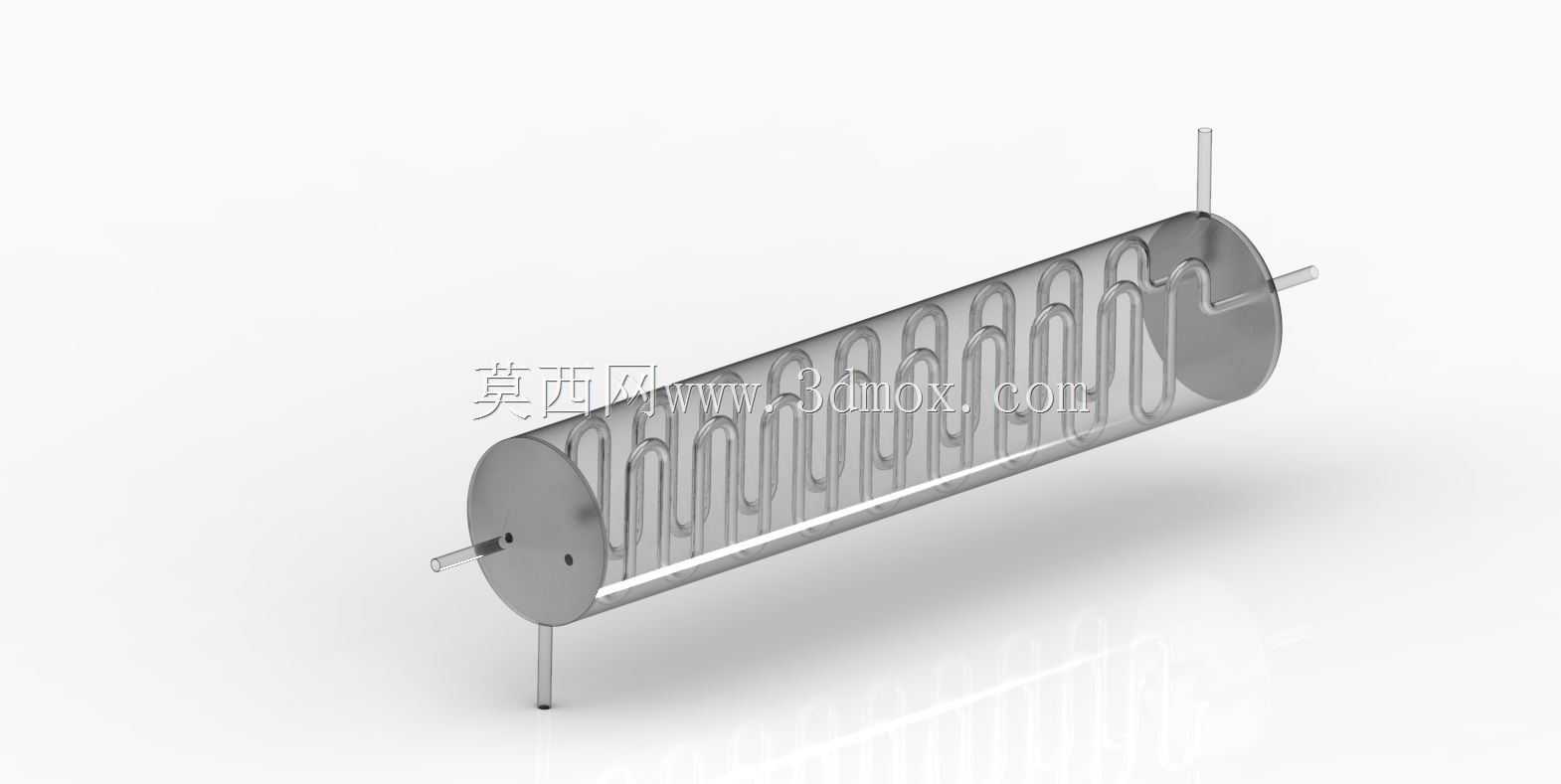

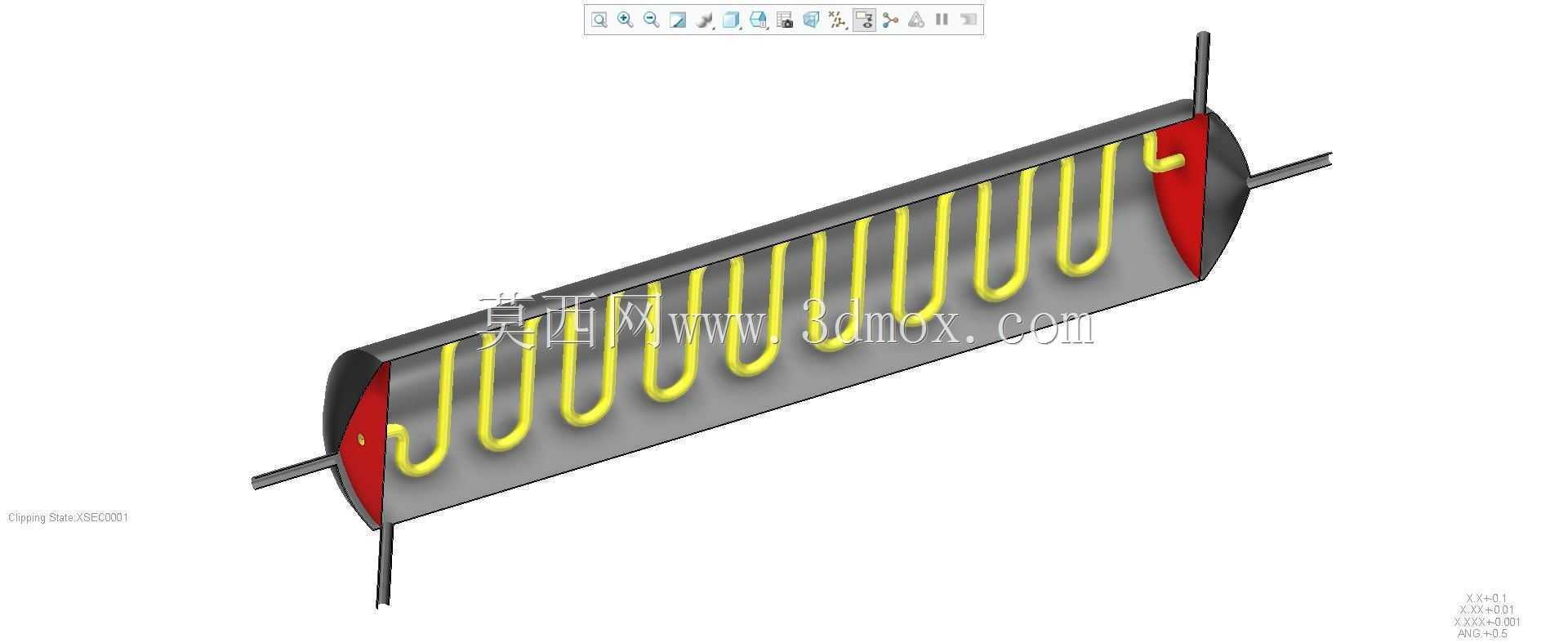

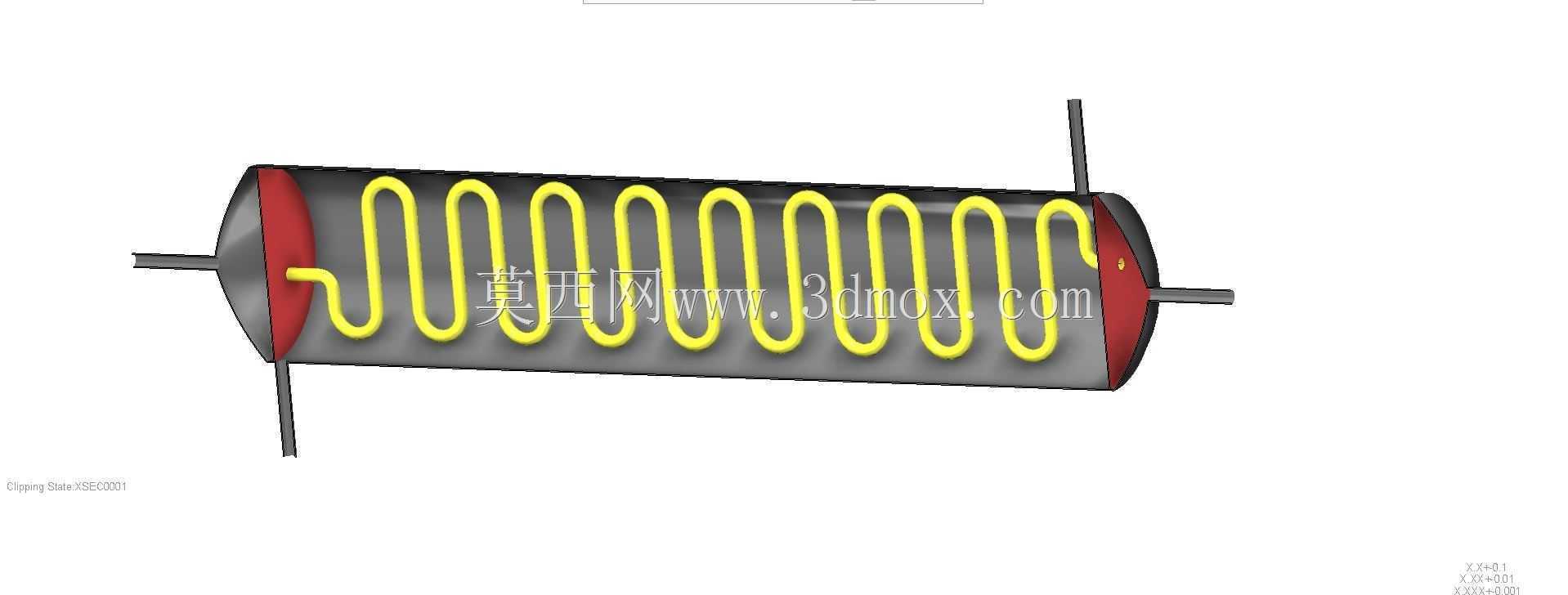

　　在开展三维结构设计时，首先要明确设备的安装边界与尺寸约束，需要结合现场的安装空间、管线对接位置确定筒体的公称直径、换热管的长度与弯制半径，U型弯的最小弯曲半径不能小于换热管外径的2倍，避免弯制过程中管壁出现减薄超差、褶皱甚至开裂的问题，影响设备的承压能力与使用寿命。管板的厚度需要结合管程、壳程的设计压力进行强度校核，同时要合理排布换热管的管孔位置，预留足够的管间距，既保证换热面积满足工艺计算要求，也要给管板焊接、后期管程清洗检测留出足够操作空间。管箱部分的分程隔板要精准对应管程的进出口分区，保证密封性能，避免管程流体出现短路，影响换热效果。折流板的切口尺寸、板间距要结合壳程流体的流速、压降要求进行匹配，既要保证流体横向冲刷管束时的换热效率，也要控制壳程的流体阻力在工艺允许范围内，避免造成不必要的动力损耗。

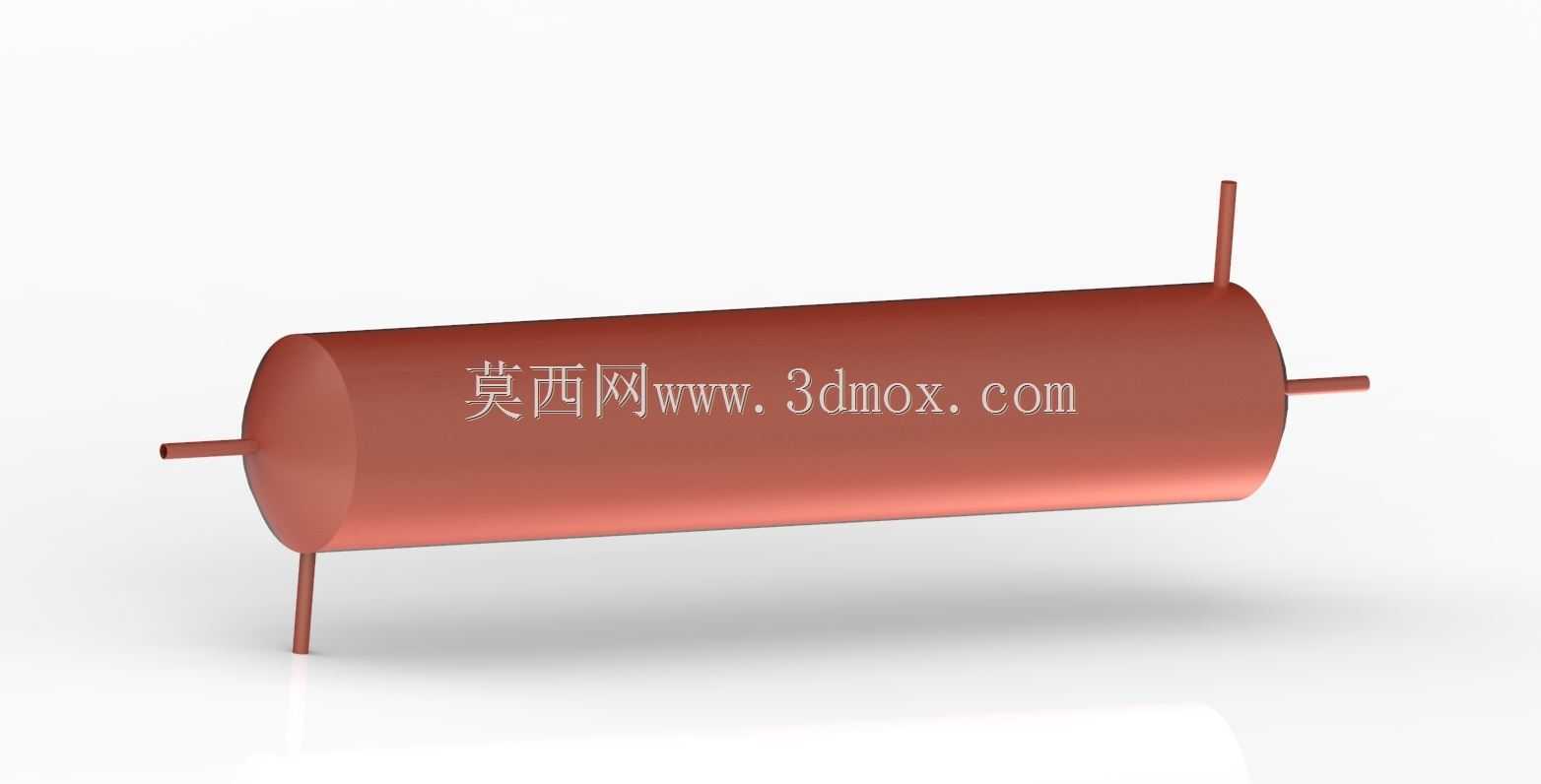

　　这类U型管结构的设备在安装时，通常采用鞍式支座支撑，需要根据设备的总重量、现场的支撑点位置确定支座的数量与安装位置，保证设备运行时的结构稳定性，同时要预留出足够的管束抽芯空间，方便后期检修时将整个管束从筒体中抽出，清理管外壁的结垢，或者更换出现泄漏的换热管。相比其他管壳式结构，U型管式换热器的管程清洗相对不便，因为U型弯的存在，机械清洗无法通到整根换热管的内壁，因此更适合管程流体清洁、不易结垢的工况，若管程介质存在结垢倾向，通常需要搭配化学清洗的方式进行维护。
