卧式管壳式换热设备三维结构设计

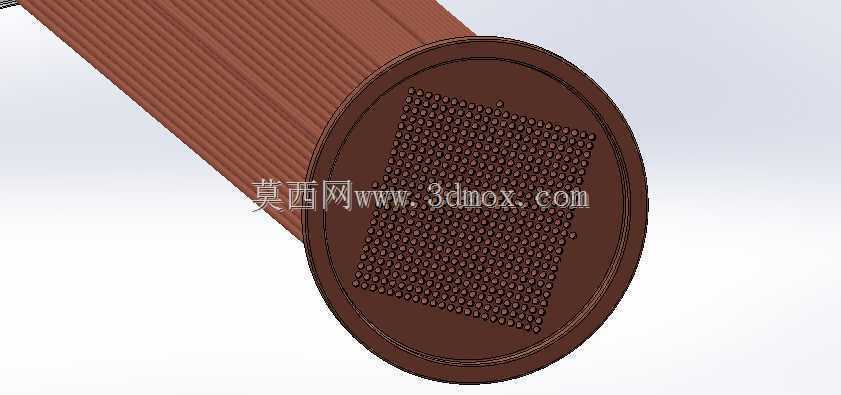

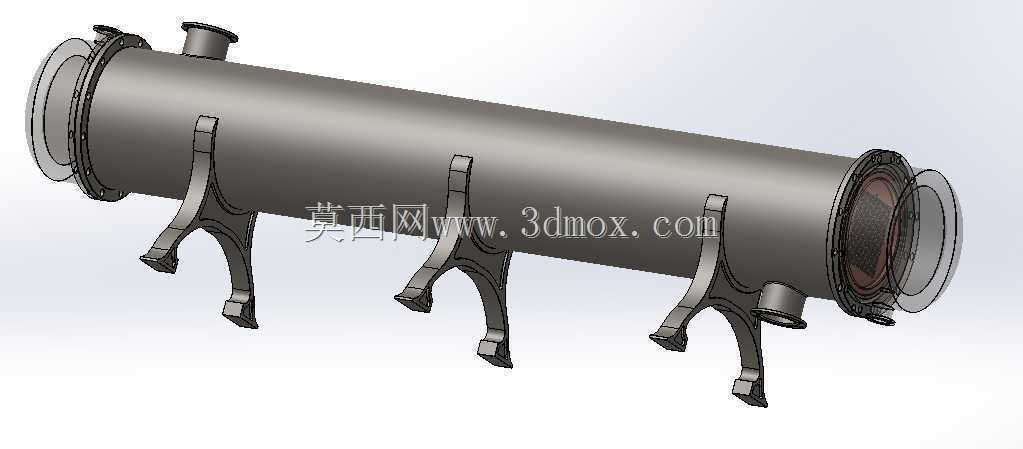

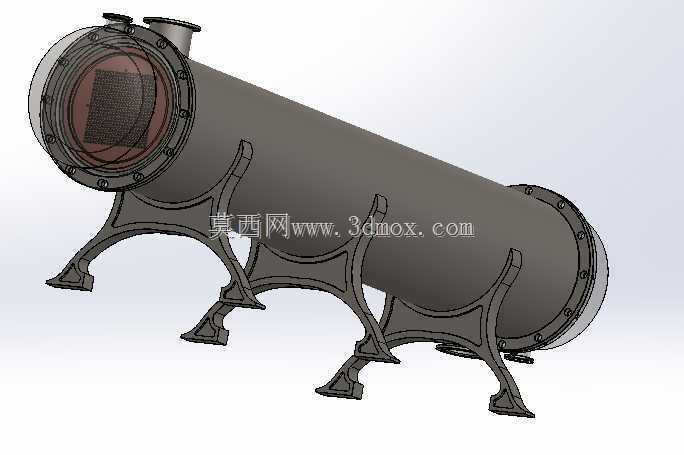

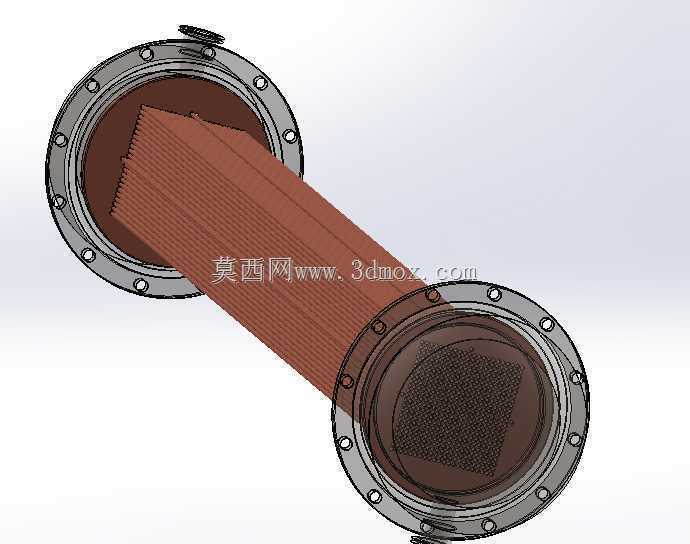

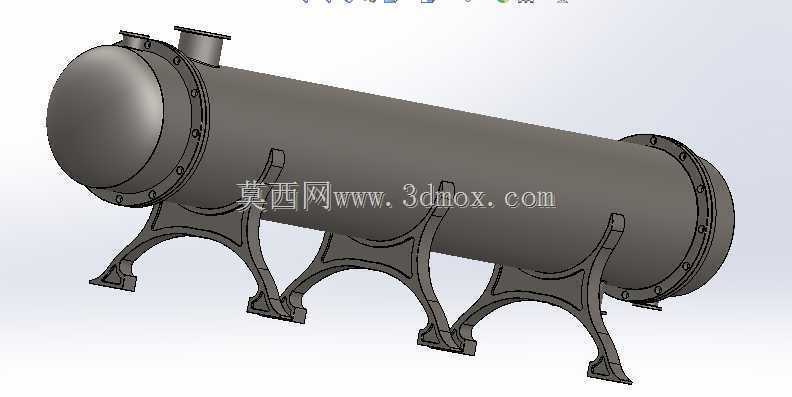

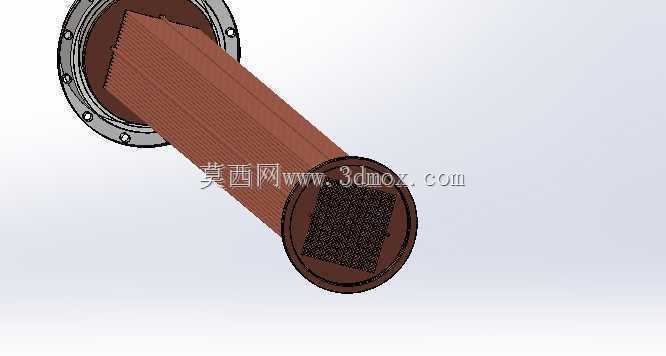

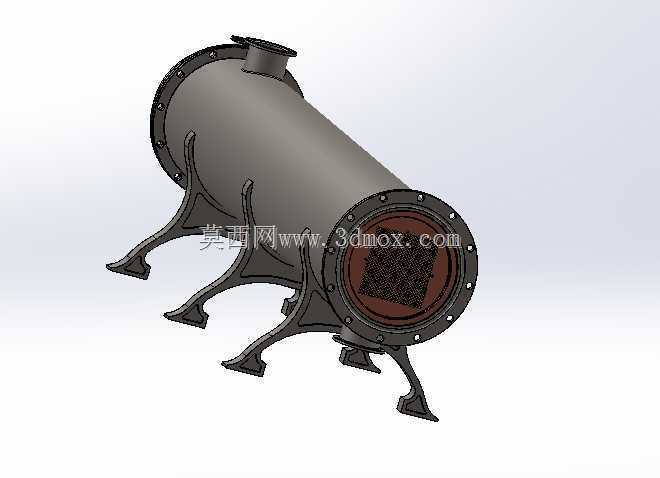

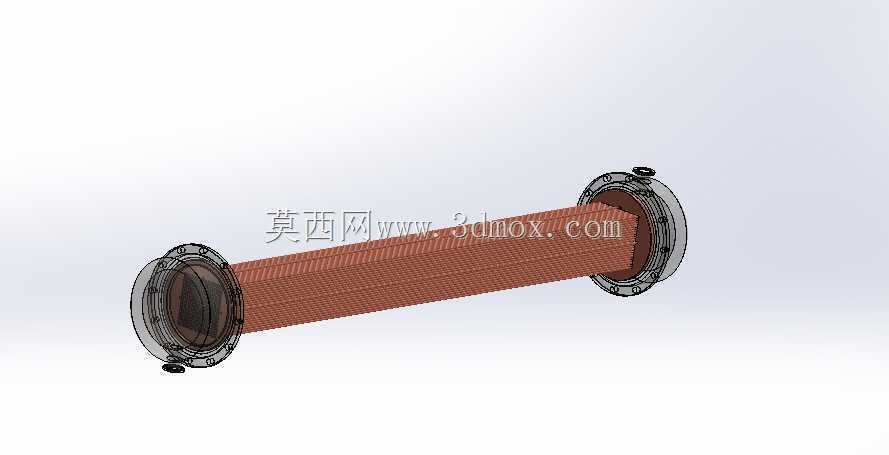

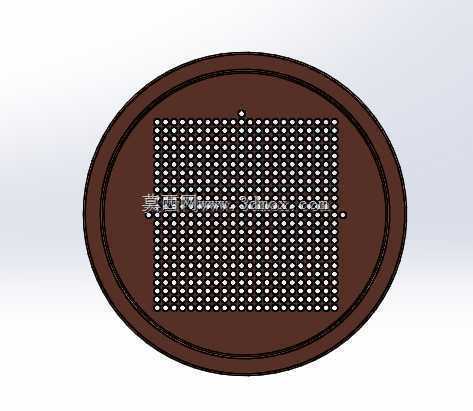

　　该卧式管壳式换热结构主要面向化工、能源、暖通、食品加工等领域的冷热流体换热场景，可实现两种不同温度介质间的热量传递，满足工艺系统中介质升温、降温、冷凝、蒸发等不同工况的换热需求，是工业热力系统中应用范围极广的通用换热单元。从结构设计逻辑来看，整体采用卧式长筒承压壳体布局，筒体两端通过法兰结构与管板、封头连接，既保证了承压腔体的密封可靠性，也方便后期检修时拆卸管束清理结垢。内部管束区域为核心换热区，换热管与管板采用可靠连接工艺，管程与壳程分别走不同介质，通过管壁完成热量交换，壳程设置的折流结构可引导壳程介质沿指定路径流动，避免出现流动死区，提升整体换热效率。设备底部设置三组一体化铸造式支撑鞍座，鞍座与筒体接触位置采用圆弧贴合设计，

　　可均匀分散设备满液运行时的整体重量，同时鞍座底部的安装平面预留了地脚螺栓连接位，安装时需匹配基础预埋螺栓的孔位间距，保证设备安装后的水平度偏差控制在允许范围内，避免运行时因设备倾斜导致介质分布不均、换热效率下降的问题。筒体上部设置的两个接管分别为壳程介质的进出口，两端封头位置的接管对应管程介质的进出通道，接管的法兰尺寸、压力等级均匹配对应工况的管道连接标准，可直接与现场工艺管道对接，无需额外制作过渡连接件。设计过程中充分考虑了不同工况下的热胀冷缩补偿需求，筒体与管束的材质匹配兼顾了传热效率与结构强度，鞍座的高度设置预留了底部管道布置、排污操作的空间，设备整体的外形长度、筒体外径尺寸可适配常规工业厂房内的设备安装空间，

　　吊装时可通过筒体上预设的吊点完成起吊转运，避免吊装过程中因受力不均导致壳体变形。在实际选型应用中，该结构可根据不同的换热负荷、介质腐蚀特性调整换热管规格、壳体壁厚、材质选型，三维建模过程中完整还原了法兰螺栓孔位、鞍座安装尺寸、接管方位等关键安装边界，可直接用于设备布置校验、管道对接模拟、安装施工交底等环节，帮助设计人员提前排查安装干涉问题，减少现场施工的返工量。
