140KW天然气锅炉配套余热回收装置

　　在商用燃气供热系统的实际运行场景中，常规140KW天然气锅炉的排烟温度普遍维持在180℃以上，这部分高温烟气携带的显热与水蒸气潜热直接排入大气，既造成了热能的无谓损耗，高温烟气直排也会对周边局部环境产生热影响，不少供热站点在能耗核查中都会因为排烟热损失过高被要求整改。这套余热回收装置就是针对该功率段天然气锅炉做原位冷凝改造设计的配套换热单元，不需要对锅炉本体做破坏性改动，仅需对接原有排烟管路即可完成加装。

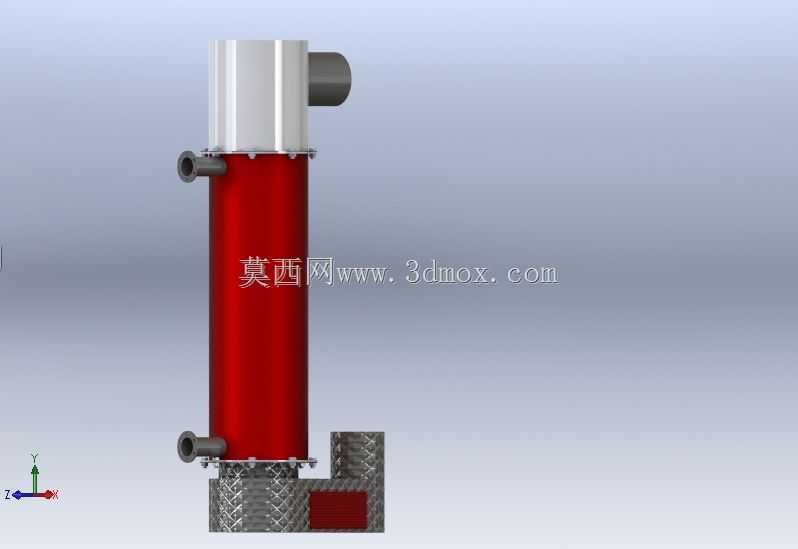

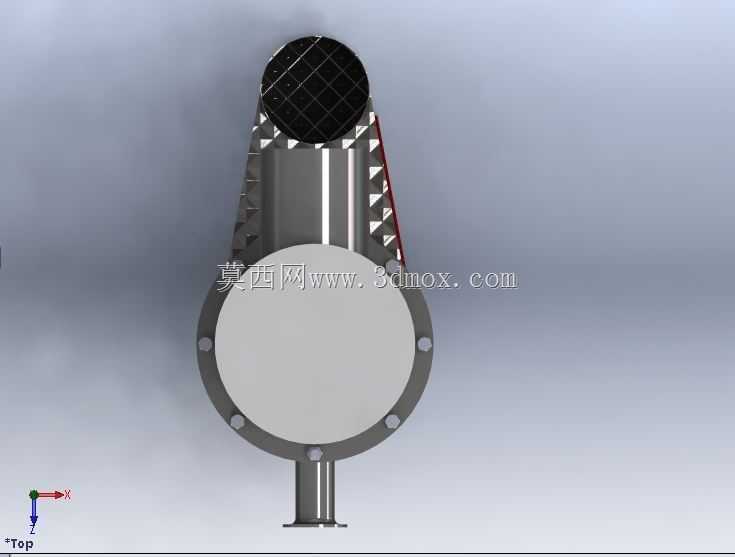

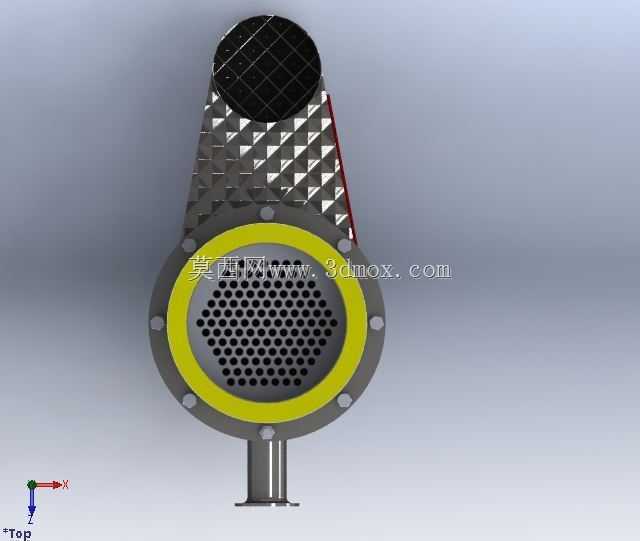

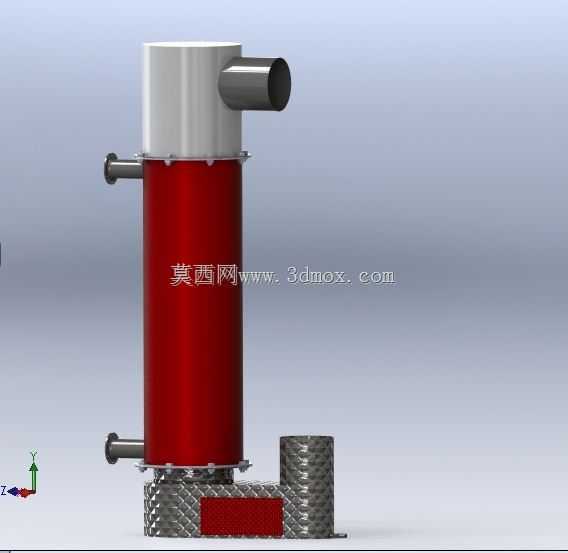

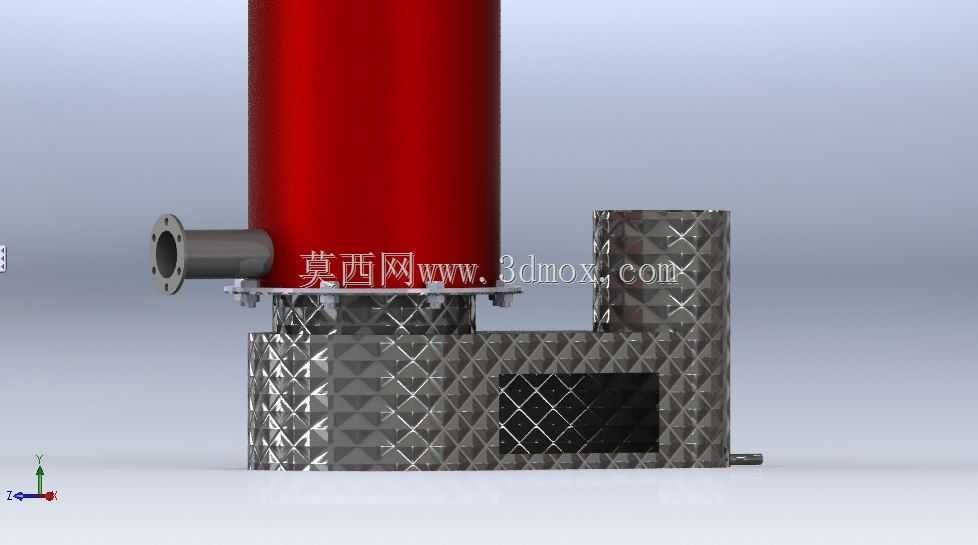

　　从结构设计逻辑来看，装置采用立式筒状主体布局，主体承压段选用红色防腐涂层的碳钢筒体作为换热腔外壳，顶部设置变径排烟出口对接原有锅炉烟囱侧管路，筒体侧面预留的三个不同高度的侧向接口，分别对应锅炉高温烟气入口、冷凝水排放口、换热后低温烟气出口，可直接匹配现有140KW锅炉的常规管路接口位置，减少现场改管的工作量。筒体下部设置带防滑纹理的支撑基座，基座与筒体之间采用法兰螺栓连接，方便后期拆开清理换热管表面积聚的烟尘与冷凝水垢，基座高度预留了足够的冷凝水存水弯安装空间，避免排烟过程中出现风路短路的问题。

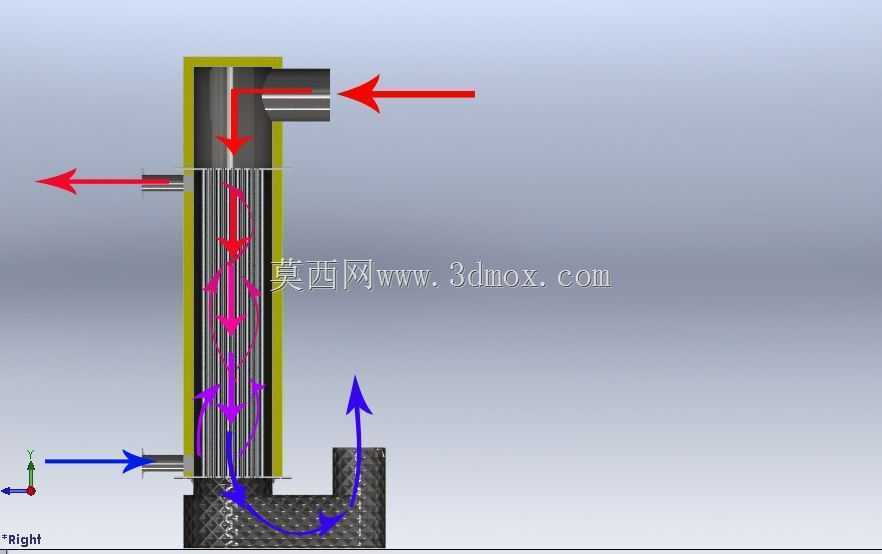

　　功能实现上，装置内部采用螺旋扰流换热结构，高温烟气从侧入口进入筒体后，会沿着导流结构在换热腔内部形成旋流，延长烟气与换热壁面的接触时间，将烟气温度快速降到露点以下，让烟气中的水蒸气凝结释放潜热，回收的热量通过换热壁面传导至待加热的回水侧，直接提升锅炉进水温度，降低锅炉的燃料消耗。设计过程中充分考虑了安装边界约束，装置整体外径控制在400mm以内，总高度不超过1200mm，可直接安装在锅炉顶部排烟口附近，不需要额外占用过多的设备间地面空间，侧向接口的伸出长度控制在150mm以内，避免和周边的管路、阀组产生安装干涉。针对冷凝水的腐蚀问题，与冷凝水接触的换热段内壁做了钝化防腐处理，可长期耐受弱酸性冷凝水的侵蚀，不需要频繁更换内部芯体。在实际选型适配时，只要是额定功率140KW的常压天然气锅炉，不管是供暖用还是供热水用机型，都可以直接匹配这套装置，不需要重新核算换热面积，安装完成后可将排烟温度降到60℃以下，整体热效率提升10%左右，冷凝产生的废水通过专用排水口接入中和处理装置后即可正常排放，不会对排水管网造成腐蚀影响。
