摩托车传动系统离合器篮结构设计

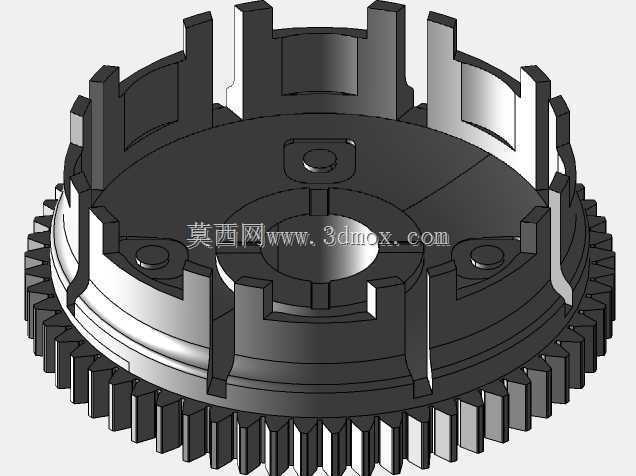

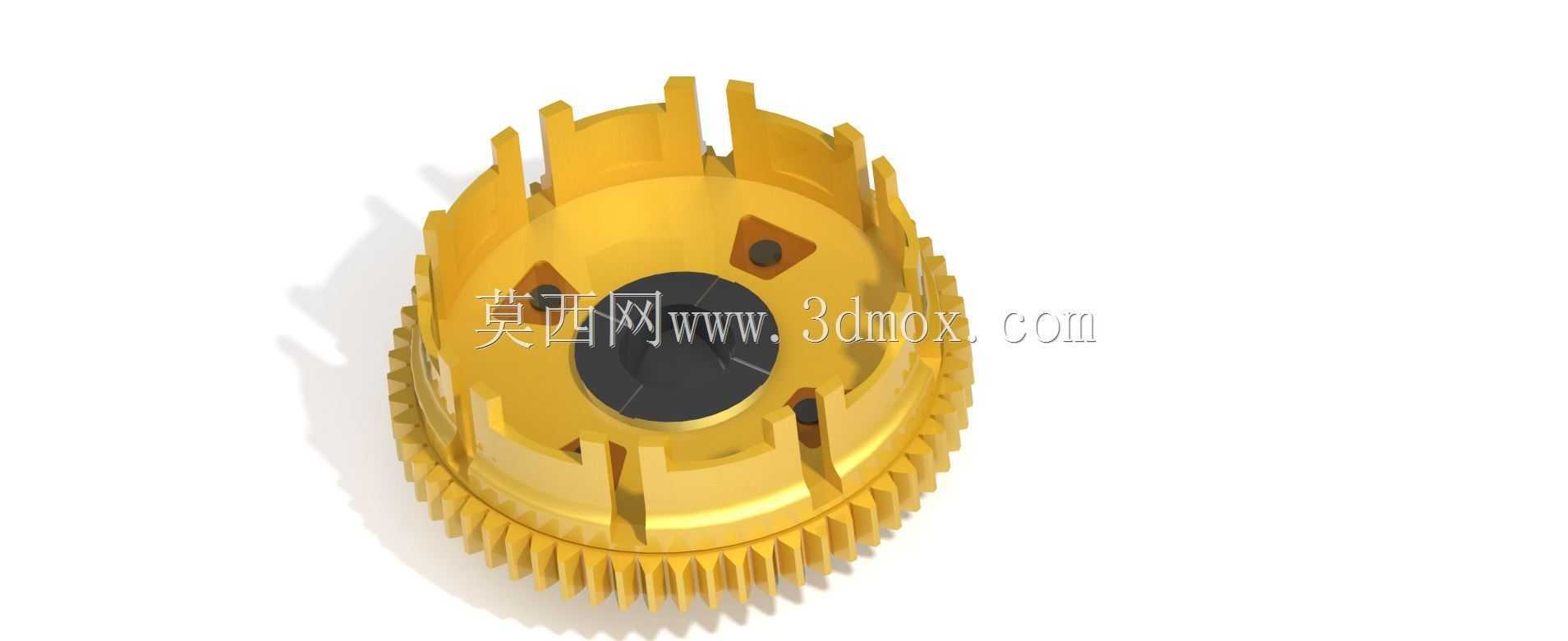

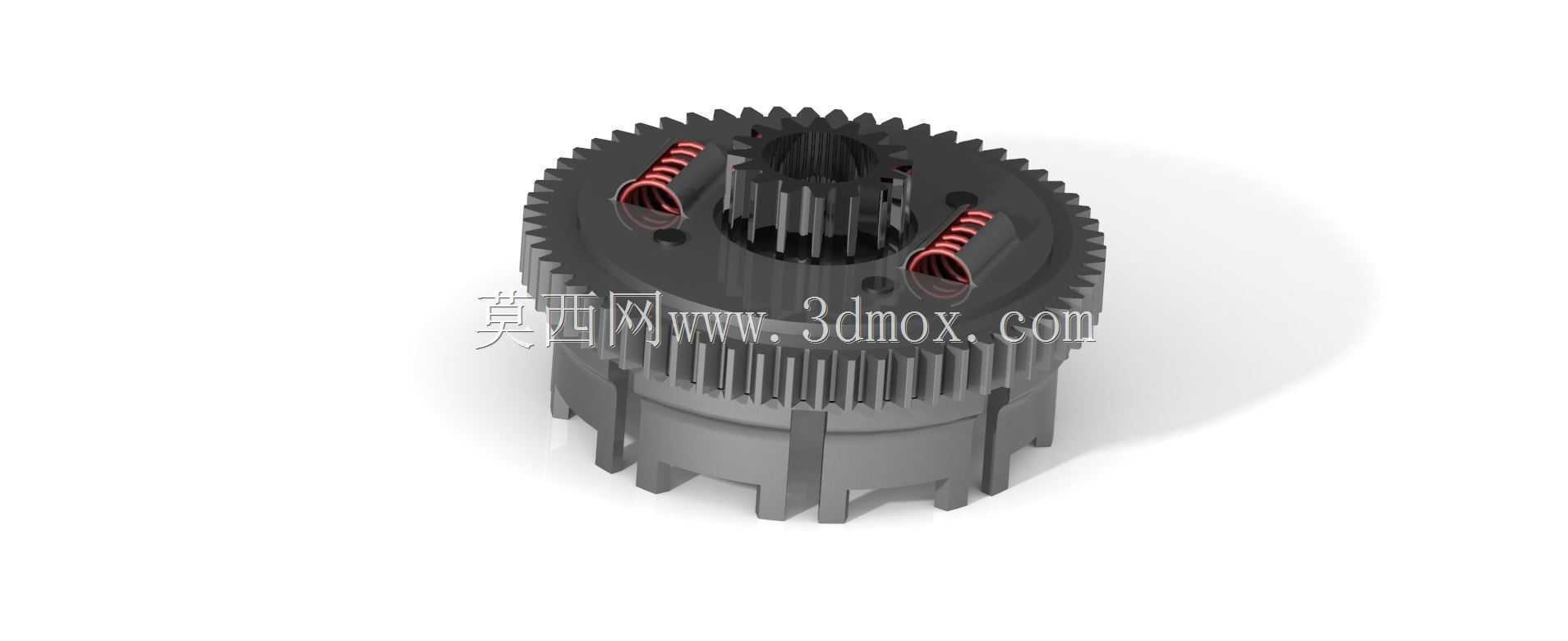

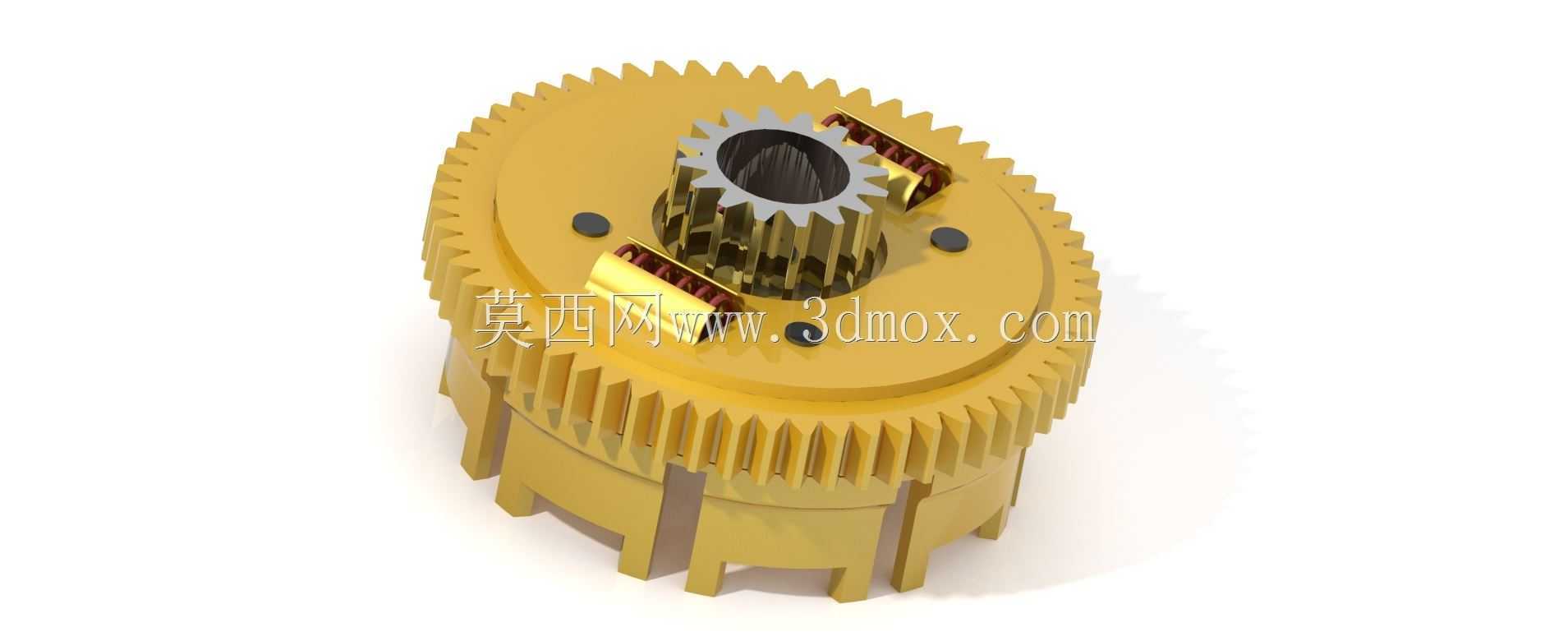

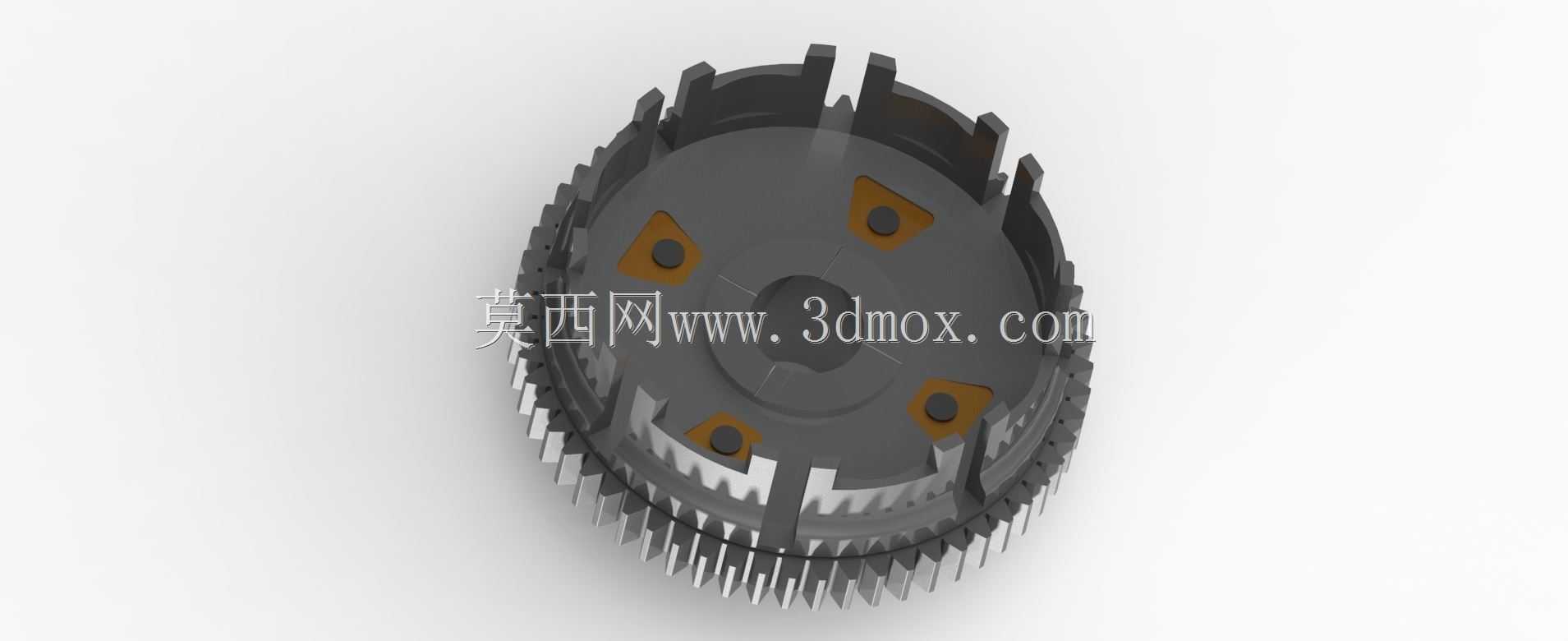

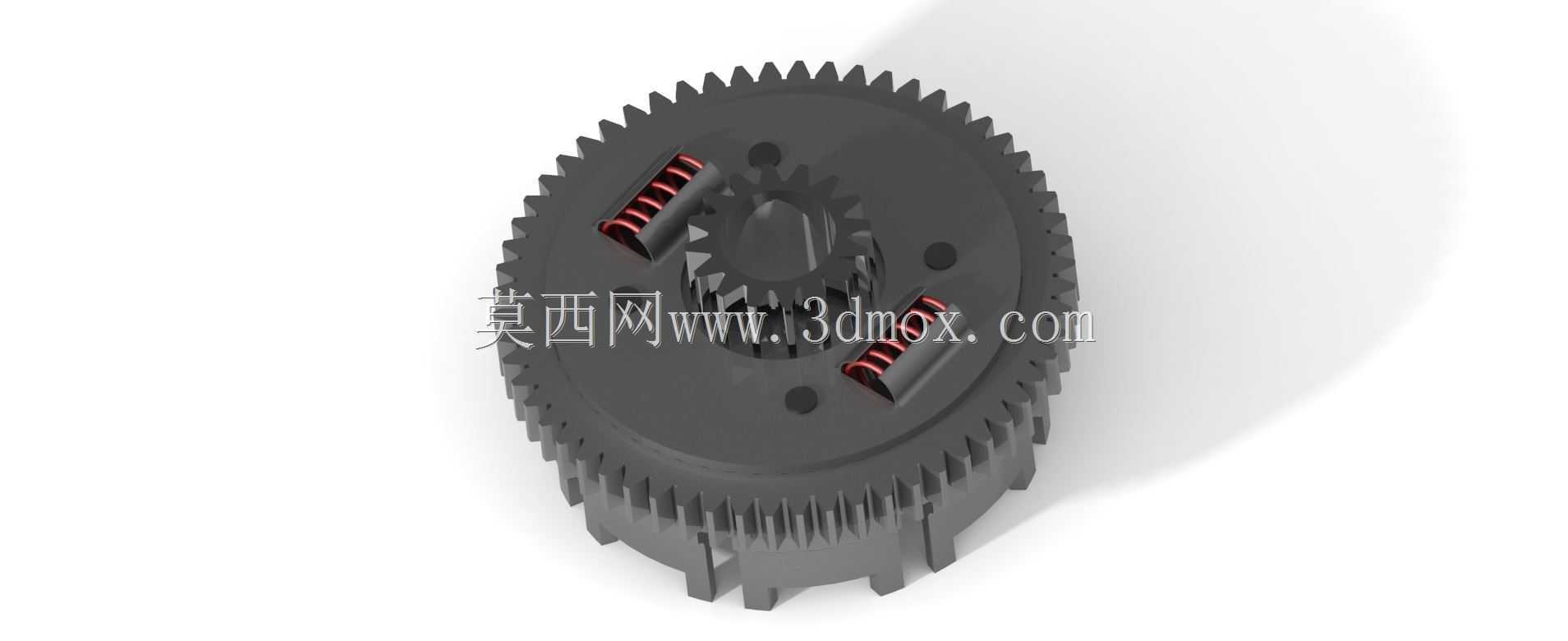

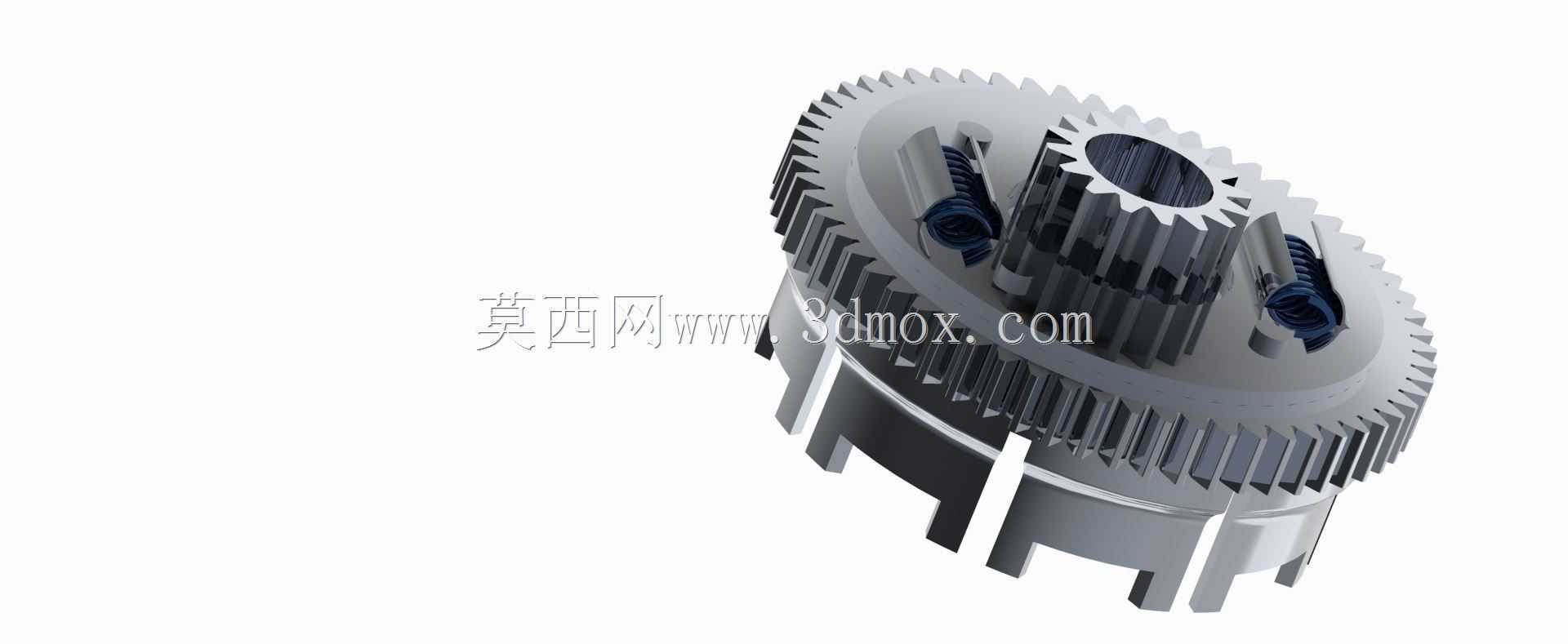

　　离合器篮作为摩托车动力传动链路中的核心承载部件，直接决定了动力切断与接合过程的平顺性，在跨骑式、弯梁式燃油摩托以及大排量电动摩托的传动系统中都有广泛应用，日常骑行中频繁的换挡操作、起步时的半联动工况，都需要离合器篮承担摩擦片组的限位、动力传递扭矩承载、离合动作导向的多重作用。从结构功能来看，该部件外圈设置的均匀分布卡槽，主要用于卡装外置摩擦片的外凸榫头，确保摩擦片可随离合器篮同步转动，同时能在离合推杆的作用下沿轴向顺畅滑动，实现动力的接合与分离；中心集成的花键毂结构则与变速箱输入轴配合，将摩擦片组传递来的扭矩稳定输出至变速机构，周边均匀布置的弹簧安装位，用于容纳离合压紧弹簧，为摩擦片组提供恒定的压紧力，保证动力接合状态下无打滑损耗。

　　在实际设计过程中，首先要匹配对应车型的发动机输出扭矩上限，确认离合器篮的整体外径尺寸，确保其安装后不与发动机曲轴箱内壁发生运动干涉，同时要预留足够的摩擦片安装空间，匹配对应数量的主动、从动摩擦片堆叠厚度，保证离合行程处于合理区间；齿圈部分的参数设计需要匹配启动电机的驱动齿轮参数，兼顾启动啮合的平顺性与传动强度，避免冷启动时出现打齿故障。结构建模阶段需要重点关注卡槽的位置度公差，每一个卡槽相对于中心轴线的对称度偏差需要控制在合理范围内，否则会导致摩擦片滑动卡滞，引发离合分离不彻底、换挡卡顿的问题；弹簧安装位的深度需要保持一致，确保多组弹簧的压紧力均匀分布，避免半联动状态下出现摩擦片偏磨，缩短离合器整体使用寿命。

　　外圈齿部的建模需要兼顾齿根强度，通过合理的圆角过渡减少应力集中，避免高负荷工况下出现齿根断裂的问题；主体薄壁部分的厚度设计需要平衡强度与轻量化需求，在满足扭矩承载要求的前提下尽可能降低旋转惯量，减少换挡过程中的动力冲击，提升骑行的平顺性。安装边界层面，需要确认中心花键的参数与变速箱输入轴完全匹配，端面的安装定位止口尺寸需要与曲轴箱侧的轴承位适配，确保离合器篮转动过程中无径向跳动，同时要预留足够的轴向间隙，避免热胀冷缩导致部件转动卡滞。
