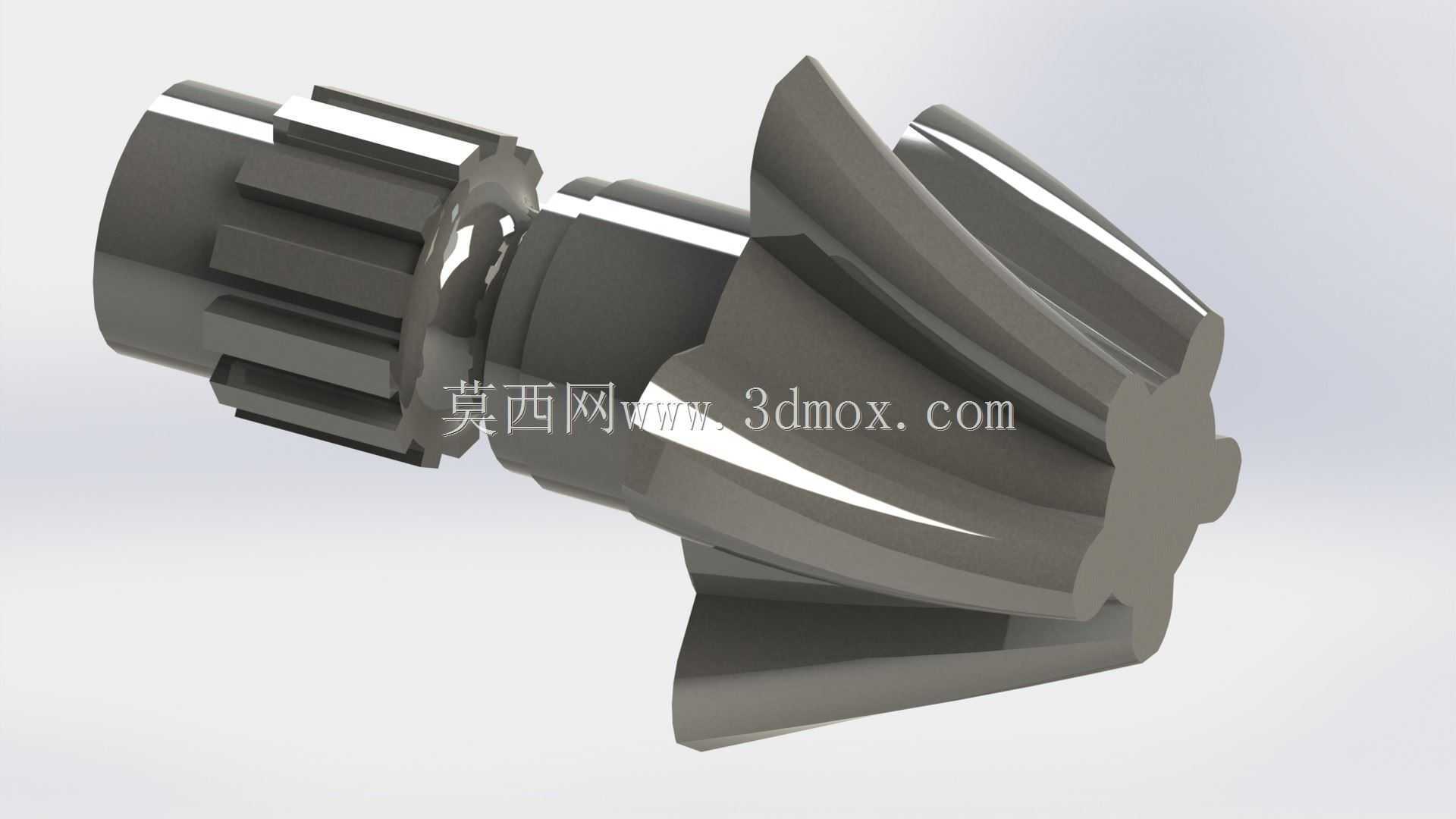

这款带集成花键轴段的螺旋锥齿零件,主要用于相交轴间的旋转动力传递场景,常见于差速器输入端、小型机床主轴进给箱、农用机械转向传动单元以及轻工设备的变向传动机构中,区别于直齿锥齿轮,其轮齿呈螺旋状排布,啮合过程中轮齿是逐步进入接触再逐步脱离,传动冲击更小、运行噪音更低,同时重合度更大,单齿承受的载荷更低,适合中高速、有一定冲击载荷的传动工况。零件一端采用矩形花键结构作为动力输入或输出端,花键的多齿承载特性让它能传递更大扭矩,同时对中性更好,装配时可直接与配套的花键套配合,无需额外设计键槽防转结构,减少了轴上零件的装配工序,也避免了单键连接带来的应力集中问题,适合频繁正反转的传动场景。设计时首先确定了轴交角为90度的常规锥齿传动参数,
根据传动比要求匹配了对应的齿数与螺旋角,螺旋角方向与配对齿轮旋向相反,保证啮合时轴向力方向能抵消部分轴承载荷,降低支撑轴承的选型规格;齿部的背锥、齿顶圆锥面都做了对应的参数校验,避免装配时与配对齿轮的轮毂发生干涉。花键段的外径、内径与键宽公差按照传动精度要求选取,轴段上设计有对应的轴肩定位面,装配时可通过轴肩对配套的轴承、隔套进行轴向定位,无需额外加装定位套,缩减了整个传动组件的轴向尺寸。齿部与花键段之间的过渡轴颈做了圆角过渡处理,避免热处理时的应力集中,同时也减少轴段在交变载荷下的断裂风险。整个零件的安装边界需要注意,齿部的最大回转直径要预留足够的箱体避让空间,花键端的配合长度要满足传动扭矩所需的啮合长度要求,
轴向定位时要保证锥齿的安装距符合设计值,否则会出现齿侧间隙过大或啮合过紧的问题,轻则加剧齿面磨损,重则出现打齿故障。实际选型应用时,要根据传递的额定扭矩、最高转速匹配对应的材料与热处理工艺,齿面通常做渗碳淬火处理提升耐磨性,芯部保持足够韧性应对冲击载荷,花键部分可根据工况选择是否做表面高频淬火,提升花键齿面的抗挤压能力。
