格兰富挑战2019

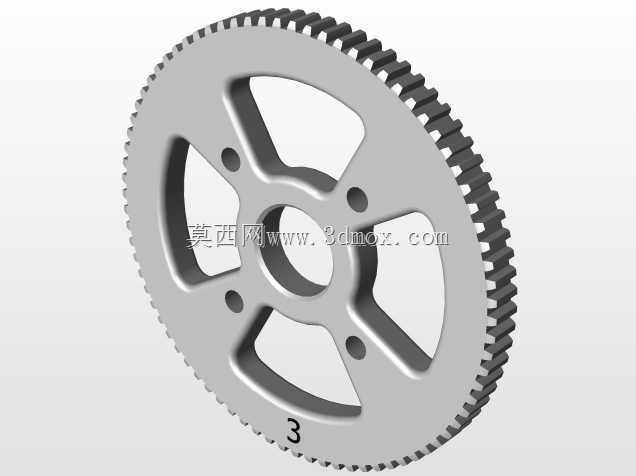

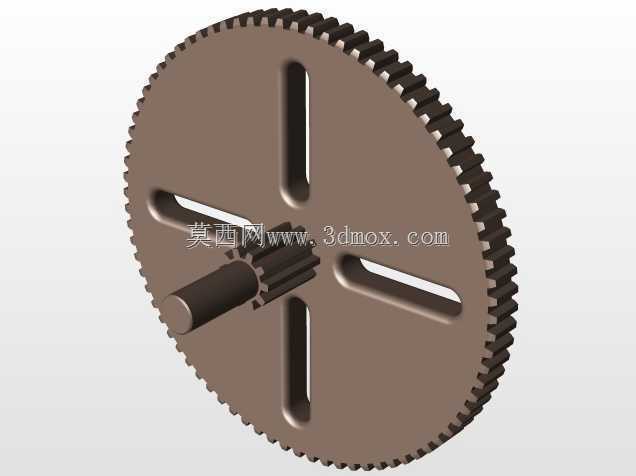

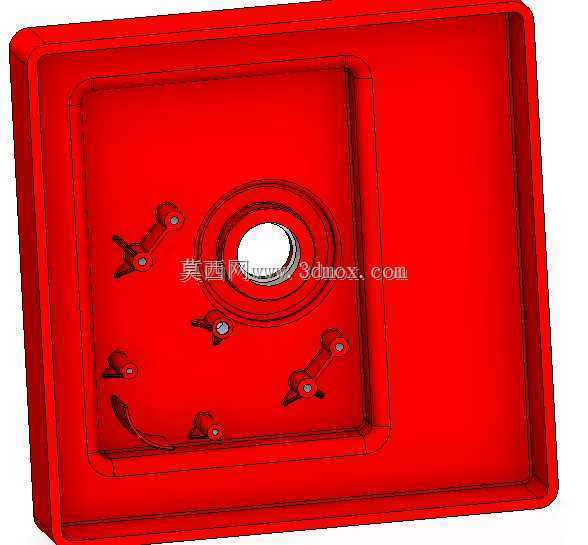

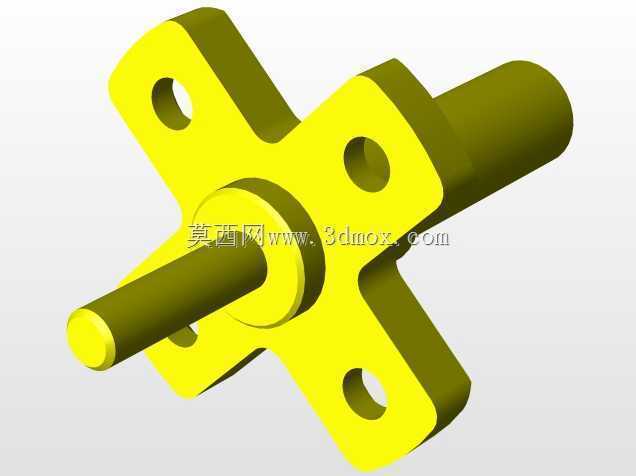

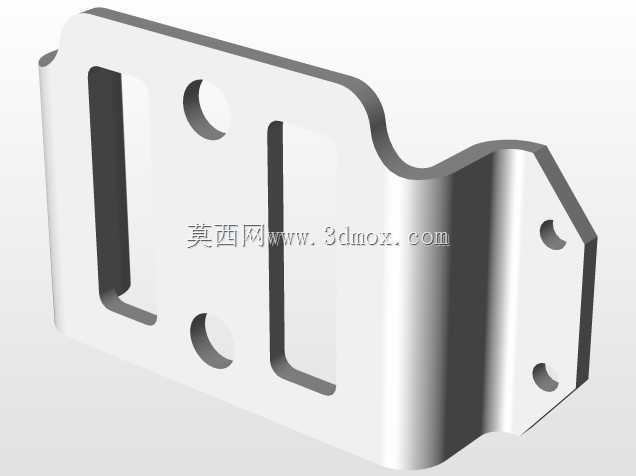

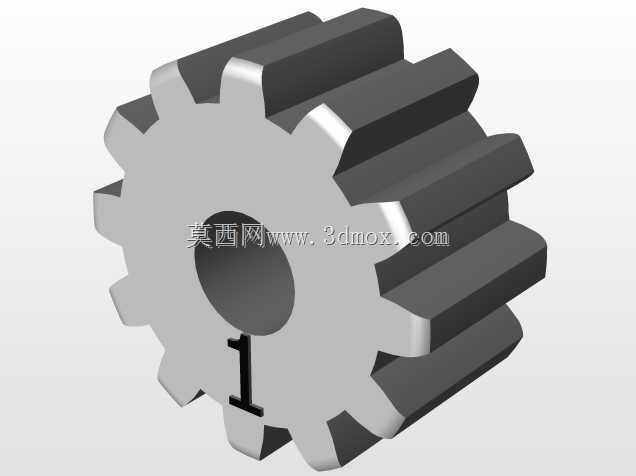

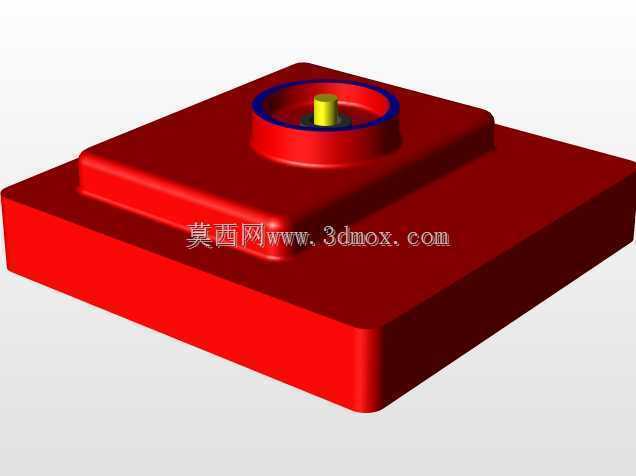

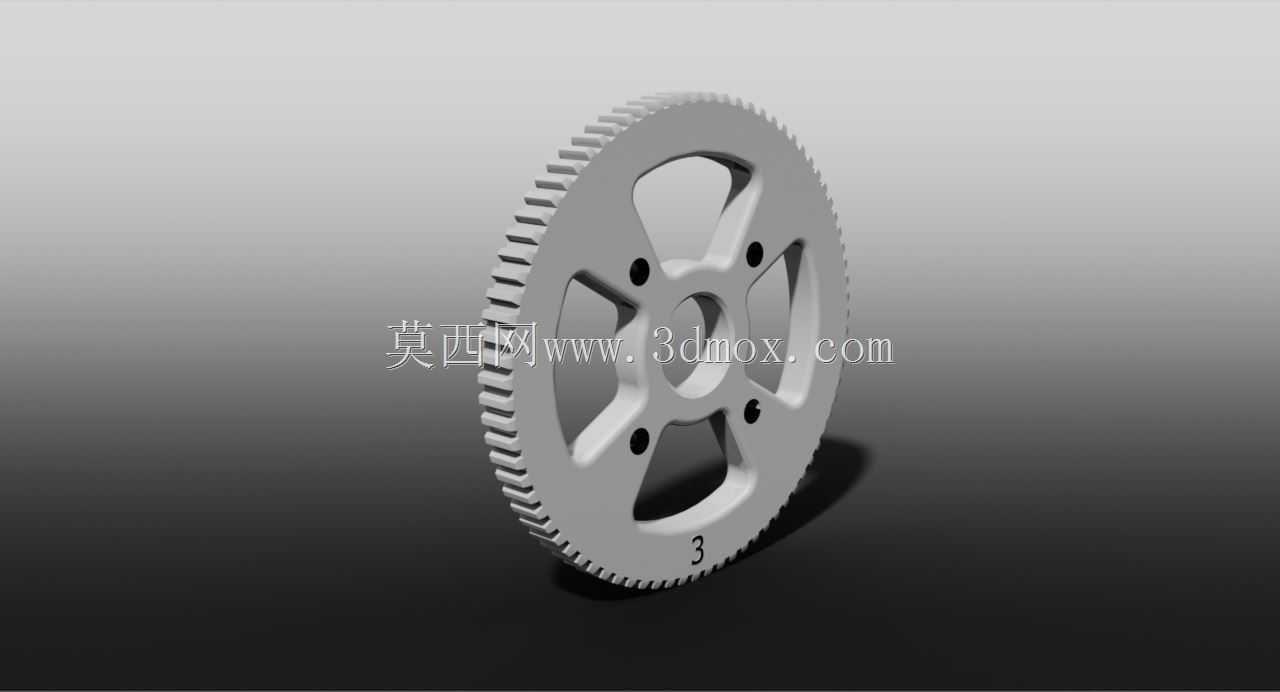

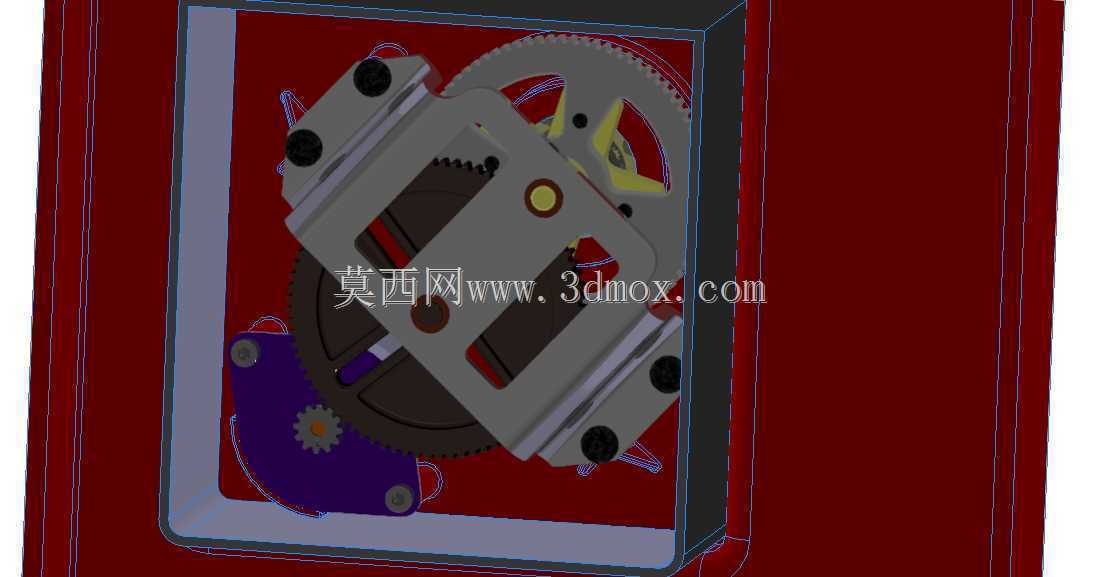

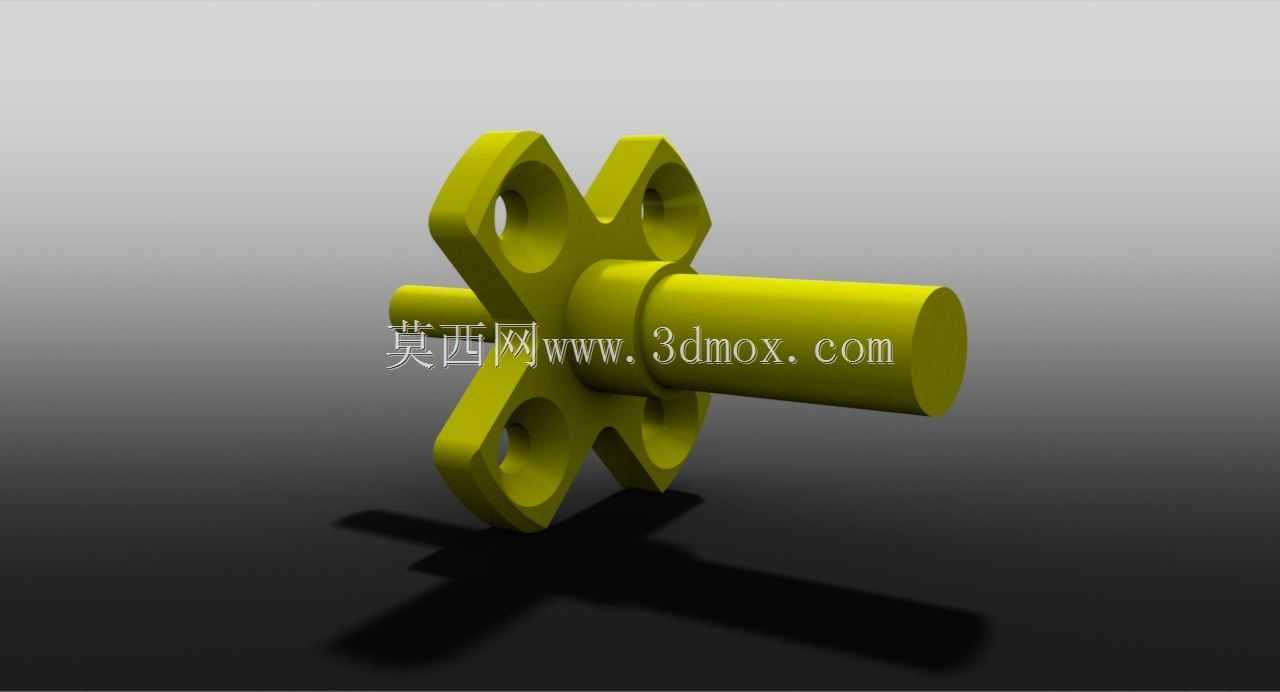

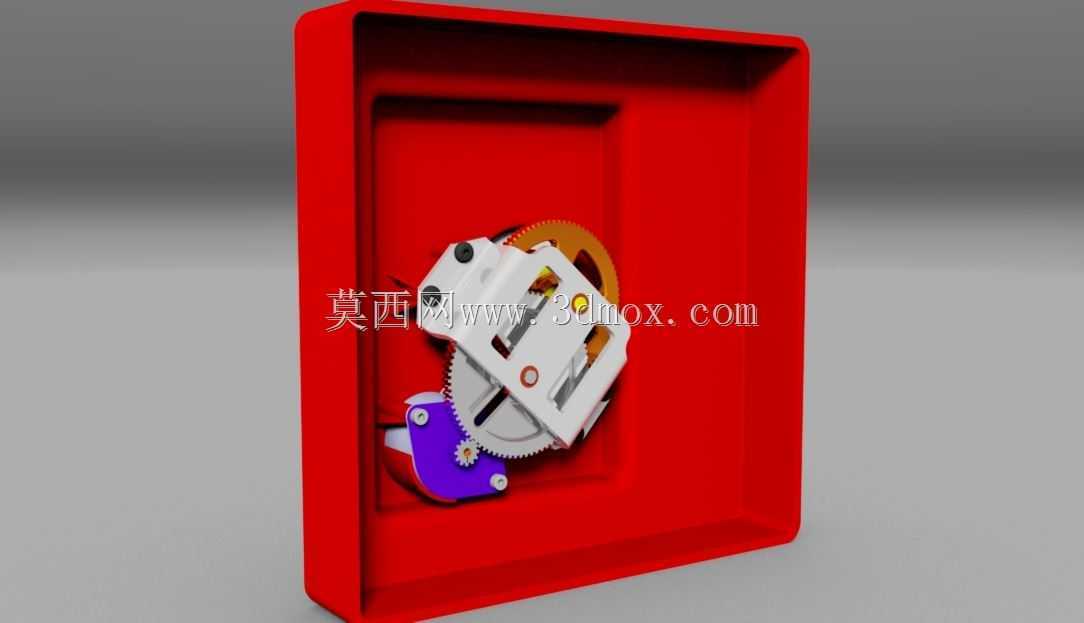

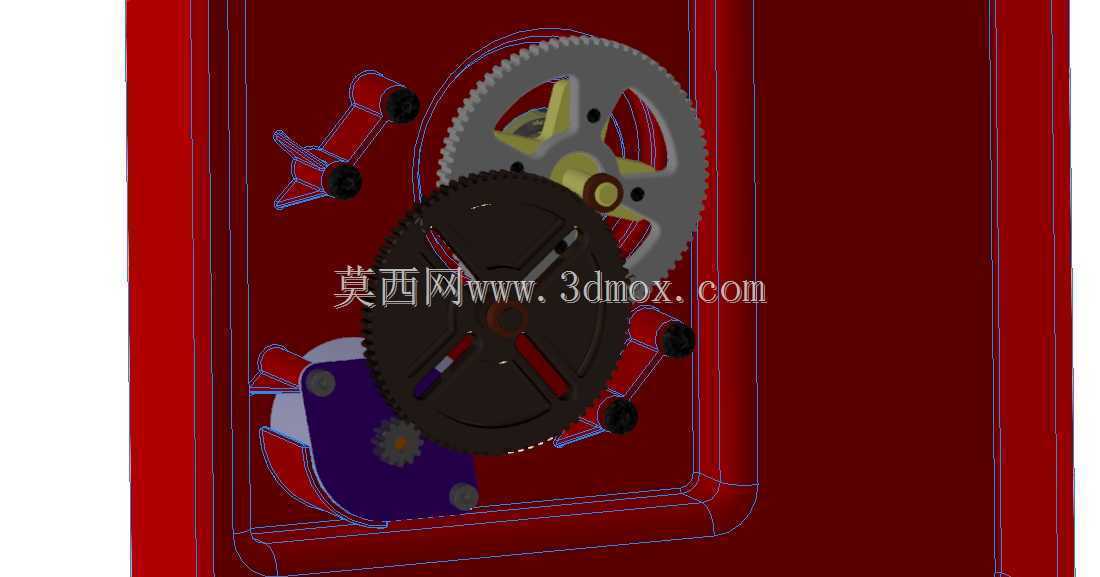

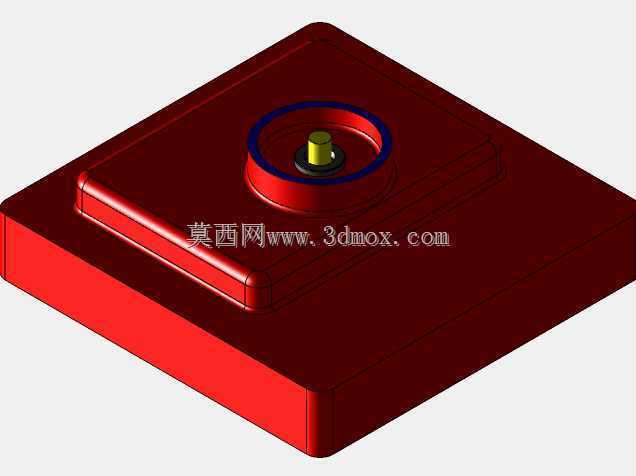

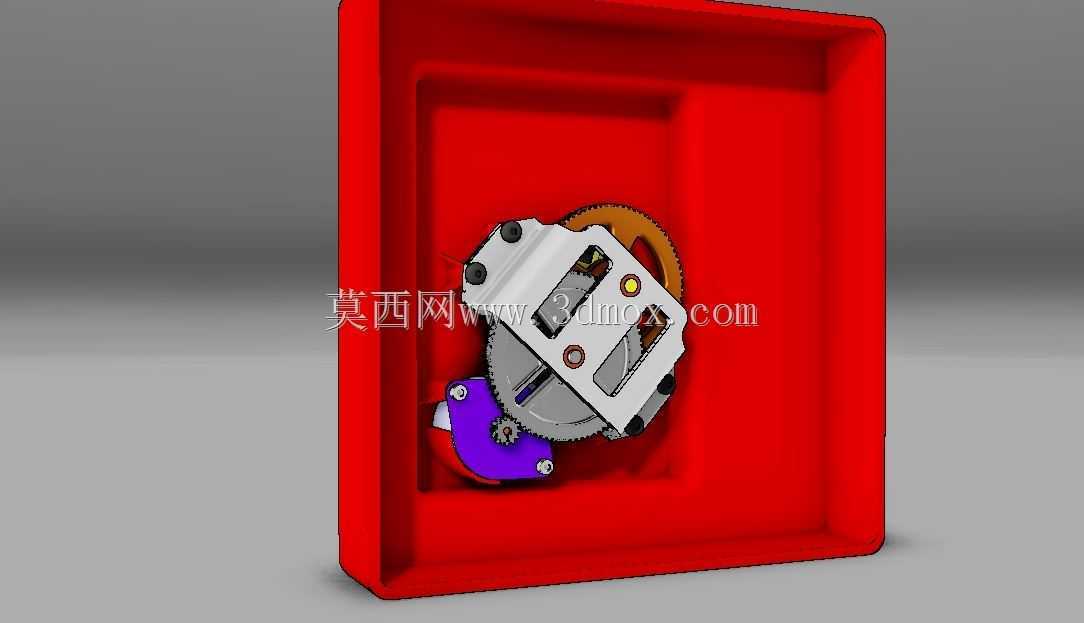

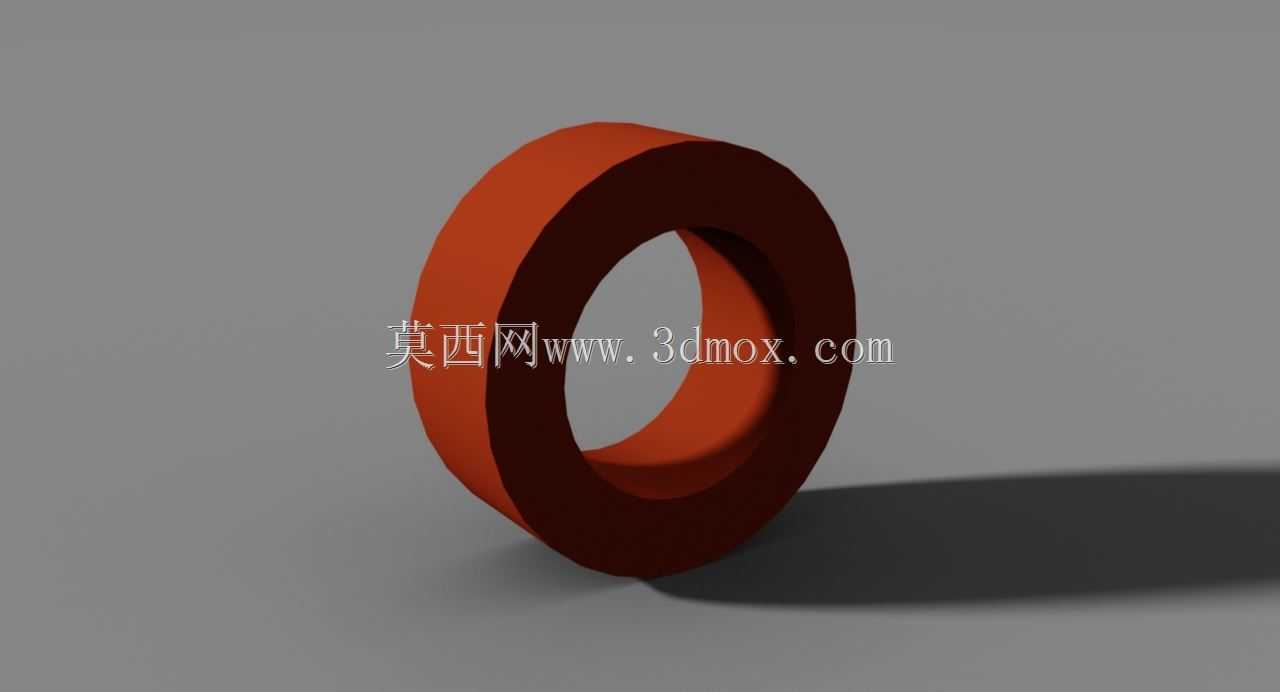

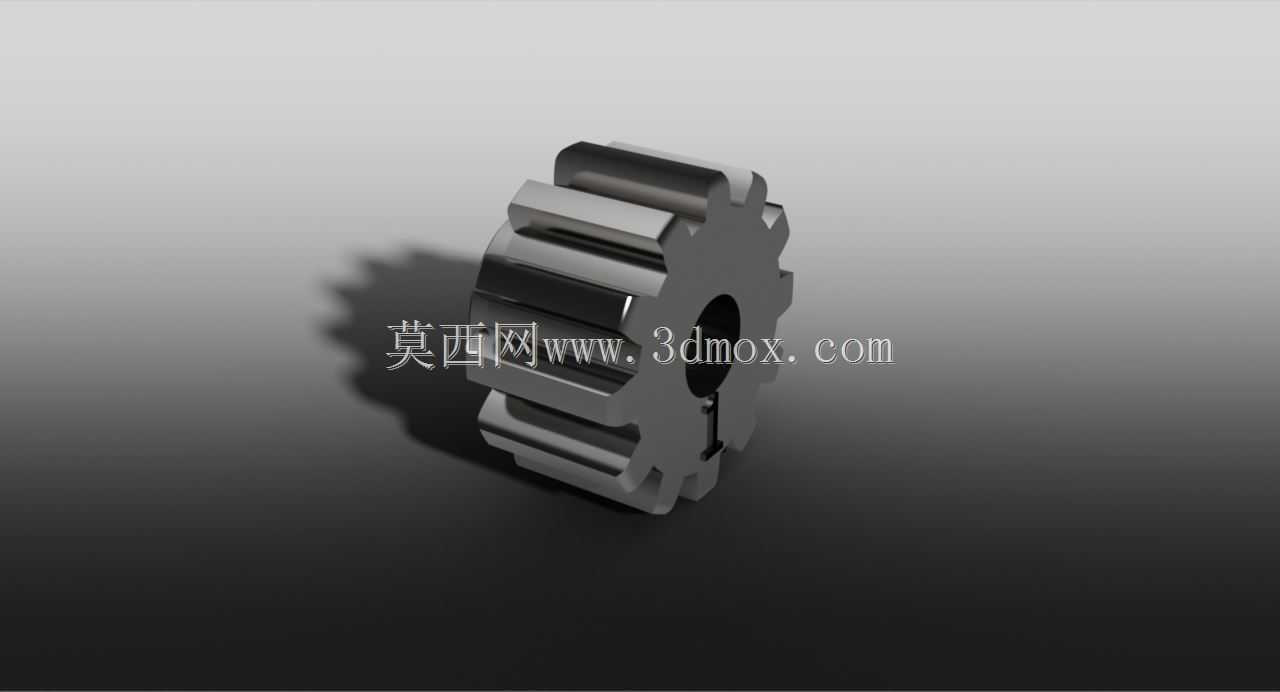

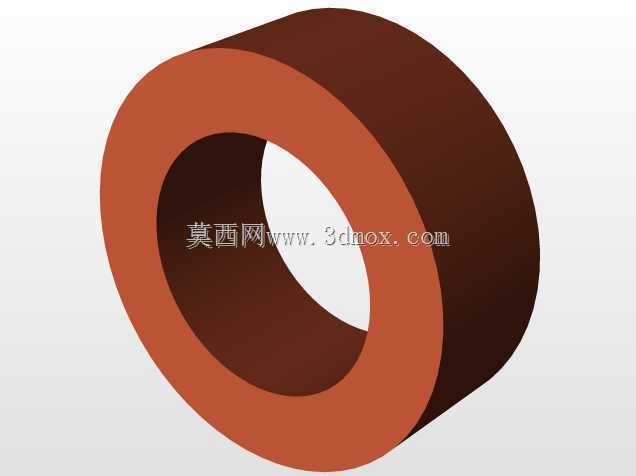

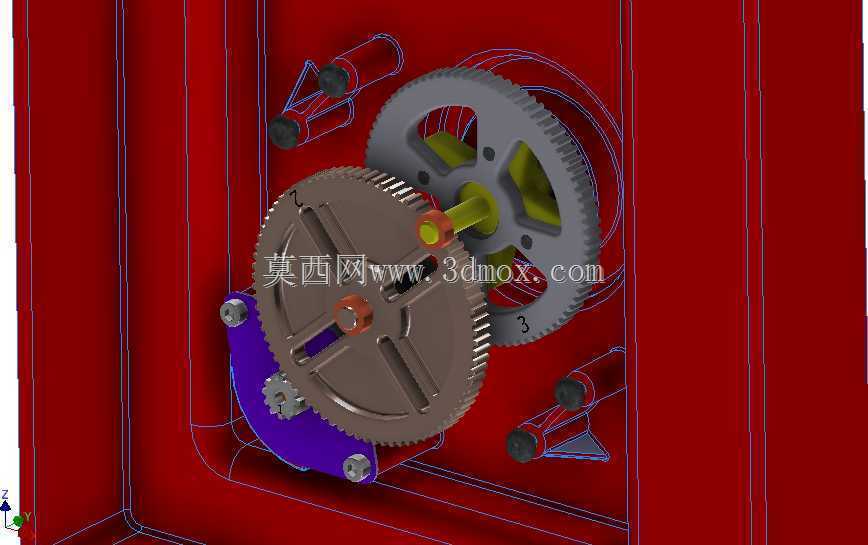

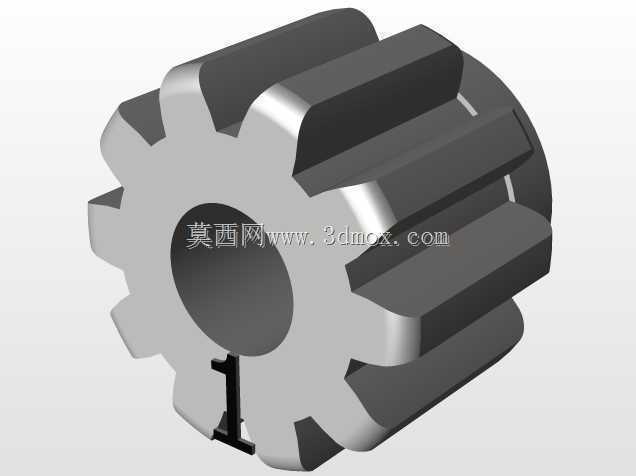

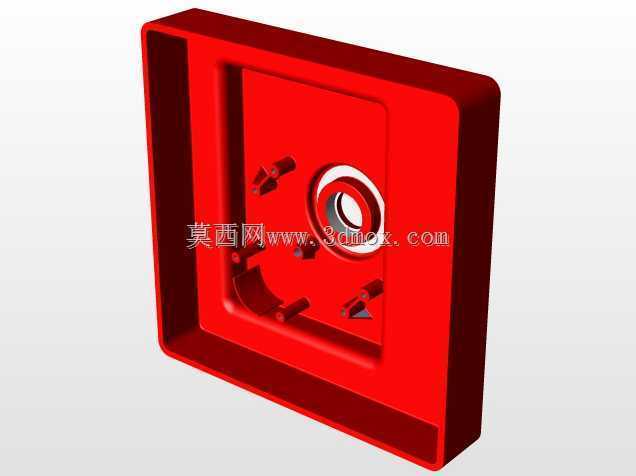

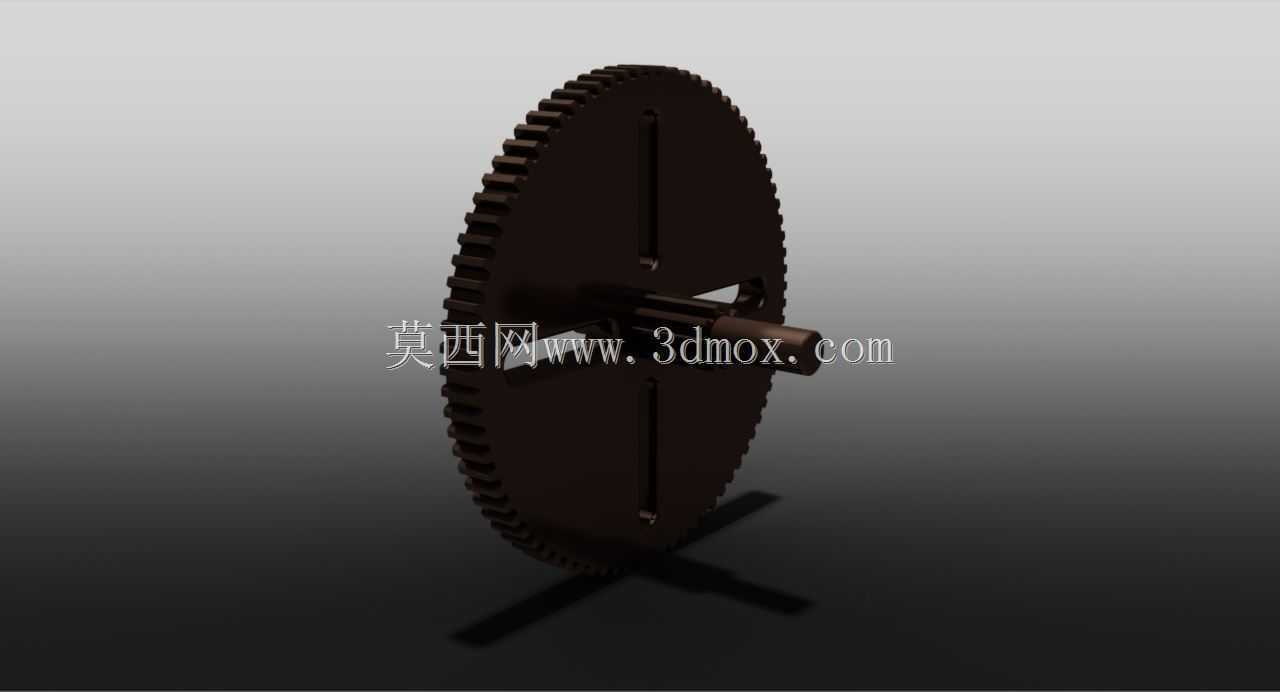

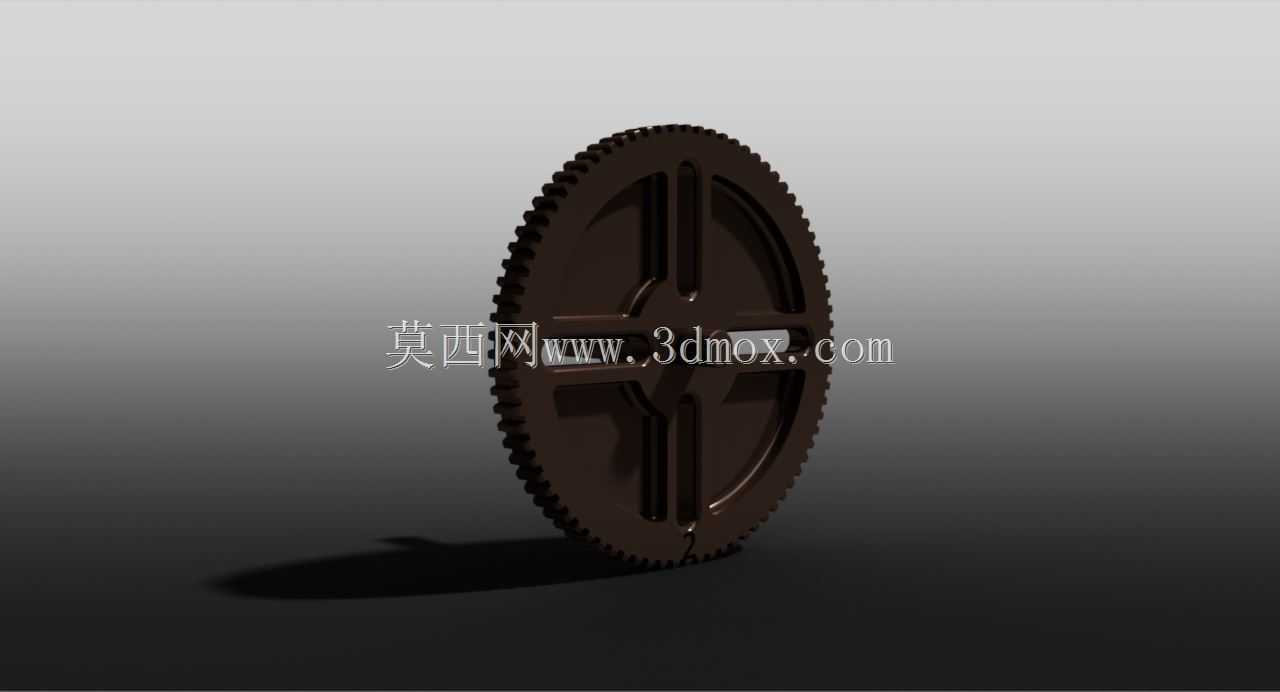

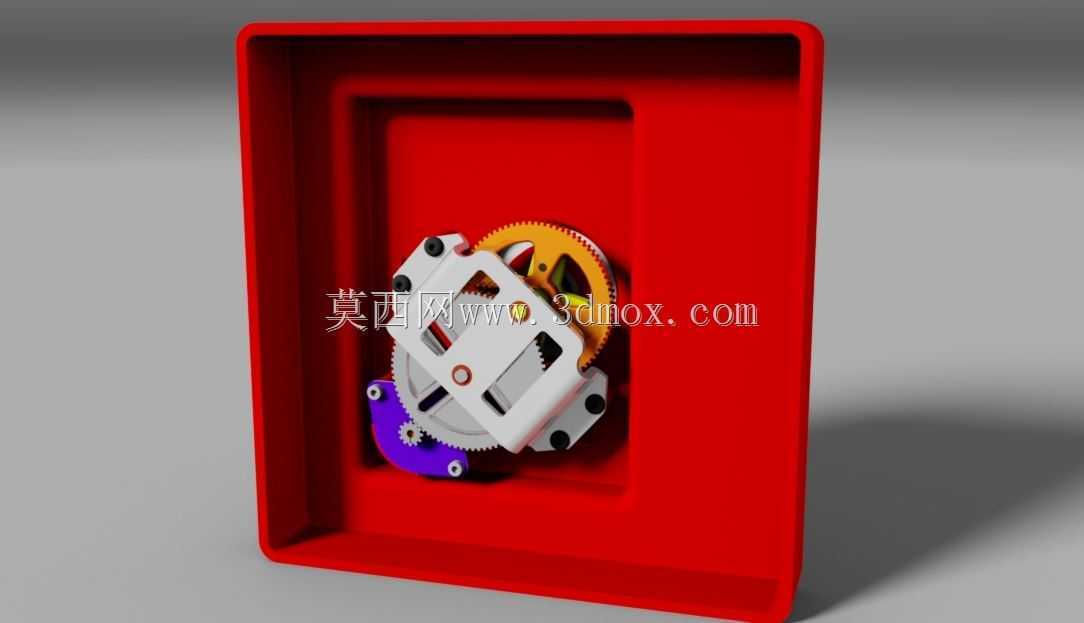

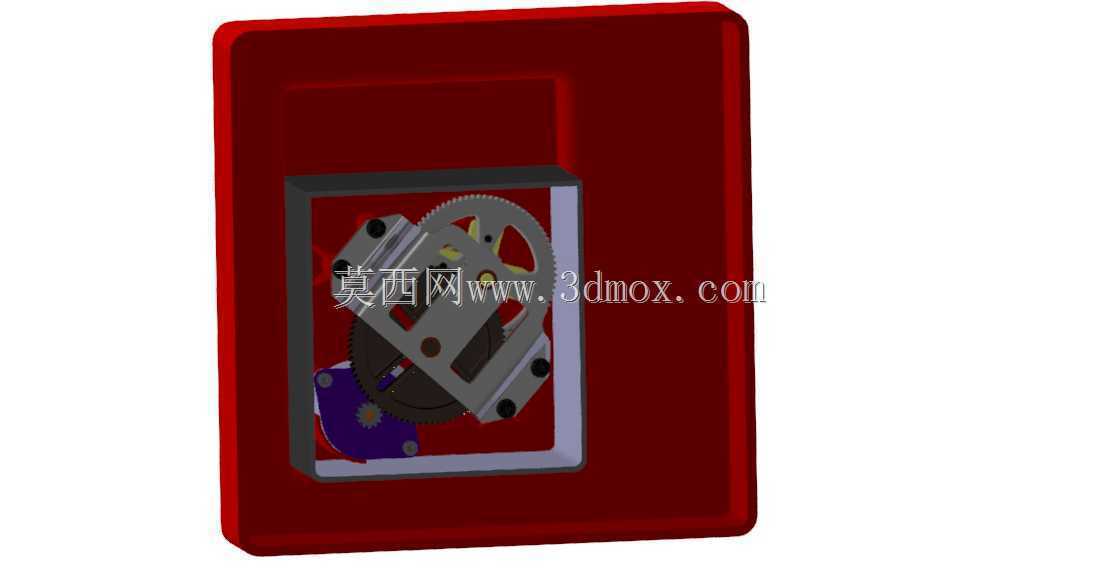

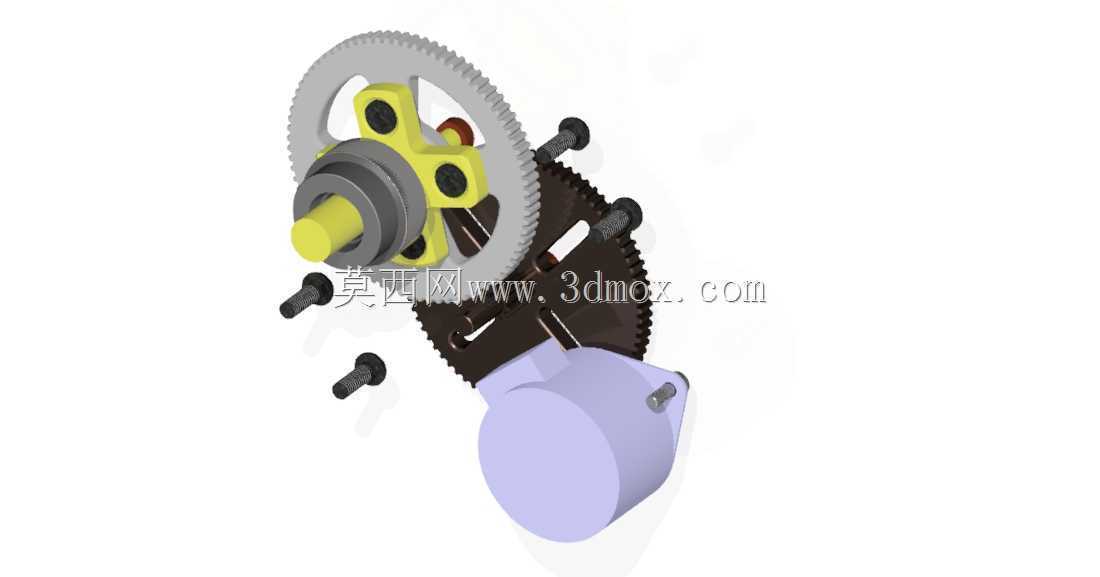

一个简单的3档齿轮设计，实用且易于接近和组装。所有组件均从Z轴开始。规格：-齿轮材料-铸铁/黄铜/铜/钢-齿轮比：1档（10个齿）到2档=8.00:1或1档（12个齿）至2档=6.667:1档2大到小=8.00:1档2（小）至3档=8.00:1选项1-1档（10个齿），转速约为619 rpm，或电机转速为10.33转/秒，输出轴转速为1/2转3秒。选项2-1档（12个齿）电机转速约为540 rpm或9转/秒，输出轴转速约为1/2转，电机转速约为3秒。-包括制造过程的外壳设计：1-注塑2-机加工-钻孔/攻丝3-齿轮2和齿轮3使用1块铝板固定在一起-需要冲压和弯曲。4-将铜衬套压入铝板，以使齿轮旋转更平稳。5-对阀门轴区域进行一点重新设计：-增加1个轴承和1个油封。6-所有齿轮均在±48°7的位置直列-铝盖可延伸至电机的齿轮。B.O.M1）齿轮1-直径8.00mm x 6.5mm厚，10个三通-最小齿数和最小直径，用于小比例和保持强度。1-1）齿轮1-直径10.00mm x 6.5mm厚，12个齿-小传动比和保持强度的最大齿数和最小直径。2）齿轮2-直径60.00mm x 33.0mm厚，80个齿/10个齿-最大直径和齿数，同时不干扰3档齿轮轴。3）齿轮3-直径60.00mm x 8.00mm厚，80个三通-可安装在灰色/黑色壳体中的最大尺寸和齿数。4）铜衬套5）阀轴6）铝盖7）M3x10螺钉8）M4x12螺钉**12个三通和10个三通的附加装配文件上传以供审查和评论
