间歇传动用槽轮式日内瓦机构结构设计

　　在自动化装配、多工位转台输送、胶片卷片、包装机械分度送料这类需要周期性间歇动作的设备场景里，日内瓦机构是应用极广的间歇传动构件，相比棘轮传动、凸轮分度机构，它的结构更紧凑，传动过程中进入和退出啮合的冲击更小，分度定位精度在中低速工况下完全能满足常规生产需求，日常做设备改型或者分度工位设计时，这类结构的建模参考价值很高。

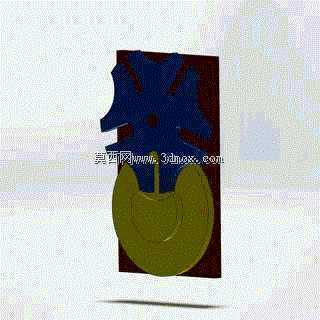

　　这套日内瓦机构采用最经典的外槽轮布局，核心构件包含带圆柱销的主动拨盘、带径向直槽的从动槽轮，以及配套的锁止弧结构，主动拨盘做连续匀速回转时，圆柱销会在特定角度范围内嵌入槽轮的径向槽，带动槽轮转过固定的分度角度，当圆柱销脱离槽轮后，主动拨盘上的锁止弧会和槽轮上的对应凹弧完全贴合，把槽轮锁止在固定位置，不会因为负载惯性出现窜动，保证工位停留阶段的定位稳定性。

　　设计这类结构的时候，首先要确定槽轮的槽数，常规工况下4槽结构应用最多，对应主动拨盘每转一圈，槽轮完成90度的分度转位，每次转位的动停比固定，能适配绝大多数四工位的装配、检测、上料、下料工位布局。建模时要特别注意圆柱销和槽轮槽宽的配合间隙，间隙过大会导致转位到位后存在反向窜动间隙，间隙过小则会在啮合切入阶段出现卡滞，尤其是中高速运转工况下，热胀带来的尺寸变化会进一步放大卡滞风险。锁止弧的配合面需要做同轴度约束，主动拨盘的锁止弧圆心必须和拨盘回转中心重合，槽轮的锁止弧圆心要和槽轮回转中心重合，这样锁止阶段两构件的弧面才能完全贴合，不会出现干涉或者锁止失效的问题。

　　从安装边界来看，这套结构的主动轴和从动轴为平行轴布局，两轴的中心距是核心安装尺寸，直接决定了整个机构的外形轮廓大小，设计时需要根据设备内部的安装空间调整中心距，同时要保证拨盘上圆柱销的回转半径和中心距匹配，确保圆柱销能顺利切入切出槽轮的径向槽，不会出现顶死或者传动不到位的情况。槽轮的径向槽深度要满足圆柱销在整个啮合行程中不会碰到槽底，同时槽的外端开口不能超出槽轮的锁止弧范围，避免破坏锁止弧的完整性影响锁止效果。

　　实际应用中，这类机构通常会搭配减速电机直接驱动主动轴，不需要额外的复杂控制回路，纯机械结构就能实现固定节拍的间歇分度，相比伺服电机配合减速机做间歇分度的方案，成本更低，维护更简单，在节拍固定、分度角度不需要频繁调整的专机设备里性价比极高。建模时所有转动副的位置都预留了标准轴承的安装位，方便后续直接套用标准件生成装配体，不需要额外调整安装位尺寸，能大幅缩短结构设计阶段的建模周期，给后续的工程图出图、零件加工尺寸标注提供准确的三维参考。
